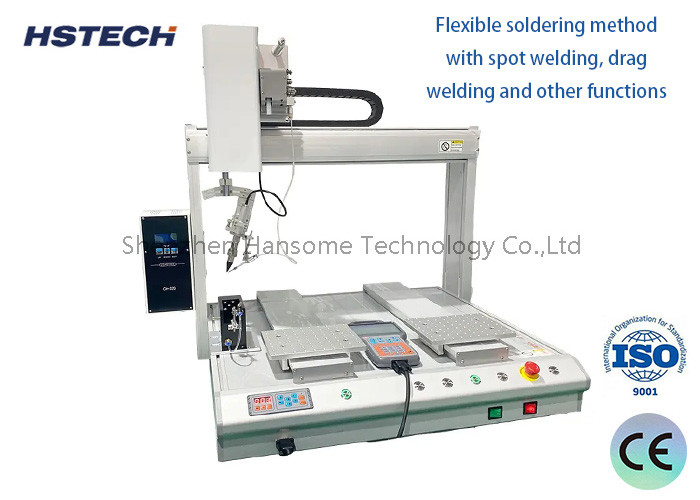

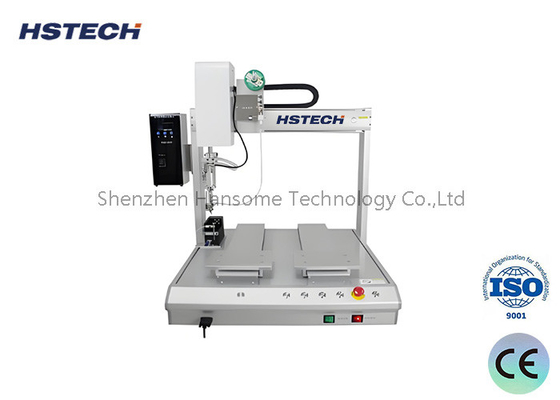

उच्च परिशुद्धता ऑटोमैटिक सोल्डरिंग रोबोट बहु-कोण सोल्डरिंग के लिए डेस्कटॉप सोल्डरिंग मशीन

उच्च परिशुद्धता स्वचालित सोल्डरिंग रोबोट डेस्कटॉप सोल्डरिंग मशीन 4 अक्ष Hiwin गाइड

परिचय

यह मांग में स्वचालित डेस्कटॉप मिलाप मशीन में एक मैनुअल प्रोग्रामिंग शिक्षण बॉक्स है और कुशल संचालन के लिए उच्च श्रेणी के स्टेपर मोटर्स और टाइमिंग बेल्ट द्वारा संचालित है।यह एकल या दोहरे कार्यस्थान विन्यास के साथ लचीलापन प्रदान करता है, और इसका मानक यात्रा क्षेत्र 300 * 300 मिमी तक फैला है, हालांकि इसे ग्राहक के अद्वितीय उत्पाद विनिर्देशों को समायोजित करने के लिए अनुकूलित किया जा सकता है।

विशेषताएं

1. इस मशीन में 4 अक्षीय संचालन X, Y, Z, और R घूर्णन है जिससे इसे आसानी से बहु-कोण मिलाप कार्य करने में सक्षम बनाया जाता है।
2. यह एक स्वचालित सफाई सुविधा के साथ आता है, और इसका मिलाप लोहा/टिप नाइट्रोजन के बिना काम करता है, जो शीर्ष पायदान की सुरक्षा और पर्यावरण के अनुकूलता सुनिश्चित करता है।
3. मशीन की चलती प्रणाली में ताइवान से उच्च परिशुद्धता वाले हाइविन रैखिक मार्गदर्शक शामिल हैं, जो असाधारण सटीकता की गारंटी देते हैं।
4. नियंत्रण प्रणाली एक उच्च विकसित नियंत्रण बोर्ड का उपयोग करती है और पीएलसी संगत है, जो उन्नत नियंत्रण विकल्प प्रदान करती है।
5. आयरन हेड उत्पाद की कुंजी की स्थिति को संरेखित करने के लिए एक संदर्भ बिंदु के रूप में कार्य करता है। एंटर कुंजी दबाकर, प्रणाली स्वचालित रूप से इस बिंदु को उत्पन्न करती है,बाद की डेटा सेटिंग्स और कॉन्फ़िगरेशन को सुविधाजनक बनाना.
6. मशीन एक उच्च परिशुद्धता स्टेपर मोटर, टाइमिंग बेल्ट ड्राइव प्रणाली,और परिष्कृत गति नियंत्रण एल्गोरिदम गति की स्थिति सटीकता और दोहराव में काफी सुधार करने के लिए.
7. मशीन का स्वचालित सफाई कार्य अधिक स्थिर मिलाप प्रक्रियाओं को सुनिश्चित करता है और मिलाप लोहे के जीवन को बढ़ाता है।
8. प्रोग्रामिंग सरल, सटीक और उपयोगकर्ता के अनुकूल है।

विनिर्देश

1. परिशुद्धता नियंत्रण प्रणाली

स्वचालित डिस्पेंसर को विशिष्ट उत्पादों के लिए जल्दी और आसानी से प्रोग्राम किया जा सकता है, जिससे बिंदु नियंत्रण और निर्देशांक इनपुट के बीच निर्बाध संक्रमण की सुविधा होती है।यह गोंद वितरण के लिए सटीक और उपयोगकर्ता के अनुकूल गति और मात्रा नियंत्रण प्रदान करते हुए कुशलता से ग्राफिक प्रकारों की एक विस्तृत श्रृंखला का प्रबंधन करता हैइसके अतिरिक्त, यह प्रणाली प्लेटफ़ॉर्म रेंज, गति और भार जैसे मापदंडों को अनुकूलित करने की अनुमति देती है, जो वितरण प्रक्रिया के दौरान इष्टतम नियंत्रण सुनिश्चित करती है।

2. स्केलेबल क्षमताएं

स्वचालित डिस्पेंसर में मल्टी-हेड और मल्टी-आउटपुट नियंत्रण कार्यक्षमताएं हैं, जिसमें फूंकने, ड्राइंग और उत्पादन लाइन नियंत्रण जैसे विस्तार योग्य विकल्प शामिल हैं।इसकी पूरी तरह से स्वचालित नियंत्रण प्रणाली असाधारण स्केलेबिलिटी का प्रदर्शन करती है, उत्पाद उन्नयन या उत्पादन कार्यप्रवाह में सुधार के लिए लचीले और त्वरित समायोजन की अनुमति देता है।

3. व्यापक उद्योग समाधान

पूरी तरह से स्वचालित डिस्पेंसर नियंत्रण प्रणाली में एक बुद्धिमान नियंत्रक, एडेप्टर बोर्ड, व्यापक सीएडी रूपांतरण सॉफ्टवेयर, एक ऑफलाइन नियंत्रण प्रणाली और अन्य महत्वपूर्ण घटक शामिल हैं।यह विभिन्न आवश्यकताओं के अनुरूप विभिन्न वैकल्पिक सामान भी प्रदान करता है. नया स्वचालित डिस्पेंसर सीएडी मोड सहित कई प्रसंस्करण मोड का समर्थन करता है और प्रसंस्करण या प्रोग्रामिंग तकनीकों की एक विविध श्रृंखला प्रदान करता है।यह उपकरण एक अनुकूलित, विभिन्न उद्योगों की विशिष्ट वितरण आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया एक व्यापक समाधान है।

आवेदन

मैनुअल सोल्डरिंग:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग कुछ छोटे बैचों, विशेष आकारों या घटकों के मैन्युअल सोल्डरिंग के लिए किया जा सकता है जिन्हें स्वचालित करना मुश्किल है।
यह लचीला मैनुअल ऑपरेशन स्वचालित प्लेसमेंट की सीमाओं को पूरा करता है।

मरम्मत मिलाप:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग पीसीबी या इलेक्ट्रॉनिक उत्पादों की मरम्मत सोल्डरिंग के लिए किया जा सकता है, जैसे क्षतिग्रस्त घटकों को बदलना, ढीले कनेक्शनों को फिर से सोल्ड करना आदि।
उत्पादन लाइन के सुचारू संचालन को सुनिश्चित करने के लिए मरम्मत मिलाप एक महत्वपूर्ण हिस्सा है।

नमूना बनाना:
उत्पाद विकास के चरण के दौरान, डेस्कटॉप सोल्डरिंग मशीनों का उपयोग छोटे बैच नमूने या प्रोटोटाइप बनाने के लिए किया जा सकता है।
यह डिजाइन योजना को सत्यापित करने और बाद में बड़े पैमाने पर उत्पादन के लिए तैयार करने में मदद करता है।

विशेष प्रक्रिया:
कुछ विशेष मिलाप प्रक्रियाओं, जैसे कि ठीक पिच मिलाप, सीसा मुक्त मिलाप, आदि, के लिए डेस्कटॉप मिलाप मशीनों के उपयोग की आवश्यकता हो सकती है।
यह लचीला मिलाप उपकरण उत्पादन लाइन की विशेष आवश्यकताओं को पूरा कर सकता है।

प्रशिक्षण अभ्यास:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग अक्सर एसएमटी प्रक्रिया प्रशिक्षण के लिए किया जाता है ताकि ऑपरेटरों को मैनुअल सोल्डरिंग के व्यावहारिक कौशल में महारत हासिल हो सके।
कुशल ऑपरेटर उत्पादन लाइन के स्थिर संचालन को सुनिश्चित करने की कुंजी हैं।

सहायक कार्य:
कुछ डेस्कटॉप सोल्डरिंग मशीनों में सोल्डरिंग की गुणवत्ता और दक्षता में सुधार के लिए सोल्डरिंग लोहे के तापमान नियंत्रण और सोल्डर की आपूर्ति जैसे सहायक कार्य भी हैं
