| ब्रांड नाम: | GKG |
| मॉडल संख्या: | G9+ |
| एमओक्यू: | 1 set |
| कीमत: | negotiable |
| भुगतान की शर्तें: | T/T, Western Union, MoneyGram |
| आपूर्ति करने की क्षमता: | 100 sets per month |
औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
परिचय
G9+ स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन एक प्रीमियम ग्रेड उपकरण है जिसे विशेष रूप से उन्नत SMT अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह विशेषज्ञता से 03015 घटकों और 0 के चुनौतीपूर्ण मुद्रण आवश्यकताओं को संबोधित करता है.25 पिच, असाधारण परिशुद्धता और तेजी से प्रदर्शन की गारंटी देता है।
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जी9+ |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता को दोहराने सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
|
मशीन के आयाम(टावर प्रकाश के बिना) |
1172 ((L) x 1385 ((W) x 1530 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
उन्नत सीसीडी डिजिटल प्रणाली:
इस अत्याधुनिक प्रणाली में एक अभिनव ऑप्टिकल पथ है जो समान परिपत्र प्रकाश और उज्ज्वल समाक्षीय प्रकाश प्रदान करता है। दोहरी प्रकाश स्रोत अनंत चमक समायोजन प्रदान करते हैं,विभिन्न सतहों पर विविध और असमान अंकन बिंदुओं की आसानी से पहचान करने में सक्षम, जिसमें टिन-प्लेट, कॉपर-प्लेट, सिल्वर-प्लेट, गर्म हवा में मिलाया गया सामग्री, एफपीसी और विभिन्न पीसीबी रंग शामिल हैं।

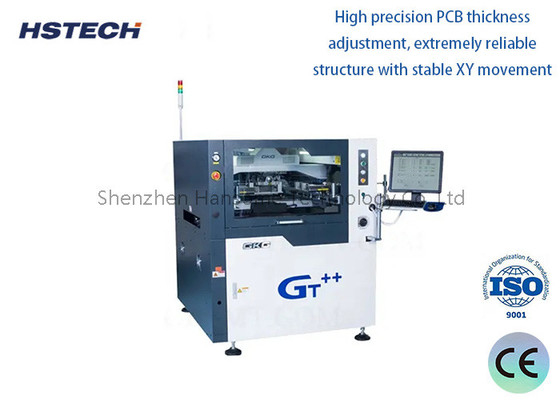

उच्च परिशुद्धता पीसीबी मोटाई समायोजन तंत्रः

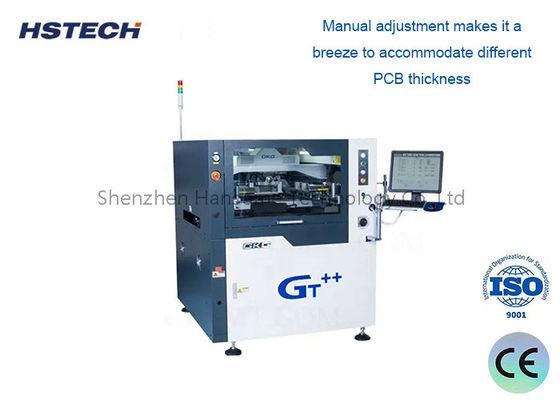

स्थिर XY आंदोलन के साथ एक मजबूत संरचना के साथ, यह तंत्र पीसीबी मोटाई की एक विस्तृत श्रृंखला को निर्बाध रूप से समायोजित करने के लिए मैन्युअल समायोजन की अनुमति देता है।
अभिनव गाइड रेल पोजिशनिंग सिस्टम:
विशेष रूप से एफपीसी और पीसीबी warpage को संबोधित करने के लिए डिज़ाइन किया गया, इस प्रणाली में एक detachable पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य लचीला साइड क्लैंप शामिल है।एक अनूठा क्लैंपिंग प्लेट उपकरण सटीक स्थिति सुनिश्चित करता है, जबकि सॉफ्टवेयर प्रोग्रामिंग आसानी से विभिन्न पीसीबी मोटाई के अनुकूल होने के लिए खिंचाव और वापस लेने को स्वचालित करती है।
क्रांतिकारी स्क्वीजी संरचना:
इस स्क्वीजी संरचना में एक व्यापक डिजाइन है जो स्थिरता में काफी वृद्धि करता है और इसके जीवनकाल को बढ़ाता है।
उच्च गति से स्टेंसिल साफ करने का कुशल तंत्र:
नीचे की ओर वितरण सफाई संरचना प्रभावी रूप से स्टैंसिल खोलने से रोकती है, जो स्टैंसिल सफाई प्रक्रियाओं में एक आम मुद्दा है।सॉफ्टवेयर नियंत्रण इष्टतम सफाई परिणामों के लिए विलायक वितरित लंबाई के आसान समायोजन के लिए अनुमति देता है.
सहज ज्ञान युक्त बहु-कार्यात्मक इंटरफ़ेसः
सरलता और स्पष्टता के लिए डिज़ाइन किया गया, यह उपयोगकर्ता के अनुकूल इंटरफ़ेस वास्तविक समय में तापमान और आर्द्रता की निगरानी प्रदान करता है, जिससे उपयोगकर्ता आवश्यकता के अनुसार परिस्थितियों की आसानी से निगरानी और समायोजन कर सकते हैं।
