| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर/एचएस-डीएस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

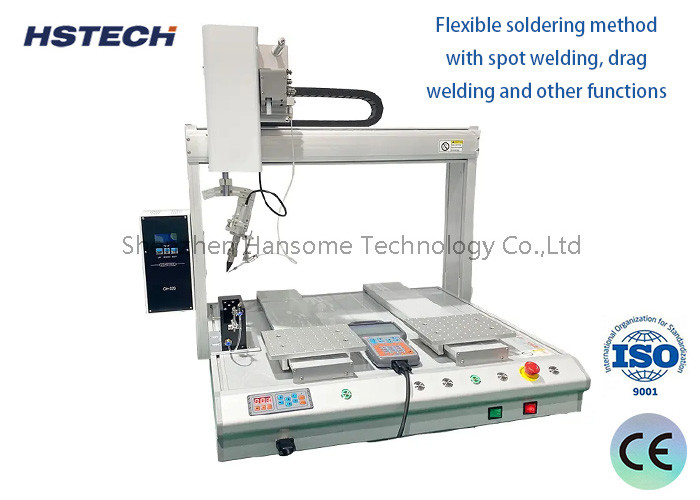

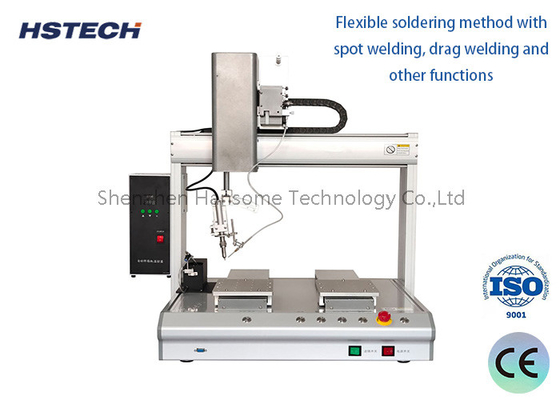

उच्च परिशुद्धता स्वचालित सोल्डरिंग रोबोट डेस्कटॉप सोल्डरिंग मशीन 4 अक्ष Hiwin गाइड
परिचय
यह स्वचालित डेस्कटॉप सोल्डरिंग मशीन एक अत्यधिक वांछित उत्पाद है जो मैनुअल प्रोग्रामिंग के लिए एक शिक्षण बॉक्स का उपयोग करती है।यह मशीन को कुशलता से चलाने के लिए उच्च गुणवत्ता वाले स्टेपर मोटर्स और टाइमिंग बेल्ट का उपयोग करता हैयह मशीन एकल या दोहरे कार्य स्टेशन के विकल्पों के साथ आती है और इसकी मानक यात्रा सीमा 300*300 मिमी है।इस रेंज को विशिष्ट ग्राहक उत्पाद आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है.
विशेषताएं
यह मशीन 4 अक्षों X, Y, Z, और R घूर्णन के साथ काम करती है जो बहु-कोण मिलाप क्षमताओं को सक्षम करती है।
इसमें स्वतः सफाई का कार्य होता है, और सोल्डरिंग आयरन/टिप नाइट्रोजन के बिना काम करता है, जिससे उच्च सुरक्षा और पर्यावरण संरक्षण सुनिश्चित होता है।
मशीन की चलती प्रणाली में ताइवान के ब्रांड Hiwin के रैखिक गाइड शामिल हैं, जो उच्च परिशुद्धता और सटीकता प्रदान करते हैं।
मशीन नियंत्रण प्रणाली एक अत्यधिक परिपक्व नियंत्रण बोर्ड का उपयोग करती है और उन्नत नियंत्रण विकल्पों के लिए पीएलसी के साथ भी संगत है।
लोहे के सिर उत्पाद की कुंजी स्थिति संरेखित करने के लिए आधार बिंदु के रूप में कार्य करता है। दर्ज कुंजी दबाकर, कार्यक्रम स्वचालित रूप से प्रणाली में इस बिंदु उत्पन्न करता है,बाद में डेटा सेटिंग और कॉन्फ़िगरेशन की अनुमति देता है.
मशीन एक उच्च परिशुद्धता स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव प्रणाली का उपयोग करती है, जो उन्नत गति नियंत्रण एल्गोरिदम के साथ संयुक्त है,गति की स्थिति सटीकता और दोहराव में काफी सुधार करने के लिए.
मशीन का स्वचालित सफाई कार्य अधिक स्थिर मिलाप प्रसंस्करण सुनिश्चित करता है और मिलाप लोहे के जीवनकाल को बढ़ाता है।
एक हाथ से चलने वाले एलसीडी शिक्षण लटकन के साथ, प्रोग्रामिंग सीधी, सटीक और सीखने में आसान है।
विनिर्देश
| मॉडल | HS-S331R/HS-DS331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| एक्स/वाई/जेड कार्य सीमा | 300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड |
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | शिक्षक लटकन |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| दस्तावेज समर्थन | सीएडी, कोरलड्राउ |
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 48 किलो |
| मशीन का आयाम | 520*585*800 मिमी |
1उच्च सटीकता नियंत्रण प्रणाली
स्वचालित डिस्पेंसर को सीधे उत्पाद के लिए उल्लेखनीय गति और आसानी के साथ प्रोग्राम किया जा सकता है, जिससे बिंदु नियंत्रण और निर्देशांक इनपुट के बीच निर्बाध स्विचिंग की अनुमति मिलती है।यह कुशलता से विभिन्न प्रकार के ग्राफिक्स को संभालता है जबकि गोंद वितरण की गति और मात्रा पर सटीक और सुविधाजनक नियंत्रण प्रदान करता हैइसके अलावा, यह प्रणाली प्लेटफार्म रेंज, गति और भार जैसे मापदंडों को सेट करने की क्षमता प्रदान करती है, जिससे वितरण संचालन का इष्टतम नियंत्रण संभव हो जाता है।
2, उच्च विस्तार क्षमता
स्वचालित डिस्पेंसर में मल्टी-हेड और मल्टी-आउटपुट नियंत्रण क्षमताएं हैं, साथ ही साथ फूंकने, ड्राइंग और उत्पादन लाइन नियंत्रण जैसी विस्तार योग्य विशेषताएं हैं।इसकी पूरी तरह से स्वचालित नियंत्रण प्रणाली उच्च स्तर की स्केलेबिलिटी प्रदर्शित करती हैउत्पाद उन्नयन या उत्पादन प्रक्रिया में सुधार के लिए लचीले और तेजी से अनुकूलन की अनुमति देता है।
3, उत्तम समाधान
पूरी तरह से स्वचालित डिस्पेंसर नियंत्रण प्रणाली में एक बुद्धिमान नियंत्रक, एडेप्टर बोर्ड, व्यापक सीएडी रूपांतरण सॉफ्टवेयर, एक ऑफलाइन नियंत्रण प्रणाली और अन्य आवश्यक घटक शामिल हैं।अतिरिक्त, यह वैकल्पिक सामानों की एक श्रृंखला प्रदान करता है। नया स्वचालित डिस्पेंसर विभिन्न प्रसंस्करण विधियों के साथ सीएडी मोड सहित विभिन्न प्रसंस्करण या प्रोग्रामिंग विधियों का समर्थन करता है।यह उपकरण विभिन्न उद्योगों की विशिष्ट वितरण आवश्यकताओं के अनुरूप एक व्यापक समाधान प्रदान करता है.
आवेदन
मैनुअल सोल्डरिंग:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग कुछ छोटे बैचों, विशेष आकारों या घटकों के मैन्युअल सोल्डरिंग के लिए किया जा सकता है जिन्हें स्वचालित करना मुश्किल है।
यह लचीला मैनुअल ऑपरेशन स्वचालित प्लेसमेंट की सीमाओं को पूरा करता है।
मरम्मत मिलाप:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग पीसीबी या इलेक्ट्रॉनिक उत्पादों की मरम्मत सोल्डरिंग के लिए किया जा सकता है, जैसे क्षतिग्रस्त घटकों को बदलना, ढीले कनेक्शनों को फिर से सोल्ड करना आदि।
उत्पादन लाइन के सुचारू संचालन को सुनिश्चित करने के लिए मरम्मत मिलाप एक महत्वपूर्ण हिस्सा है।
नमूना बनाना:
उत्पाद विकास के चरण के दौरान, डेस्कटॉप सोल्डरिंग मशीनों का उपयोग छोटे बैच नमूने या प्रोटोटाइप बनाने के लिए किया जा सकता है।
यह डिजाइन योजना को सत्यापित करने और बाद में बड़े पैमाने पर उत्पादन के लिए तैयार करने में मदद करता है।
विशेष प्रक्रिया:
कुछ विशेष मिलाप प्रक्रियाओं, जैसे कि ठीक पिच मिलाप, सीसा मुक्त मिलाप, आदि, के लिए डेस्कटॉप मिलाप मशीनों के उपयोग की आवश्यकता हो सकती है।
यह लचीला मिलाप उपकरण उत्पादन लाइन की विशेष आवश्यकताओं को पूरा कर सकता है।
प्रशिक्षण अभ्यास:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग अक्सर एसएमटी प्रक्रिया प्रशिक्षण के लिए किया जाता है ताकि ऑपरेटरों को मैनुअल सोल्डरिंग के व्यावहारिक कौशल में महारत हासिल हो सके।
कुशल ऑपरेटर उत्पादन लाइन के स्थिर संचालन को सुनिश्चित करने की कुंजी हैं।
सहायक कार्य:
कुछ डेस्कटॉप सोल्डरिंग मशीनों में सोल्डरिंग की गुणवत्ता और दक्षता में सुधार के लिए सोल्डरिंग लोहे के तापमान नियंत्रण और सोल्डर की आपूर्ति जैसे सहायक कार्य भी हैं
