| ब्रांड नाम: | FUJI |
| मॉडल संख्या: | H01/H02/H08M/ RH01/ RH02 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 10000 रील |

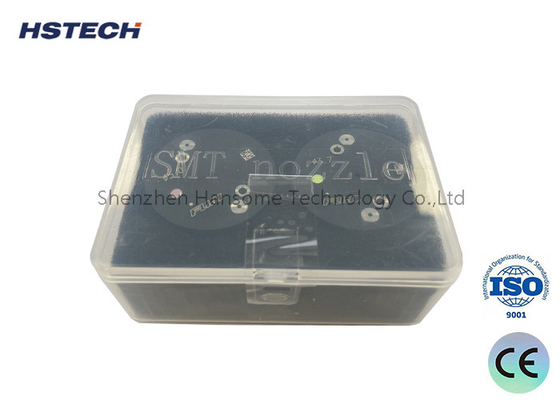

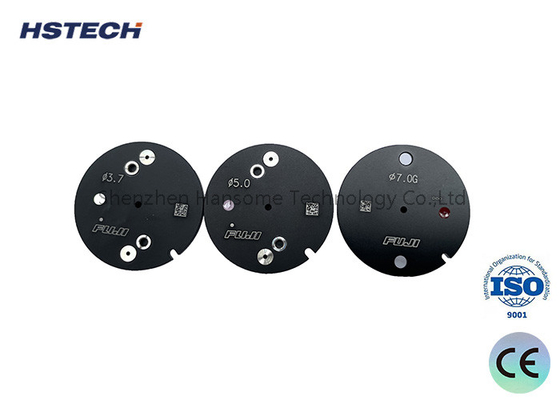

FUJI H01/H02 5.0 7.0GH08M RH01 RH02 पिक एंड प्लेस मशीन के लिए उच्च परिशुद्धता एसएमटी नोजल
एसएमटी फुजी नोजल
नोजल एसएमटी उपकरण में विशेष रूप से स्वचालित प्लेसमेंट मशीनों में एक महत्वपूर्ण स्थान रखता है क्योंकि यह इलेक्ट्रॉनिक घटकों को उठाने और परिवहन करने का सटीक कार्य करता है।यह सतह माउंट प्रौद्योगिकी (एसएमटी) के माध्यम से घटक प्लेसमेंट के निर्बाध स्वचालन में सहायता करता है.
अवलोकन:
इलेक्ट्रॉनिक विनिर्माण उपकरणों का एक प्रतिष्ठित प्रदाता फुजी, नोजल प्रदान करता है जिनका व्यापक रूप से एसएमटी असेंबली प्रक्रियाओं में उपयोग किया जाता है।ये नोजल प्लेसमेंट मशीन के केंद्रीय भाग के रूप में कार्य, इलेक्ट्रॉनिक घटकों को फीडर ट्रे से उठाने और उन्हें पीसीबी बोर्ड पर सटीक रूप से तैनात करने के लिए जिम्मेदार है।
कार्य सिद्धांत
वैक्यूम प्रणाली:
प्लेसमेंट मशीन एक आंतरिक वैक्यूम पंप से सुसज्जित है जो एक मजबूत सक्शन बल उत्पन्न करता है। यह पंप एक ट्यूबिंग नेटवर्क के माध्यम से नोजल से जुड़ा हुआ है,शून्य नकारात्मक दबाव प्रणाली का निर्माण.
नोजल निर्माण:
नोजल में कई अभिन्न भाग होते हैं, जिनमें नोजल सिर, गास्केट, नोजल कवर और अन्य शामिल हैं।नोजल सिर के केंद्रीय उद्घाटन नकारात्मक दबाव स्थापित करने के लिए वैक्यूम प्रणाली से जुड़ा हुआ है.
सक्शन तंत्र:
जैसे ही नोजल का सिर इलेक्ट्रॉनिक घटक के निकट जाता है, वैक्यूम प्रणाली द्वारा उत्पन्न नकारात्मक दबाव घटक को इसके प्रति खींचता है।गैसकेट और नोजल कवर नोजल सिर के चारों ओर एक सील बनाने के लिए सहयोगयह सुनिश्चित करता है कि कोई गैस रिसाव न हो जिससे चूषण प्रभाव कम हो सके।
प्लेसमेंट तंत्र:
एक बार नोजल से मजबूती से पकड़े जाने के बाद, प्लेसमेंट मशीन पीसीबी पर इच्छित स्थान पर घटक को सटीक रूप से स्थान देती है। इस प्लेसमेंट के दौरान,नकारात्मक दबाव घटकों को मजबूती से जगह पर रखता हैसफल प्लेसमेंट के बाद, नकारात्मक दबाव कम हो जाता है, जिससे घटक को नोजल से आसानी से जारी किया जा सकता है।
मुख्य विशेषताएं
सटीक चूषण क्षमता
फुजी नोजल विभिन्न आकारों और आकारों के एसएमडी घटकों के साथ सटीक रूप से जुड़ने के लिए अत्याधुनिक वैक्यूम अवशोषण तकनीक का उपयोग करता है।
इसकी मजबूत चूषण शक्ति और बेजोड़ विश्वसनीयता प्लेसमेंट प्रक्रिया के दौरान घटकों के अलग होने से रोकती है।
असाधारण स्थायित्व
प्रीमियम धातु सामग्री से निर्मित, नोजल शरीर उच्च तापमान और पहनने के लिए असाधारण प्रतिरोध प्रदर्शित करता है।
यह लंबे जीवनकाल को सुनिश्चित करता है, जिससे रखरखाव और प्रतिस्थापन की आवश्यकता काफी कम हो जाती है, जिससे संबंधित लागत कम हो जाती है।
बहुमुखी अनुकूलन क्षमता
FUJI नोजल श्रृंखला विनिर्देशों और आकारों की एक विस्तृत श्रृंखला का दावा करती है, स्वचालित माउंटिंग उपकरण के विभिन्न मॉडल को सहज रूप से समायोजित करती है।
तेजी से नोजल इंटरचेंज विभिन्न उत्पादन आवश्यकताओं को पूरा करने में सुविधा प्रदान करते हैं।
उत्पादन की दक्षता में वृद्धि
उच्च गति और सटीक चूषण और प्लेसमेंट संचालन का संयोजन एसएमटी उत्पादन लाइन की समग्र दक्षता को काफी बढ़ाता है।
इस प्रकार हाथ से हस्तक्षेप में कमी से श्रम लागत में कमी आती है।
नोजल सामग्रीः
| वोल्गस्टन स्टील नोजल | टंगस्टन स्टील नोजल मजबूत और टिकाऊ है, लेकिन यह सफेद हो जाना आसान है। यदि यह सफेद हो जाता है, तो इसे तेल आधारित पेन का उपयोग करके पेंट करें, और आप इसका उपयोग जारी रख सकते हैं। |
| सिरेमिक नोजल | सिरेमिक नोजल कभी भी सफेद नहीं होते, लेकिन भंगुर होते हैं और आसानी से टूट जाते हैं। सावधानीपूर्वक उपयोग से टूटने से बचा या कम किया जा सकता है। |
| हीरा स्टील नोजल | यह मजबूत है, उपयोग करने में आसान है, और कभी सफेद नहीं होगा, लेकिन यह बहुत महंगा है और लागत प्रभावी नहीं है। |
| गोंद नोजल | जब सामग्री की सतह असमान हो या सामग्री चिपचिपी हो, तो गोंद नोजल का उपयोग करना उपयुक्त है। हालांकि, गोंद नोजल का जीवनकाल लंबा नहीं है।यह गोंद नोजल आदेश देने पर अतिरिक्त के लिए अधिक गोंद नोजल खरीदने के लिए सिफारिश की है. जब नोजल पहना जाता है, आप बस इसे रबर नोजल के साथ खुद को बदल सकते हैं |
मुख्य अनुप्रयोग परिदृश्यः
एसएमटी असेंबली लाइन: FUJI नोजल का व्यापक रूप से SMT उत्पादन लाइनों में विभिन्न पिक-एंड-प्लेस मशीनों में उपयोग किया जाता है।
इलेक्ट्रॉनिक उत्पादों का निर्माण: वे मोबाइल फोन, कंप्यूटर और घरेलू उपकरणों जैसे इलेक्ट्रॉनिक उपकरणों के भीतर घटकों को सटीक रूप से तैनात करने के लिए कार्य करते हैं।
चिकित्सा उपकरण की असेंबली: इन नोजलों का उपयोग उच्च परिशुद्धता वाले चिकित्सा उपकरणों में भागों को स्थापित करने के लिए किया जाता है।
एयरोस्पेस उद्योग: वे एयरोस्पेस प्रयोजनों के लिए इलेक्ट्रॉनिक प्रणालियों की असेंबली में योगदान करते हैं।
FUJI NXT सीरीज नोजलः
NXT H08(H12) 2.5G नोजल,
AA73500 NXT H08 ((H12) 0.7 नोजल,
AA08500 NXT H01 3.7G नोजल,
AA08400 NXT H01 2.5G नोजल,
AA08300 NXT H01 20.0 नोजल,
AA08200 NXT H01 15.0 नोजल,
AA08100 NXT H01 10.0 नोजल,
AA08000 NXT H01 7.0 नोजल,
AA07900 NXT H01 5.0 नोजल,
AA07600 NXT H01 20.0G नोजल,
AA07400 NXT H01 10.0G नोजल,
AA07300 NXT H01 7.0G नोजल,
AA07200 NXT H01 5.0G नोजल,
AA07100 NXT H01 3.7 नोजल,
AA07000 NXT H01 2.5 नोजल,
AA06900 NXT H01 1.8 नोजल,
AA06400 NXT H08 ((H12) 1.3M नोजल,
AA06400 NXT H08 ((H12) 1.3G नोजल,
AA06300 NXT H08(H12) 5.0G नोजल,
AA05800 NXT H08 ((H12) 1.0 नोजल,
AA05800 NXT H01 1.3 नोजल,
AA05700 NXT H08 ((H12) 0.7 नोजल (0.7X0.5),
AA05600 NXT H08 ((H12) 0.4 नोजल (0.45X0.3),
AA20E00 NXT H08(H12) 5.0 नोजल,
AA20D00 NXT H08(H12) 3.7 नोजल,
AA20C00 NXT H08(H12) 2.5 नोजल,
AA20B00 NXT H08(H12) 1.8 नोजल,
AA20A00 NXT H08(H12) 1.3 नोजल,
AA19G00 NXT H08(H12) 1.8G नोजल,
AA18C00 NXT H08 ((H12) 3.7G नोजल,
AA11R00 NXT H01 1.8G नोजल,
AA08C00 या AA07L00 या AA07W00 या AA07D00 NXT H04 10.0 नोजल,
FUJI पिक एंड प्लेस मशीन के लिए नोजल के सभी आइटम
हम सभी ब्रांडों के एसएमटी नोजल बेचते हैं, जैसे कि यामाहा, पैनासोनिक, फुजी, जुकी, सैमसंग, आदि।
