| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

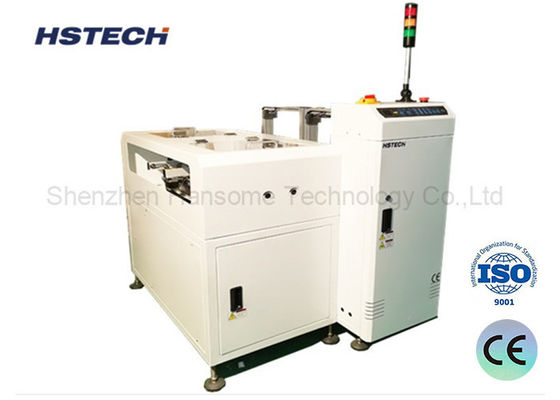

एसएमटी उत्पादन लाइन अच्छा/अच्छा बोर्ड पृथक्करण पत्रिका एनजी ओके पीसीबी अनलोडर
परिचय
स्वचालित ऑप्टिकल निरीक्षण (AOI) प्रक्रिया से गुजरने के बाद, यह इकाई पिछले चरण से निरीक्षण संकेत प्राप्त करके प्रभावी ढंग से काम करती है।यह स्वचालित रूप से पीसीबी को दो समूहों में वर्गीकृत करता है: गैर अनुरूप (एनजी) और अनुरूप (ओके), और फिर उन्हें उनके संबंधित निर्दिष्ट भंडारण क्षेत्रों में निर्देशित करता है। यह मुद्रित सर्किट बोर्डों की अत्यधिक कुशल और संगठित छँटाई सुनिश्चित करता है।
तकनीकी विवरण
| कार्य | संकेत प्राप्त करके एनजी/ओके बोर्डों को अलग से इकट्ठा करें। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड का समय | प्रत्येक लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| कन्वेयर बेल्ट | ईएसडी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 15L/मिनट |
| पत्रिकाओं की संख्या | ऊपरी:1 पत्रिका, निचली ओर:2 पत्रिकाएं |
| संकेत | SMEMA |
| विकल्प |
1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा। |
विशेषताएं

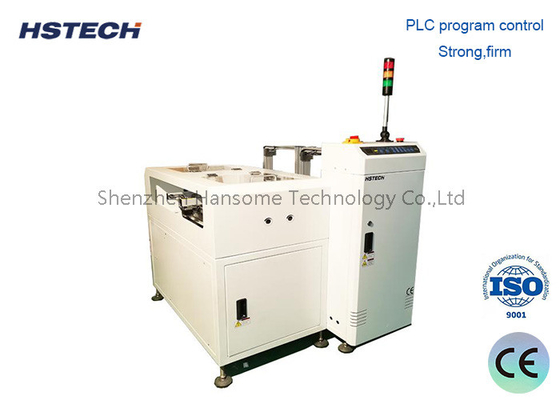

पीएलसी नियंत्रण:
यह प्रणाली सटीक और विश्वसनीय संचालन के लिए पीएलसी का उपयोग करती है।
उपयोगकर्ता के अनुकूल इंटरफ़ेसः
सॉफ्ट टच बटनों के साथ एक सहज एलईडी झिल्ली पैनल आसान नियंत्रण की अनुमति देता है।
समायोज्य पिच तंत्रः
विभिन्न पीसीबी आकारों और विन्यासों को आसानी से समायोजित करता है।
टॉगल क्लैंप:
सुरक्षित पत्रिका संरेखण प्रदान करके स्थिर पीसीबी प्लेसमेंट सुनिश्चित करें।
वायवीय धक्का प्रणाली:
दबाव नियंत्रित करने के लिए एक कोमल और गैर-क्षतिजनक बोर्ड हस्तांतरण सुनिश्चित करने के लिए।
उच्च उत्पादन दक्षता:
अनुकूलित मैगज़ीन परिवर्तन विनिर्माण थ्रूपुट को बढ़ाता है।
स्वचालित एनजी/ओके छँटाई:
कुशल निरीक्षण और वर्गीकरण के लिए एओआई के साथ सहजता से एकीकृत करता है।
एसएमईएमए संचार इंटरफ़ेसः
एसएमईएमए प्रोटोकॉल के माध्यम से उत्पादन लाइनों में सुचारू एकीकरण का समर्थन करता है, जिससे निर्बाध संचार और डेटा विनिमय संभव होता है।
मॉडल
| मॉडल | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1950 * 1600 * 1200 मिमी | 2300*1760*1200 मिमी | 2500*1880*1200 मिमी | 2500*2160*1200 मिमी |
| वजन | 220 किलो | 280 किलो | 340 किलोग्राम | 380 किलो |
