| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
परिचय
जी9+ स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन एक प्रीमियम उपकरण के रूप में उभरी है जो परिष्कृत एसएमटी अनुप्रयोगों के लिए तैयार की गई है।यह 03015 घटकों और 0.25 पिच, जबकि उल्लेखनीय परिशुद्धता और त्वरित प्रदर्शन सुनिश्चित करता है।
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जी9+ |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता को दोहराने सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
|
मशीन के आयाम(टावर प्रकाश के बिना) |
1172 ((L) x 1385 ((W) x 1530 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
उन्नत सीसीडी डिजिटल प्रणाली:
इस अत्याधुनिक प्रणाली में एक अग्रणी ऑप्टिकल पथ शामिल है, जो समान परिपत्र प्रकाश और उज्ज्वल समाक्षीय प्रकाश प्रदान करता है। दोहरी प्रकाश स्रोत अनंत चमक नियंत्रण प्रदान करते हैं,जिससे टिन-प्लेट जैसी सतहों पर विविध और असमान चिह्न बिंदुओं को पहचानना आसान हो जाता है, तांबे से ढकी, चांदी से ढकी, गर्म हवा में मिलाई, एफपीसी, और विभिन्न पीसीबी रंग।

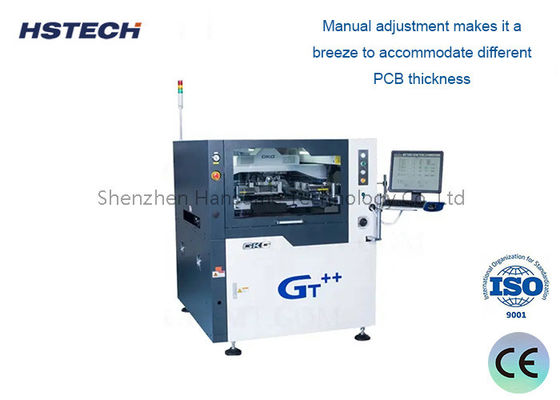

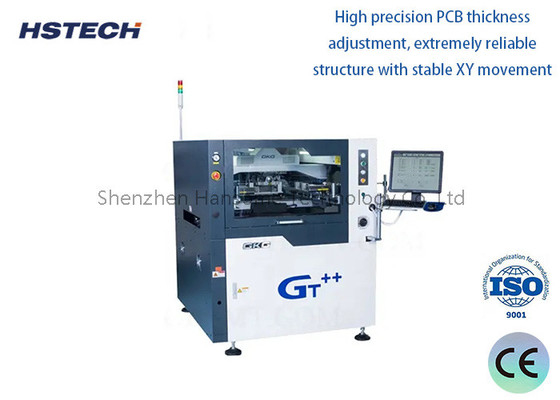

उच्च परिशुद्धता पीसीबी मोटाई समायोजन तंत्रः
स्थिर XY आंदोलन के साथ एक मजबूत संरचना की विशेषता है, यह तंत्र विभिन्न पीसीबी मोटाई को निर्बाध रूप से समायोजित करने के लिए मैन्युअल समायोजन की अनुमति देता है।
अभिनव गाइड रेल पोजिशनिंग सिस्टम:
एफपीसी और पीसीबी warpage को संबोधित करने के लिए अनुकूलित, इस प्रणाली में एक detachable पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य लचीला साइड क्लैंप है। एक अद्वितीय क्लैंपिंग प्लेट डिवाइस सटीक स्थिति सुनिश्चित करता है,जबकि सॉफ्टवेयर प्रोग्रामिंग विभिन्न पीसीबी मोटाई के लिए अनुकूल करने के लिए खिंचाव और वापस लेने स्वचालित.
क्रांतिकारी स्क्वीजी संरचना डिजाइनः
इस स्क्वीजी संरचना में एक व्यापक प्रणाली है जो इसकी स्थिरता में उल्लेखनीय वृद्धि करती है और इसके जीवनकाल को बढ़ाती है।
उच्च गति से स्टेंसिल साफ करनाः
नीचे की ओर वितरण करने वाली सफाई संरचना प्रभावी रूप से अवरुद्ध उद्घाटनों को रोकती है, जो स्टैंसिल सफाई में एक आम समस्या है।सॉफ्टवेयर नियंत्रण इष्टतम सफाई के लिए विलायक वितरित लंबाई को समायोजित करने के लिए आसान बनाता है.
सहज ज्ञान युक्त बहु-कार्यात्मक इंटरफ़ेसः
सरलता और स्पष्टता के लिए डिज़ाइन किया गया, इस उपयोगकर्ता के अनुकूल इंटरफ़ेस में वास्तविक समय में तापमान और आर्द्रता की निगरानी शामिल है, जिससे उपयोगकर्ताओं को आवश्यकता के अनुसार परिस्थितियों की आसानी से निगरानी और समायोजित करने की अनुमति मिलती है।
हमारे बारे में
शेन्ज़ेन हंसोम टेक्नोलॉजी कं, लिमिटेड (HSTECH) एसएमटी बोर्ड हैंडलिंग उपकरण का एक विशेष निर्माता है, जिसमें लोडर, अनलोडर्स, बफर, कन्वेयर और विभिन्न अन्य समाधान शामिल हैं।स्वतंत्र बौद्धिक संपदा अधिकारों वाले उच्च तकनीक उद्यम के रूप में, हमारी कंपनी एसएमटी/टीएचटी उत्पादन लाइनों के लिए अनुकूलित बोर्ड हैंडलिंग उपकरण के अनुसंधान, विकास, उत्पादन और बिक्री के लिए खुद को समर्पित करती है।
हमारी टीम कुशल तकनीशियनों और कुशल बिक्री पेशेवरों से बनी है जो हमारे मूल्यवान ग्राहकों को कुशल और विश्वसनीय बोर्ड हैंडलिंग उपकरण प्रदान करने के लिए अत्याधुनिक प्रौद्योगिकी का उपयोग करते हैं.हमारी अनुभवी इंजीनियरिंग टीम नवीनतम स्मार्ट फैक्ट्री रुझानों के प्रति सतर्क रहती है, लगातार बाजार की बदलती आवश्यकताओं के अनुरूप हमारे उत्पादों और प्रौद्योगिकी को अपग्रेड करती है।हम अधिक स्वचालित और लागत प्रभावी समाधान विकसित करने के लिए प्रतिबद्ध हैं, साथ ही अनुकूलित OEM सेवाएं प्रदान करते हुए जो हमारे ग्राहकों की विशिष्ट आवश्यकताओं को ठीक से पूरा करती हैं।
