| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

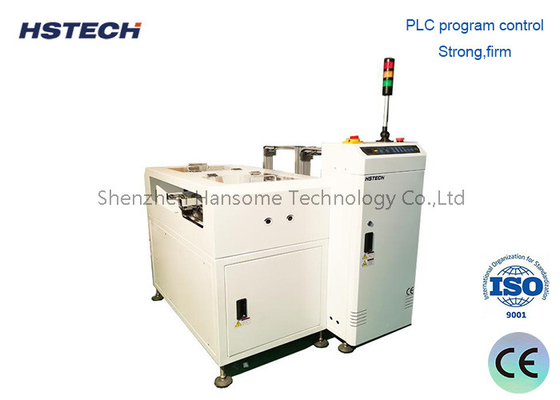

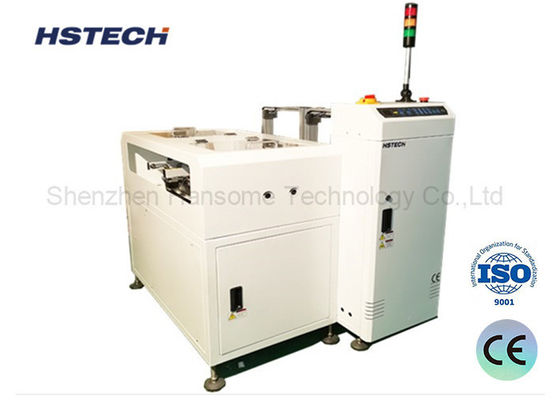

एसएमटी उत्पादन लाइन अच्छा/अच्छा बोर्ड पृथक्करण पत्रिका एनजी ओके पीसीबी अनलोडर
परिचय
स्वचालित ऑप्टिकल निरीक्षण (एओआई) प्रक्रिया से गुजरने के बाद, यह इकाई पिछले चरण से निरीक्षण संकेत प्राप्त करके कुशलतापूर्वक काम करती है।यह स्वचालित रूप से पीसीबी को दो श्रेणियों में अलग करता है: गैर अनुरूप (एनजी) और अनुरूप (ओके), और फिर उन्हें उनके संबंधित नामित पत्रिकाओं में निर्देशित करता है।यह मुद्रित सर्किट बोर्डों की अत्यधिक कुशल और अच्छी तरह से संगठित छँटाई की गारंटी देता है.
तकनीकी विवरण
| कार्य | संकेत प्राप्त करके एनजी/ओके बोर्डों को अलग से इकट्ठा करें। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड का समय | प्रत्येक लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| कन्वेयर बेल्ट | ईएसडी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 15L/मिनट |
| पत्रिकाओं की संख्या | ऊपरी:1 पत्रिका, निचली ओर:2 पत्रिकाएं |
| संकेत | SMEMA |
| विकल्प |
1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा। |
विशेषताएं
पीएलसी नियंत्रण:
यह प्रणाली सटीक और विश्वसनीय कार्यक्षमता के लिए पीएलसी का उपयोग करती है।
उपयोगकर्ता के अनुकूल इंटरफ़ेसः
सहज नियंत्रण के लिए एक सहज ज्ञान युक्त सॉफ्ट टच एलईडी झिल्ली पैनल शामिल है।
समायोज्य पिच तंत्रः
आसानी से पीसीबी आकार और विन्यास की एक विस्तृत श्रृंखला को समायोजित करता है।
टॉगल क्लैंप:
सुरक्षित पत्रिका संरेखण प्रदान करें, स्थिर पीसीबी प्लेसमेंट सुनिश्चित करें।
वायवीय धक्का प्रणाली:
दबाव-नियंत्रित ताकि बोर्ड का सहज और गैर-विनाशकारी हस्तांतरण सुनिश्चित हो सके।
उच्च उत्पादन थ्रूपुट
तेजी से मैगज़ीन बदलने से विनिर्माण की दक्षता में सुधार होता है।
स्वचालित एनजी/ओके छँटाई क्षमताः
सुव्यवस्थित निरीक्षण और वर्गीकरण के लिए AOI के साथ सुचारू रूप से एकीकृत होता है।
एसएमईएमए संचार इंटरफ़ेसः
एसएमईएमए प्रोटोकॉल के माध्यम से उत्पादन लाइनों में निर्बाध एकीकरण का समर्थन करता है, जिससे सुचारू संचार और डेटा आदान-प्रदान संभव होता है।
मॉडल
| मॉडल | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1950 * 1600 * 1200 मिमी | 2300*1760*1200 मिमी | 2500*1880*1200 मिमी | 2500*2160*1200 मिमी |
| वजन | 220 किलो | 280 किलो | 340 किलोग्राम | 380 किलो |

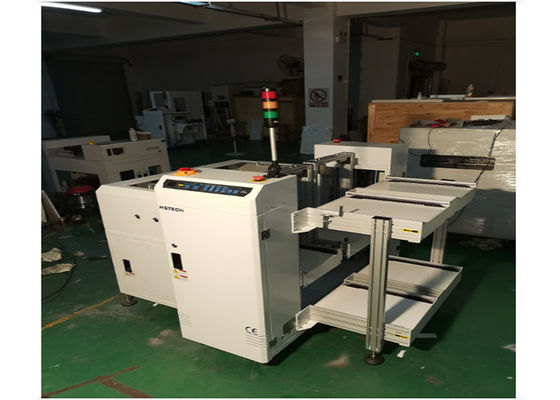

उत्पाद और विवरण
