| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
परिचय
जी9+ स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन विशेष रूप से उन्नत एसएमटी अनुप्रयोगों के लिए डिज़ाइन किए गए उपकरण का एक शीर्ष-स्तरीय टुकड़ा है।यह 03015 घटकों और 0 के कठोर मुद्रण आवश्यकताओं को संभालने में उत्कृष्ट है.25 पिच, जबकि असाधारण परिशुद्धता और उच्च गति प्रदर्शन प्रदान करता है।
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जी9+ |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता को दोहराने सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
|
मशीन के आयाम(टावर प्रकाश के बिना) |
1172 ((L) x 1385 ((W) x 1530 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
उन्नत सीसीडी डिजिटल प्रणाली: एक अत्याधुनिक ऑप्टिकल पथ प्रणाली को शामिल करते हुए, सीसीडी डिजिटल प्रणाली समान परिपत्र प्रकाश व्यवस्था और उच्च चमक वाले समाक्षीय प्रकाश व्यवस्था प्रदान करती है।दोहरी प्रकाश स्रोत प्रणाली अनंत चमक समायोजन प्रदान करते हैं, टिन-प्लेट, कॉपर-प्लेट, सिल्वर-प्लेट, गर्म हवा से मिलाया गया सतहों, एफपीसी और विभिन्न पीसीबी रंगों पर विविध और यहां तक कि असमान चिह्न बिंदुओं की पहचान को सुविधाजनक बनाता है।

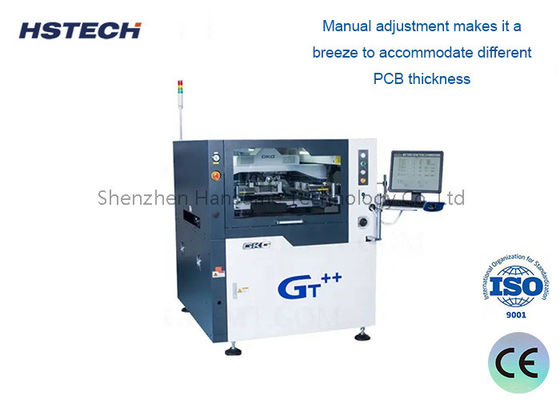

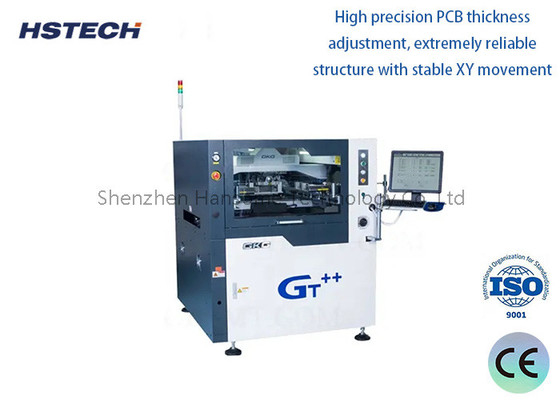

उच्च परिशुद्धता पीसीबी मोटाई समायोजन तंत्र: स्थिर XY आंदोलन के साथ एक मजबूत संरचना की विशेषता, मैनुअल समायोजन विभिन्न पीसीबी मोटाई के निर्बाध आवास के लिए अनुमति देता है।
अभिनव गाइड रेल पोजिशनिंग सिस्टम: इस प्रणाली में एक हटाने योग्य पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य लचीला साइड क्लैंप है, जो एफपीसी और पीसीबी warpage को संबोधित करने के लिए अनुकूलित है। एक अद्वितीय क्लैंपिंग प्लेट डिवाइस सटीक स्थिति सुनिश्चित करता है,जबकि सॉफ्टवेयर प्रोग्रामिंग विभिन्न पीसीबी मोटाई के अनुकूल करने के लिए स्वचालित खिंचाव और वापस लेने की सुविधा देता है.
क्रांतिकारी स्क्वीगी संरचना डिजाइन: नई स्क्वीज संरचना में एक व्यापक प्रणाली शामिल है जो स्थिरता में काफी वृद्धि करती है और जीवन काल को बढ़ाती है।
उच्च गति से स्टेंसिल साफ करना: नीचे की ओर वितरण करने वाली सफाई संरचना प्रभावी रूप से बंद होने वाले उद्घाटनों को रोकती है, जो अप्रभावी सफाई का एक आम कारण है।सॉफ्टवेयर नियंत्रण विलायक वितरित लंबाई के आसान समायोजन के लिए अनुमति देता है.
सहज ज्ञान युक्त बहु-कार्यात्मक इंटरफ़ेस: सरलता, स्पष्टता और उपयोगकर्ता के अनुकूल के लिए डिज़ाइन किया गया, इंटरफ़ेस में वास्तविक समय में तापमान और आर्द्रता निगरानी कार्य शामिल हैं,उपयोगकर्ताओं को आवश्यकता के अनुसार परिस्थितियों की निगरानी और समायोजन करने में सक्षम बनाना.
