| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

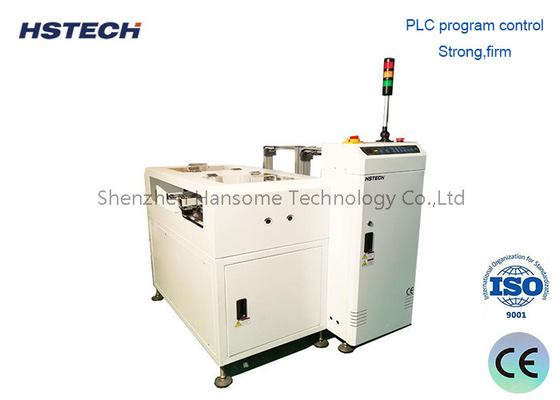

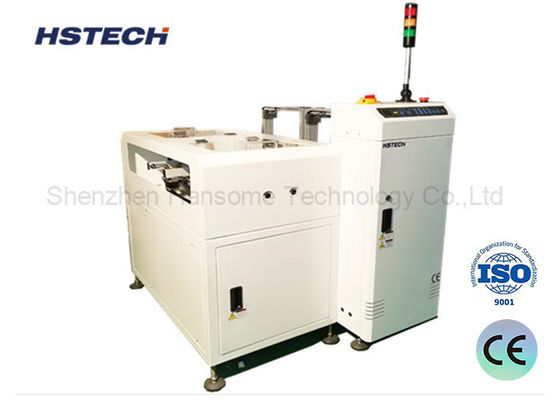

एसएमटी उत्पादन लाइन अच्छा/अच्छा बोर्ड पृथक्करण पत्रिका एनजी ओके पीसीबी अनलोडर
परिचय
स्वचालित ऑप्टिकल निरीक्षण (AOI) प्रक्रिया के बाद, यह इकाई पिछले चरण से निरीक्षण संकेत प्राप्त करके कुशलता से काम करती है।यह स्वचालित रूप से पीसीबी को दो समूहों में वर्गीकृत करता है: गैर अनुरूप (एनजी) और अनुरूप (ओके), और उन्हें उनके संबंधित नामित पत्रिकाओं में निर्देशित करता है। यह मुद्रित सर्किट बोर्डों की अत्यधिक कुशल और संगठित छँटाई सुनिश्चित करता है।
तकनीकी विवरण
| कार्य | संकेत प्राप्त करके एनजी/ओके बोर्डों को अलग से इकट्ठा करें। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड का समय | प्रत्येक लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| कन्वेयर बेल्ट | ईएसडी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 15L/मिनट |
| पत्रिकाओं की संख्या | ऊपरी:1 पत्रिका, निचली ओर:2 पत्रिकाएं |
| संकेत | SMEMA |
| विकल्प |
1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा। |
विशेषताएं
पीएलसी नियंत्रण:
प्रणाली में सटीक और विश्वसनीय संचालन के लिए एक पीएलसी शामिल है।
उपयोगकर्ता के अनुकूल इंटरफ़ेस:
सहज और सहज नियंत्रण के लिए एक सॉफ्ट टच एलईडी झिल्ली पैनल है।
समायोज्य पिच:
विभिन्न पीसीबी आकारों और विन्यासों को आसानी से समायोजित करने के लिए डिज़ाइन किया गया।
टॉगल क्लैंप:
सुरक्षित पत्रिका संरेखण सुनिश्चित करें, स्थिर बोर्ड प्लेसमेंट की सुविधा।
पनीमटिक पुशर:
दबाव-नियंत्रित ताकि बोर्ड को आसानी से और बिना किसी क्षति के स्थानांतरित किया जा सके।
उच्च पारगम्यता:
तेजी से मैगज़ीन बदलने से उत्पादन की दक्षता बढ़ जाती है।
स्वचालित एनजी/ओके छँटाई:
सुव्यवस्थित निरीक्षण और छँटाई के लिए AOI के साथ सहजता से एकीकृत होता है।
एसएमईएमए मानक संचार इंटरफ़ेस:
एसएमईएमए प्रोटोकॉल के माध्यम से उत्पादन लाइनों में निर्बाध एकीकरण की अनुमति देता है, जिससे सुचारू संचार और डेटा आदान-प्रदान की सुविधा होती है।
मॉडल
| मॉडल | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1950 * 1600 * 1200 मिमी | 2300*1760*1200 मिमी | 2500*1880*1200 मिमी | 2500*2160*1200 मिमी |
| वजन | 220 किलो | 280 किलो | 340 किलोग्राम | 380 किलो |
उत्पाद और विवरण
