| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
विशेषताएं
सीसीडी डिजिटल प्रणाली एक अभिनव ऑप्टिकल पथ डिजाइन प्रदर्शित करती है, जो समान परिपत्र प्रकाश और अनंत रूप से समायोज्य चमक स्तरों के साथ उज्ज्वल समाक्षीय प्रकाश व्यवस्था प्रदान करती है।यह विभिन्न चिह्न बिंदुओं की त्रुटिहीन पहचान सुनिश्चित करता है, यहां तक कि असमान सतहों पर भी जैसे कि टिन-प्लेट, कॉपर-प्लेट और सिल्वर-प्लेट सामग्री, गर्म हवा में मिलाप बिंदु, और विभिन्न रंगों के एफपीसी और पीसीबी।

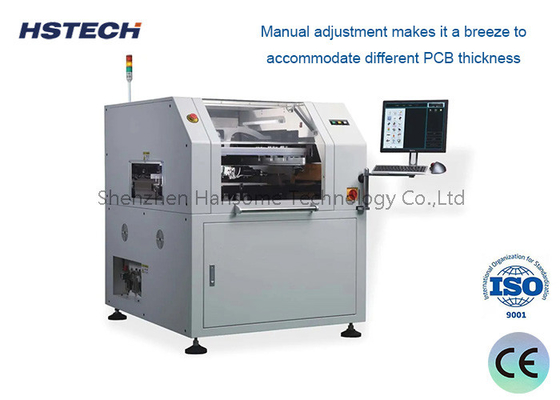

प्रणाली उच्च परिशुद्धता पीसीबी मोटाई समायोजन और एक मजबूत संरचना है कि स्थिर XY आंदोलन की गारंटी देता है,विभिन्न पीसीबी मोटाई को समायोजित करने के लिए आसान मैनुअल समायोजन की सुविधा.

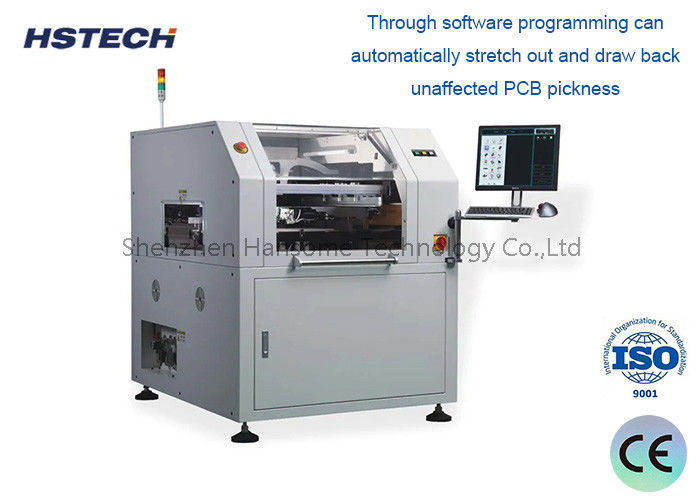

गाइड रेल पोजिशनिंग सिस्टम में एक अभिनव, हटाने योग्य पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य, लचीला साइड क्लैंप है जिसे विशेष रूप से एफपीसी और विकृत पीसीबी के लिए डिज़ाइन किया गया है।एक अद्वितीय क्लैंपिंग प्लेट डिवाइस सॉफ्टवेयर द्वारा नियंत्रित स्वचालित रूप से विभिन्न पीसीबी मोटाई के लिए अनुकूल.
स्क्वीजी संरचना डिजाइन में एक उन्नत स्क्वीजी प्रणाली शामिल है जो स्थिरता को बढ़ाता है और स्क्वीजी के जीवनकाल को बढ़ाता है।
उच्च गति वाले स्टेंसिल सफाई प्रणाली में नीचे की ओर वितरण सफाई संरचना है जो बंद होने वाले उद्घाटनों को रोकती है और गहन सफाई सुनिश्चित करती है।विलायक वितरण की लंबाई को सॉफ्टवेयर के माध्यम से आसानी से समायोजित किया जा सकता है.
नया बहुक्रिया इंटरफ़ेस उपयोगकर्ता के अनुकूल, सहज ज्ञान युक्त है और तापमान और आर्द्रता की वास्तविक समय निगरानी प्रदान करता है।
