| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

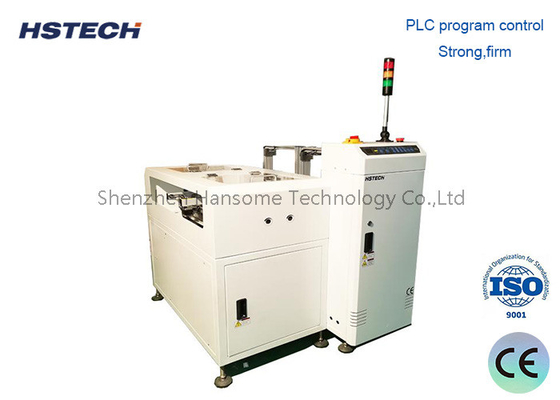

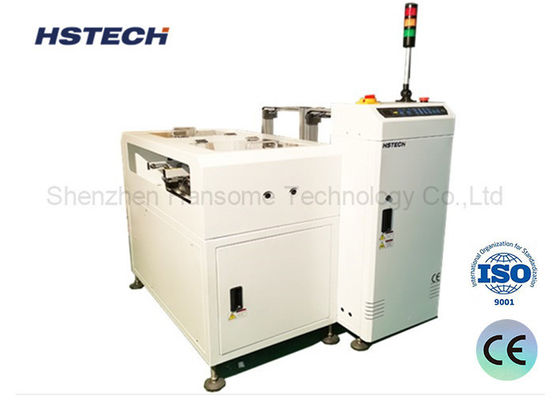

एसएमटी उत्पादन लाइन अच्छा/अच्छा बोर्ड पृथक्करण पत्रिका एनजी ओके पीसीबी अनलोडर
परिचय
यह इकाई स्वचालित ऑप्टिकल निरीक्षण (एओआई) प्रक्रिया के बाद काम करती है, जो पीसीबी के निरीक्षण के बाद के हैंडलिंग में महत्वपूर्ण भूमिका निभाती है।पिछले चरण से एओआई निरीक्षण के परिणामों के संकेत प्राप्त करने पर, यह स्वचालित रूप से और कुशलता से पीसीबी को दो अलग-अलग श्रेणियों में अलग करता हैः जो निर्दिष्ट मानकों के अनुरूप नहीं हैं (एनजी के रूप में चिह्नित) और जो अनुरूप हैं (ओके के रूप में चिह्नित) ।यह परिष्कृत प्रक्रिया यह सुनिश्चित करती है कि पीसीबी निर्बाध रूप से अपने निर्दिष्ट पत्रिकाओं में मार्गित हों, जिससे मुद्रित सर्किट बोर्डों के लिए अत्यधिक कुशल, संगठित और सुव्यवस्थित छँटाई प्रक्रिया की गारंटी मिलती है।
तकनीकी विवरण
| कार्य | संकेत प्राप्त करके एनजी/ओके बोर्डों को अलग से इकट्ठा करें। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड का समय | प्रत्येक लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| कन्वेयर बेल्ट | ईएसडी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 15L/मिनट |
| पत्रिकाओं की संख्या | ऊपरी:1 पत्रिका, निचली ओर:2 पत्रिकाएं |
| संकेत | SMEMA |
| विकल्प |
1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा। |
विशेषताएं
मॉडल
| मॉडल | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1950 * 1600 * 1200 मिमी | 2300*1760*1200 मिमी | 2500*1880*1200 मिमी | 2500*2160*1200 मिमी |
| वजन | 220 किलो | 280 किलो | 340 किलोग्राम | 380 किलो |

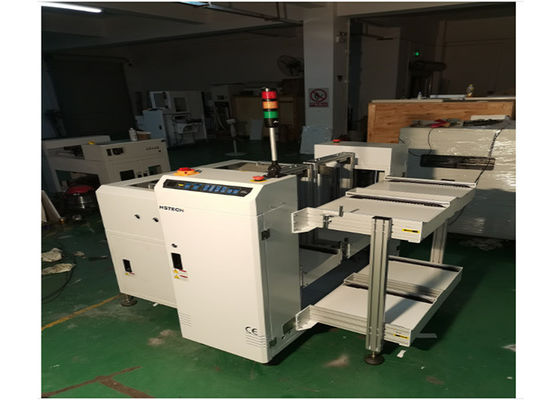

उत्पाद और विवरण
पैकेजिंग के बारे में
हम एसएमटी मशीनों, उपकरणों और मशीन भागों की एक विस्तृत श्रृंखला का एक विस्तृत चयन प्रदान करते हैं। एक विशेष आपूर्तिकर्ता के रूप में, हमारे प्रस्तावों में एसएमटी मशीन घटक और फीडर जैसे सामान शामिल हैं,नोजल, पीसीबी टर्नओवर कार्ट, एसएमटी ग्रीस, सोल्डर पेस्ट मिक्सर, एसएमडी काउंटर, लेजर सेंसर, फिल्टर, केआईसी थर्मल प्रोफाइलर, सर्वो मोटर्स, और अधिक।
शेन्ज़ेन हंसोम प्रौद्योगिकी कं, लिमिटेड (HSTECH) पेशेवर एसएमटी बोर्ड हैंडलिंग उपकरण के क्षेत्र में एक प्रसिद्ध निर्माता है। हमारा पोर्टफोलियो लोडर, अनलोडर्स, बफर, कन्वेयर,और अन्य संबंधित मशीनरीएक स्वामित्व बौद्धिक संपदा अधिकारों के साथ एक उच्च तकनीक उद्यम के रूप में, हम अनुसंधान, विकास, उत्पादन,और SMT/THT उत्पादन लाइनों के लिए बोर्ड हैंडलिंग उपकरण की बिक्री.
