| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |
परिचय

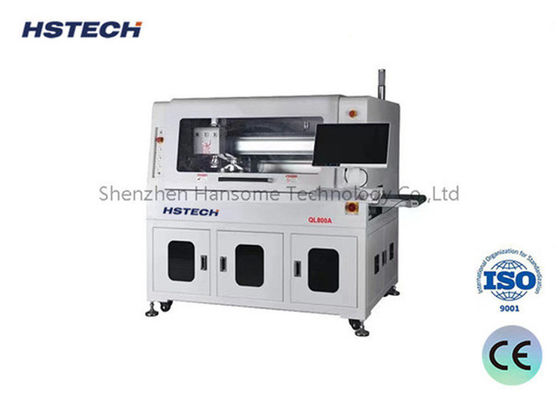

सटीकता और दक्षता पर निर्मित यह इनलाइन स्वचालित पीसीबीए रूटिंग मशीन नीचे की ओर रूटिंग के दौरान पीसीबीए को स्थिर करने के लिए एक जिग-आधारित प्रणाली का उपयोग करती है।एक उन्नत नोजल सक्शन तंत्र उठाता है और एक इकाई के रूप में अपने jig के साथ पीसीबीए की स्थितियह नवाचार मशीन को स्टैम्प छेद, घुमावदार पीसीबी और अन्य अनियमित पीसीबी कॉन्फ़िगरेशन को संभालने में सक्षम बनाता है, कार्यप्रवाहों को अनुकूलित करता है और उत्पादकता बढ़ाता है।
विशेषताएं
तकनीकी विवरण
| मॉडल | QL800A | |
| पीसीबी का अधिकतम आकार | 260x340 मिमी | |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी | |
| पीसीबी की मोटाई | 0.4-6 मिमी | |
| ट्रांसमिशन ऊंचाई | 900±50 मिमी | |
| परिवहन दिशा | बाएँ से दाएँ | |
| परिवहन की गति | 1500 मिमी/सेकंड अधिकतम) समायोज्य | |
| लोड मोड | अनुभाग प्रकार का परिवहन मार्गदर्शक रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफेस | SMEMA | |
| पीसीबी पोजिशनिंग | फिक्स्चर की स्थिति | |
| पिकिंग सिस्टम | वैक्यूम सक्शन पिकअप | |
| काटने का धुरी/गति | 60,000 rpm/min, जर्मनी का ब्रांड ((वैकल्पिक 100,000 rpm/min, जर्मनी का ब्रांड) | |
| शीतलन प्रकार | स्व-कूल्ड प्रकार | |
| स्वचालित उपकरण परिवर्तन | वैकल्पिक | |
| तोड़ चाकू जाँच | हाँ | |
| अलग करने की गति | 5-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर घूर्णन, शाफ्ट टंगस्टन स्टील | |
| स्थिति की सटीकता दोहराएं | ±0.1 मिमी | |
| समन्वित चलती गति | 1000 मिमी/सेकंड | |
| आउट प्लेट प्रकार | ईएसडी बेल्ट परिवहन/बैच पैनल अग्रेषण इकाई | |
| अपशिष्ट संग्रह | कचरा संग्रह | |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER ड्राइंग आयात / संपादन कार्यक्रम | |
| वायु आपूर्ति | 5 से 8 किलोग्राम/सेमी3 | |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| मशीन का आकार | 1500x850x1600 मिमी | |
| वजन | लगभग 800 किलो | |
मशीन का आकार
निचले आकार का रूटिंग और धूल कलेक्टर
इमेजिंग कैमरा, मोरिटेक्स लेंस और माप-स्तर प्रकाश स्रोत के साथ उत्कृष्ट सीसीडी प्रणाली, मशीन के कैलिब्रेशन, मुआवजे और पोजिशनिंग का समर्थन करने के लिए,बड़ी स्थिरता और विरोधी गड़बड़ी क्षमता के साथ.

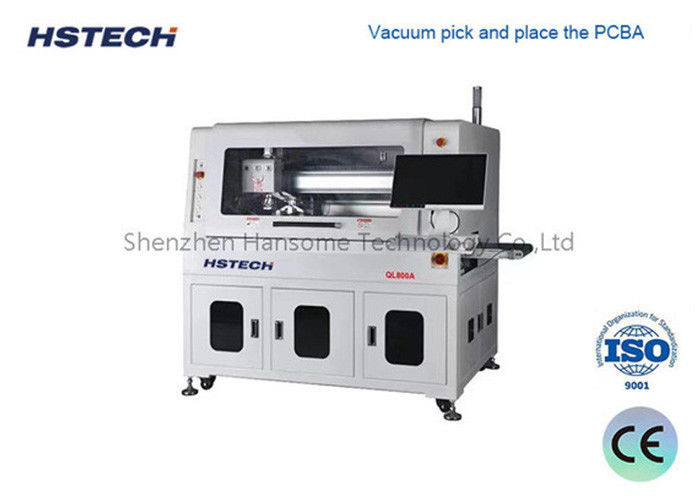

पिकिंग, प्लेसमेंट, अनलोडिंग और उत्पादन के लिए सर्वशक्तिमान वैक्यूम सक्शन चक।
मिश्रित अनलोडिंग प्रणाली, ईएसडी एंटी-स्टैटिक बेल्ट का उपयोग शीर्ष पक्ष पर अलग उत्पाद को ले जाने के लिए किया जाता है, और अपशिष्ट को नीचे की ओर ले जाया जाता है, इस विधि से बहुत जगह बचाई जाती है।
