| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F328 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

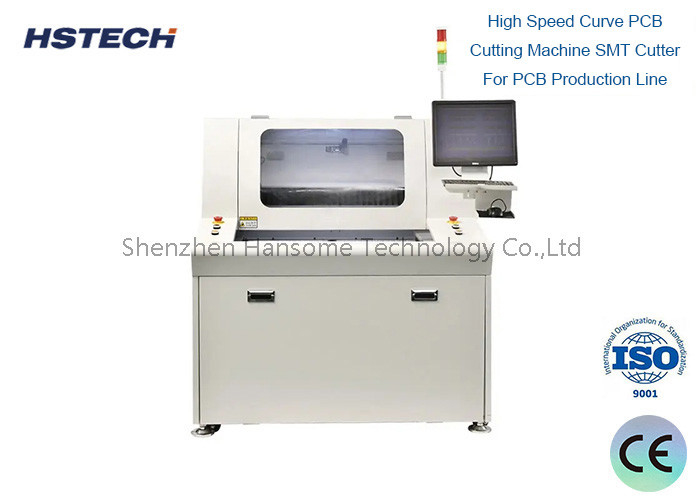

मिलिंग कटर रूटिंग किट डबल प्लेटफार्म डस्ट कलेक्टर पीसीबी रूटर मशीन
मशीन का परिचय
यह उपकरण उच्च गति पर पूर्व-प्रोग्राम किए गए पथ के साथ एक बहु-संबद्ध पीसीबी बोर्ड को खंडित करने के लिए एक मिलिंग कटर का उपयोग करता है, जो मैनुअल, वी-कट या पुश काटने के तरीकों को बदल देता है जिसके परिणामस्वरूप दोष हो सकते हैं।यह उत्पाद की गुणवत्ता में सुधार करता है और स्क्रैप दर को कम करता हैयह मशीन विंडोजएक्सपी आधारित मानव-मशीन इंटरफेस का उपयोग करती है।इसमें एक स्वचालित काटने पथ सुधार प्रणाली और प्रोग्रामिंग के लिए एक उच्च संकल्प सीसीडी है, ब्लॉक और एकल-चरण कार्यक्रम संपादन और संशोधन दोनों का समर्थन करता है। दो-प्लेटफ़ॉर्म पीसीबी लोडिंग और अनलोडिंग तंत्र इंटरैक्टिव रूप से काम करता है,मशीन के डाउनटाइम को कम करना और उत्पादन की इष्टतम दक्षता प्राप्त करना.
मुख्य विशेषताएं
उच्च पिक्सेल सीसीडी आवर्धक लेंस से लैस, यह उपकरण सहायक कार्यक्रम शिक्षण और संपादन कार्य प्रदान करता है, सटीकता, परिशुद्धता और छवि संकल्प को बढ़ाता है।
स्वचालित मार्क बिंदु पोजिशनिंग और सुधार प्रणाली चलती पथ का वास्तविक समय प्रदर्शन और सिम्युलेटेड राउटर ट्रैकिंग प्रदान करती है, एक नज़र में स्पष्टता सुनिश्चित करती है।स्वचालित संरेखण सुधार समारोह काटने सटीकता में सुधार, मशीन विजन को स्वचालित रूप से रूटिंग करने की अनुमति देता है यदि पीसीबी 3 मिमी के भीतर विचलित होता है। इससे बोर्ड प्लेसमेंट के लिए सटीकता आवश्यकताओं को कम किया जाता है और काम की दक्षता में काफी वृद्धि होती है।
उपकरण बाएँ और दाएँ कार्यतालिकाओं की नकल, ब्लॉक कॉपी, डिस्प्ले, बहु-कोण कनेक्शन बोर्ड कॉपी, एकल-चरण ट्रैकिंग संशोधन और ब्लॉक संपादन संशोधन कार्यों का समर्थन करता है,कार्यक्रम निर्माण समय को सरल बनाना और संपादन दक्षता में सुधार करना.
उच्च शक्ति वाले आयातित पंखे और 10 वी उच्च वोल्टेज के स्थैतिक उन्मूलन उपकरण से लैस वैक्यूम क्लीनर कम शोर के साथ आदर्श वैक्यूमिंग प्रभाव प्रदान करता है।
उपकरण जीवन निगरानी प्रणाली स्वचालित रूप से एक निश्चित काटने की दूरी के बाद एक और अनकट ब्लेड के लिए काटने की मशीन को उठाता है और नीचे लाता है,ब्लेड की लंबाई के आधार पर कटर जीवन का विस्तार करने के लिए अनुकूलन योग्य ऊपर और नीचे दूरी और आवृत्ति सेटिंग के साथ.
पारदर्शी सुरक्षा दरवाजे का डिजाइन प्रक्रिया की स्पष्ट दृश्यता प्रदान करता है। दरवाजे को दो तरीकों से खोला जा सकता हैःप्रसंस्करण के दौरान सुरक्षा के लिए आपातकालीन स्टॉप और कार्यक्रम चल रहा है जबकि मशीनिंग प्रक्रिया की निगरानी करने के लिए प्रोग्रामर के लिए 50% मंदी.
पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन को अधिकतम करने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण से गुजरता है।
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| मशीन का आकार ((मिमी) | 1220*1400*1300 मिमी ((L*W*H) | ||
| सकल वजन | 750 किलो | ||
| धूल कलेक्टर का आकार ((मिमी) | 780*650*1600 मिमी | ||
| धूल एकत्र करने की विधि | निचला संग्रह | ||
| कार्य मंच का आकार | 350*650 मिमी | ||
| पीसीबी पोजिशनिंग | फिक्स्चर, कार्यात्मक अंगूठी | ||
| ड्राइविंग सिस्टम | एक्स/वाई/जेड अक्ष सर्वो मोटर द्वारा संचालित,डब्ल्यू अक्ष तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100 मिमी/सेकंड | ||
| काटने की सटीकता | ±0.05 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| धुरी की गति | 800 मिमी/सेकंड | ||
| Z अक्ष प्रणाली | पेंच चालित, दोहरी गाइड | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| उपकरण जीवन नियंत्रण | सॉफ्टवेयर प्रोग्राम नियंत्रण | ||
| धूल संकलक | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| प्रोग्रामिंग | ऑनलाइन कार्यक्रम | ||
| संपादन फ़ंक्शन | सीधी रेखा, वक्र रेखा, वृत्त, चाप | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
धूल कलेक्टर विनिर्देश
| आकार | 780*650*1600 मिमी |
| शक्ति | 2.2KW, 3HP, AC380V |
| शोर | <200dB |
| हवा के प्रवेश/निकास का आकार | 6 इंच/8 इंच |
| बिजली का तार | 5*2.5² |
| फ़िल्टर | 16 पीसी |
