| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
परिचय
जी9+ स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन विशेष रूप से उच्च अंत एसएमटी अनुप्रयोगों के लिए डिज़ाइन किए गए उपकरण का एक प्रीमियम टुकड़ा है।यह 03015 और 0 के रूप में छोटे घटकों के लिए मांग मुद्रण प्रक्रियाओं को संभालने में उत्कृष्ट है.25 पिच, साथ ही असाधारण परिशुद्धता और उच्च गति संचालन प्रदान करता है।
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जी9+ |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता को दोहराने सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
|
मशीन के आयाम(टावर प्रकाश के बिना) |
1172 ((L) x 1385 ((W) x 1530 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
1. सीसीडी डिजिटल प्रणाली: सीसीडी डिजिटल प्रणाली एक क्रांतिकारी ऑप्टिकल पथ डिजाइन पेश करती है, जो समान परिपत्र प्रकाश व्यवस्था और उच्च चमक वाले समाक्षीय प्रकाश व्यवस्था प्रदान करती है।यह अनंत चमक समायोजन के लिए अनुमति देता है, जिससे विभिन्न चिह्न बिंदुओं की आसानी से पहचान की जा सकेगी, यहां तक कि असमान भी, टिन-प्लेट, कॉपर-प्लेट, सिल्वर-प्लेट, गर्म हवा से मिलाया गया सतहों, एफपीसी और विभिन्न पीसीबी रंगों पर।

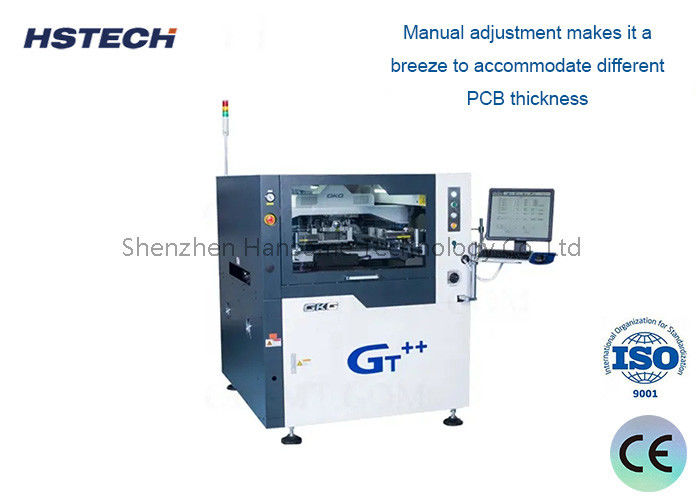

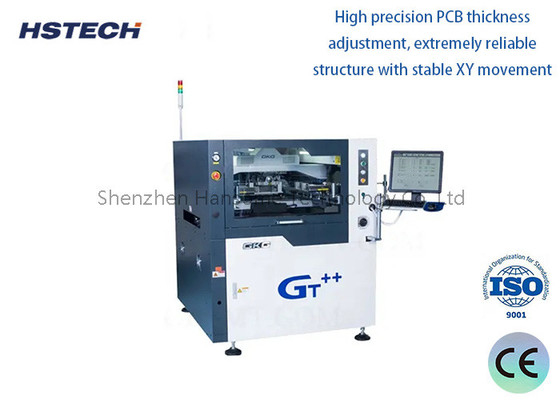

2उच्च परिशुद्धता पीसीबी मोटाई समायोजन: स्थिर XY आंदोलन के साथ एक मजबूत संरचना की विशेषता, मैनुअल समायोजन विभिन्न पीसीबी मोटाई के निर्बाध आवास सुनिश्चित करता है।
3गाइड रेल पोजिशनिंग सिस्टम: अभिनव गाइड रेल पोजिशनिंग सिस्टम में एक डिटेचेबल पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य लचीला साइड क्लैंप शामिल है, जो एफपीसी और पीसीबी वारपेज के लिए अनुकूलित है।एक अनूठा क्लैंपिंग प्लेट उपकरण सटीक स्थिति सुनिश्चित करता है, जबकि सॉफ्टवेयर प्रोग्रामिंग विभिन्न पीसीबी मोटाई के अनुकूल स्वचालित खिंचाव और वापस लेने की अनुमति देती है।
4क्रांतिकारी स्क्वीजी संरचना: नए स्क्वीजी डिजाइन में एक व्यापक प्रणाली शामिल है जो स्थिरता को बढ़ाती है और इसके जीवनकाल को बढ़ाती है।
5उच्च-गति स्टेंसिल सफाई: नीचे की ओर वितरण करने वाली सफाई संरचना प्रभावी रूप से अवरुद्ध स्टेंसिल उद्घाटन को रोकती है, जो कि अप्रभावी सफाई का एक आम कारण है।विलायक वितरण लंबाई सॉफ्टवेयर नियंत्रण के माध्यम से आसानी से समायोजित किया जा सकता है.
6.उन्नत बहु-कार्यात्मक इंटरफ़ेस: इंटरफ़ेस एक चिकनी, सहज ज्ञान युक्त डिजाइन का दावा करता है जिसमें उपयोगकर्ता के अनुकूलता पर ध्यान केंद्रित किया गया है। इसमें वास्तविक समय में तापमान और आर्द्रता की निगरानी शामिल है,उपयोगकर्ताओं को आवश्यकतानुसार परिस्थितियों की आसानी से निगरानी और समायोजन करने की अनुमति देना.
शेन्ज़ेन हंसोम टेक्नोलॉजी कं, लिमिटेड (HSTECH) एक पेशेवर पेशेवर एसएमटी बोर्ड हैंडलिंग उपकरण (लोडर, अनलोडर, बफर, कन्वेयर, आदि) निर्माता है।हम स्वतंत्र बौद्धिक संपदा अधिकारों के साथ एक उच्च तकनीक उद्यम हैंकंपनी मुख्य रूप से एसएमटी/टीएचटी उत्पादन लाइन बोर्ड हैंडलिंग उपकरण के अनुसंधान और विकास, उत्पादन और बिक्री में लगी हुई है।
हमारे पास पेशेवर तकनीशियन और बिक्री हैं, उच्च तकनीक पर भरोसा करते हैं और हमारे ग्राहकों को उच्च कुशल और विश्वसनीय बोर्ड हैंडलिंग की आपूर्ति करने के लिए अपना सर्वश्रेष्ठ प्रयास करते हैं।साथ ही हमारी अनुभवी इंजीनियरिंग टीम हमेशा स्मार्ट फैक्ट्री के विकास की दिशा को समझती है, बाजार की मांग के अनुसार उत्पादों और तकनीकी अद्यतन करता है, हर समय अधिक स्वचालन और लागत प्रभावी उत्पाद बनाने का पीछा करता है, हम अपने ग्राहक की विभिन्न जरूरतों के आधार पर OEM भी करते हैं।
