| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | वीएम-400 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

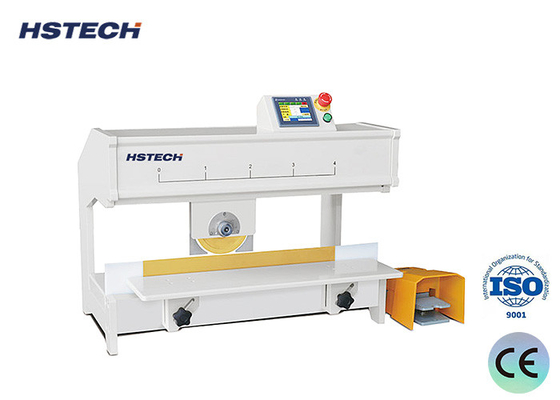

हमारे शीर्ष-ऑफ-द-लाइन पीसीबी रूटर मशीन के साथ परिशुद्धता काटने का अनुभव
परिचय
पीसीबी रूटर मशीन प्रिंटेड सर्किट बोर्ड (पीसीबी) काटने और पृथक्करण के क्षेत्र में एक अत्यधिक उपयोग किए जाने वाले उपकरण के रूप में खड़ा है। यहां इसकी विशेषताओं और क्षमताओं का एक संपूर्ण अवलोकन दिया गया हैः
विशेष रूप से पीसीबी के सावधानीपूर्वक काटने और कुशल अलग करने के लिए डिज़ाइन किया गया,पीसीबी रूटर मशीन विभिन्न विनिर्माण सेटिंग्स में सटीक और विश्वसनीय परिणाम सुनिश्चित करने के लिए अत्याधुनिक प्रौद्योगिकियों को शामिल करती हैइसके मजबूत निर्माण, एक सहज नियंत्रण प्रणाली के साथ संयुक्त, उत्पादन लाइनों में सुचारू एकीकरण की अनुमति देता है, अंततः समग्र उत्पादकता और गुणवत्ता में वृद्धि।
उपकरण की संरचना: पीसीबी राउटर में एक फ्रेम, वर्कबेंच, कटिंग टूल्स, कंट्रोल एंड मॉनिटरिंग सिस्टम और मोशन कंट्रोल सिस्टम शामिल हैं। फ्रेम संरचना का समर्थन करता है, वर्कबेंच में पीसीबी, टूल्स कट,नियंत्रण प्रणाली पैरामीटर और मॉनिटर सेट करता है, और गति प्रणाली उपकरण आंदोलनों को निर्देशित करती है।
स्वचालित काटने: पूर्व निर्धारित काटने के मार्गों, गति, गहराई आदि के साथ, पीसीबी रूटर मैनुअल इनपुट को कम करके और उत्पादकता और सटीकता में वृद्धि करते हुए कार्यों को स्वचालित करता है।
बहुमुखी काटने के तरीके: विभिन्न पीसीबी डिजाइनों को पूरा करने के लिए रैखिक, वी-आकार, परिपत्र और अन्य काटने की तकनीकों के अनुकूल है।
परिशुद्धता काटना: सटीक काटने के लिए सटीक उपकरण और प्रौद्योगिकी का उपयोग करता है, पूर्व निर्धारित मार्गों और विनिर्देशों का पालन करता है, गुणवत्ता स्थिरता सुनिश्चित करता है।
उधार लेने की क्षमता: काटने के बाद, यह किनारों को हटा देता है, बर्स, अवशेषों को हटा देता है, बोर्ड की गुणवत्ता और उपस्थिति में सुधार करता है।
दक्षता और लागत-प्रभावशीलता: स्वचालित संचालन और परिशुद्धता काटना उत्पादन में तेजी लाता है, मानव संसाधनों और समय को कम करता है, अपशिष्ट और क्षति को कम करता है, लागत बचत में अनुवाद करता है।
विनिर्देश
| मॉडल | वीएम-400 | वीएम-600 | ||||||
| मशीन का आयाम | 420x520x860 मिमी | 620x720x1060 मिमी | ||||||
| वोल्टेज | 220 वी 50/60 हर्ट्ज | 220 वी 50/60 हर्ट्ज | ||||||
| अधिकतम काटने की लंबाई | 400 मिमी | 600 मिमी | ||||||
| पीसीबी मोटाई | 0.8~3 मिमी | 0.8~3 मिमी | ||||||
| अलगाव की गति | 600 मिमी/सेकंड | 600 मिमी/सेकंड | ||||||
| पृथक्करण प्रकार | गोल ब्लेड/रैखिक ब्लेड | गोल ब्लेड/रैखिक ब्लेड | ||||||
| घटकों की ऊंचाई | 0~70 मिमी | 0~70 मिमी | ||||||
| कार्य तापमान | 30~55°C | 30~55°C | ||||||
| वजन | 50 किलो | 60 किलो |
विशेषताएं
उन्नत उच्च गति काटने की क्षमतापीसीबी रूटर मशीन तेजी से काटने में उत्कृष्ट है, जो मात्रा के बावजूद थोक उत्पादन के लिए आर्थिक लाभ प्रदान करती है।
टचस्क्रीन-सक्षम सटीक संरेखण: काटने की दूरी को समायोजित करने के लिए टचस्क्रीन इंटरफेस का उपयोग करके, मशीन पीसीबी पर वी-स्लॉट के साथ सटीक संरेखण सुनिश्चित करती है, सटीक और निर्दोष काटने के स्ट्रोक प्रदान करती है।
तनाव-कम पैनल डिवीजन: पैनल स्प्लिटिंग के दौरान चलती और स्थिर ब्लेड दोनों का एकीकरण पीसीबी पर तनाव को काफी कम करता है, वेल्डिंग बिंदु फ्रैक्चर को रोकता है और संरचनात्मक अखंडता को संरक्षित करता है।
स्थिर पीसीबी, मोबाइल ब्लेड ऑपरेशन: विभाजन प्रक्रिया के दौरान, पीसीबी स्थिर रहता है जबकि ब्लेड चलता है, प्रत्येक कट में निरंतर गुणवत्ता और सटीकता की गारंटी देता है।
उच्च दक्षता और उच्च गुणवत्ता: मैनुअल विधियों की तुलना में, मशीन वेल्डिंग बिंदुओं पर तनाव को काफी कम करती है, जिससे परिचालन दक्षता और उत्पाद की गुणवत्ता दोनों में वृद्धि होती है।
बहुमुखी काटने की दूरी समायोजन रेंज: 1 से 100 मीटर तक की अनुकूलन योग्य काटने की दूरी के साथ, मशीन ग्राहकों की विविध आवश्यकताओं को समायोजित करती है, जिससे समग्र परिचालन दक्षता बढ़ जाती है।
लचीली प्रारंभ स्थिति विन्यास: प्रारंभिक काटने की स्थिति को स्वतंत्र रूप से सेट करने की क्षमता काटने के लेआउट को अनुकूलित करती है, जिससे मशीन की दीर्घायु और विस्तारित सेवा जीवन में योगदान होता है।
उन्नत डेटा प्रबंधन के लिए गणना कार्यक्षमता: एक गिनती सुविधा से लैस, मशीन उत्पादन के बाद के डेटा का व्यापक विश्लेषण और रिपोर्टिंग सक्षम करती है, जिससे उत्पादन की बेहतर निगरानी और ट्रेस करने में आसानी होती है।

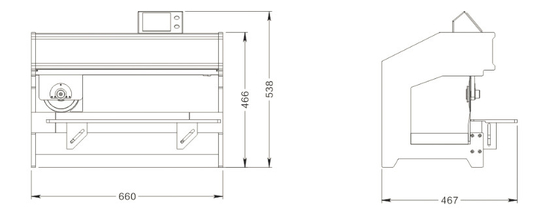

मशीन का आकार
पैकेजिंग के बारे में
