| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआर-7 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

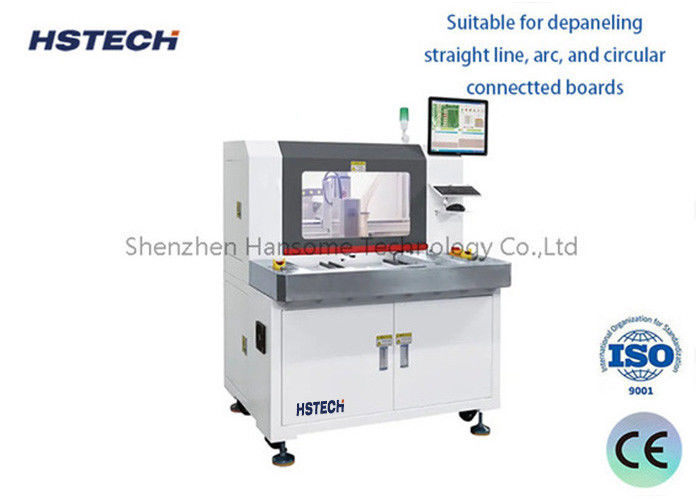

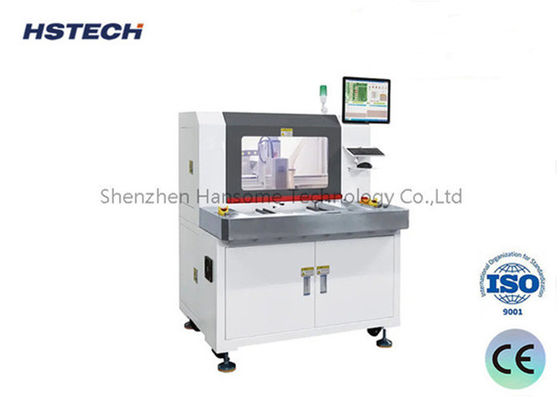

उच्च गति मिनी ऑफलाइन पीसीबीए रूटर मशीन लचीली काटने के साथ छोटे आकार पीसीबी के लिए
परिचय:
यह विशेष रूटिंग मशीन विशेष रूप से छोटे पैमाने पर या व्यक्तिगत पीसीबीए (प्रिंट सर्किट बोर्ड असेंबली) उत्पादन के लिए डिज़ाइन की गई है।इसका प्राथमिक कार्य माउंट घटकों के साथ पीसीबी पर सटीक काटने और विभाजन करना हैउन्नत सीएनसी (कंप्यूटर न्यूमेरिकल कंट्रोल) तकनीक का उपयोग करके, मशीन अपने संचालन में बेजोड़ सटीकता और दोहराव प्रदान करती है।
विशेषताएं:
1.ऑफलाइन स्वचालित पृथक्करण: स्वतंत्र रूप से कार्य करने से यह प्रणाली निर्बाध और कुशल स्वचालित पीसीबी पृथक्करण सुनिश्चित करती है, कार्यप्रवाह को अनुकूलित करती है और डाउनटाइम को कम करती है।
2मिनी पीसीबीए राउटरः छोटे आकार के पीसीबी के लिए एकदम सही, यह कॉम्पैक्ट राउटर तंग फैक्ट्री स्थानों में फिट बैठता है और लागत प्रभावी, स्थान-बचत उत्पादन समाधान प्रदान करता है।
3अनुकूलन योग्य जुड़नारः अनुकूलन योग्य जुड़नार से लैस, मशीन पीसीबी डिजाइनों और आकारों की एक विस्तृत श्रृंखला के लिए संगतता और स्थिरता सुनिश्चित करती है, सटीक प्रसंस्करण की सुविधा प्रदान करती है।
4एकीकृत पीसी और सीसीडी विजुअल सिस्टम: उच्च परिशुद्धता वाली पीसी नियंत्रित प्रणाली और सीसीडी विजुअल सिस्टम के साथ उन्नत, यह राउटर काटने की प्रक्रिया के सटीक संरेखण और निगरानी को सक्षम करता है,असाधारण सटीकता की गारंटी.
5मुआवजा और धूल संग्रह के साथ प्रोग्राम करने योग्यः मुआवजा कार्यों के साथ उन्नत प्रोग्रामिंग क्षमताओं की विशेषता, राउटर मामूली गलतियों के लिए समायोजित करता है और इष्टतम प्रदर्शन बनाए रखता है.एकीकृत धूल संग्रह प्रणाली कार्यक्षेत्र को स्वच्छ और मलबे मुक्त रखती है।
6बड़ी पीसीबी के लिए क्षमताः 410-510 मिमी आकार तक के पीसीबी को संभालने के लिए डिज़ाइन किया गया, यह राउटर विभिन्न उत्पादन आवश्यकताओं को पूरा करने के लिए बहुमुखी प्रतिभा और स्केलेबिलिटी प्रदान करता है।
7बहु-उत्पाद काटने की क्षमताः इसकी बहुमुखी प्रतिभा एक ही मशीन पर दो अलग-अलग प्रकार के उत्पादों को काटने की अनुमति देती है, जिससे दक्षता बढ़ जाती है और विशेष मशीनरी की आवश्यकता कम हो जाती है।
8लचीले संचालन के लिए खुला मंचः रूटर का खुला मंच डिजाइन मैनुअल फीडिंग और अनलोडिंग को सरल बनाता है। वैकल्पिक रूप से,यह पूरी तरह से स्वचालित लोडिंग और अनलोडिंग के लिए एक यांत्रिक हाथ से लैस किया जा सकता है, उत्पादकता को बढ़ावा देना और श्रम लागत को कम करना।
विनिर्देशः
| मॉडल | एआर-7 | एआर-7 मिनी |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| काम करने का आकार | 50x50~410x460 मिमी (अधिकतम) | 50x50~260x310 मिमी (अधिकतम) |
| लोड मोड | मैनुअल | |
| काटने का धुरी/गति | 5000 ~ 60,000 आरपीएम | |
| पीसीबी की मोटाई | 0.4-4 मिमी | |
| अलग करने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| फिक्सिंग प्रकार | उपकरण | |
| प्रोग्रामिंग | विजन शिक्षण, इनलाइन प्रोग्रामिंग | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर रेटिंग, शाफ्ट टंगस्टन स्टील | |
| धूल एकत्र करने की विधि | तल धूल संग्रह | |
| धूल संकलक | 3 चरण, 380V, 1.2KW | |
| शोर | <75dB | |
| नियंत्रण प्रणाली | औद्योगिक पीसी | |
| स्पिंडल ब्रांड | जर्मन ब्रांड, Sycotec 4025 | |
| सर्वो मोटर | ए5 श्रृंखला | |
| गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड | |
| लीड स्क्रू | C5 पीसने वाले पेंच का नेतृत्व | |
| रैखिक मार्गदर्शक | पी रैंक चुप्पी गाइड | |
| कैमरा | जर्मनी ब्रांड इमेजिंग 40W औद्योगिक कैमरा | |
| मशीन का आकार | 700*800*930 मिमी | 500*650*930 मिमी |
| स्क्रीन |
17 इंच
|
|
विशिष्ट अनुप्रयोग परिदृश्यः
व्यक्तिगत या छोटे इलेक्ट्रॉनिक DIY उत्पादन, जैसे कि अपने स्वयं के पीसीबी सर्किट बोर्ड बनाना।
छोटे बैच पीसीबीए उत्पादन, तेजी से प्रोटोटाइप और छोटे बैच परीक्षण उत्पादन के लिए उपयुक्त।
इलेक्ट्रॉनिक उत्पादों की मरम्मत या संशोधन के दौरान पीसीबी काटना और विभाजित करना।
शिक्षण प्रयोगशाला, छात्रों को पीसीबीए प्रसंस्करण प्रौद्योगिकी को समझने दें।
