| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
विशेषताएं
1सीसीडी डिजिटल प्रणाली एक क्रांतिकारी ऑप्टिकल पथ डिजाइन का दावा करती है, जो समान परिपत्र प्रकाश और अनंत रूप से समायोज्य चमक के साथ उज्ज्वल समाक्षीय प्रकाश प्रदान करती है।यह विभिन्न चिह्न बिंदुओं की निर्बाध पहचान करने में सक्षम बनाता है, यहां तक कि असमान टिन-प्लेट, कॉपर-प्लेट, सिल्वर-प्लेट सतहों, गर्म हवा के साथ मिलाप बिंदुओं और विभिन्न रंगों के एफपीसी और पीसीबी पर भी।

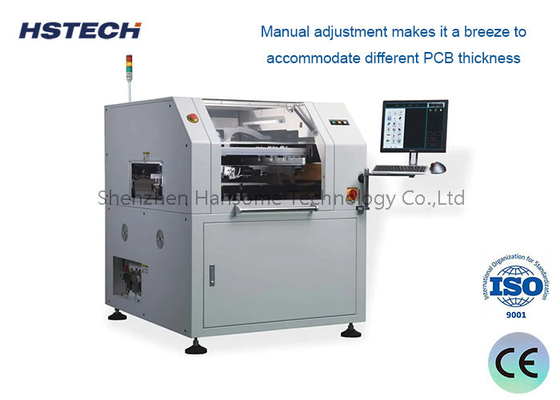

2इस प्रणाली में उच्च परिशुद्धता वाले पीसीबी मोटाई समायोजन और एक मजबूत संरचना है जो स्थिर एक्सवाई आंदोलन सुनिश्चित करती है, जिससे विभिन्न पीसीबी मोटाई के लिए मैनुअल समायोजन सरल हो जाता है।

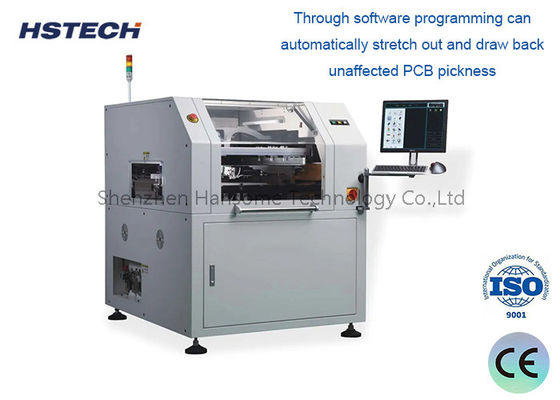

3गाइड रेल पोजिशनिंग सिस्टम में एक हटाने योग्य, अभिनव पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य, लचीला साइड क्लैंप शामिल है, जो एफपीसी और विकृत पीसीबी के लिए अनुकूलित है। एक अद्वितीय क्लैंपिंग प्लेट डिवाइस,सॉफ्टवेयर द्वारा नियंत्रित, स्वचालित रूप से विभिन्न पीसीबी मोटाई के अनुकूल है।
4स्क्वीजी संरचना डिजाइन में एक उन्नत स्क्वीजी प्रणाली शामिल है, जो स्थिरता को बढ़ाती है और स्क्वीजी के जीवन को लम्बी करती है।
5उच्च गति वाले स्टेंसिल सफाई प्रणाली में नीचे की ओर वितरण सफाई संरचना है, जिससे बंद होने वाले उद्घाटनों को रोका जा सकता है और प्रभावी सफाई सुनिश्चित की जा सकती है।विलायक वितरण की लंबाई को सॉफ्टवेयर के माध्यम से आसानी से समायोजित किया जा सकता है.
6नया मल्टीफंक्शन इंटरफेस उपयोगकर्ता के अनुकूल, सहज ज्ञान युक्त है और वास्तविक समय में तापमान और आर्द्रता की निगरानी प्रदान करता है।
