| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

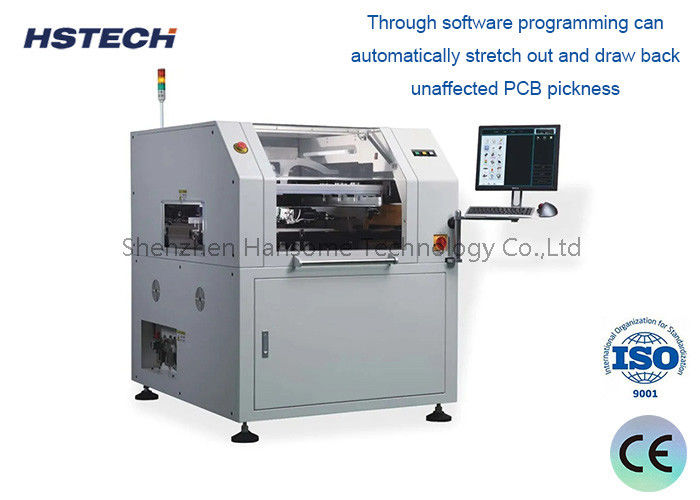

औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
विशेषताएं
सीसीडी डिजिटल प्रणाली में एक अभिनव ऑप्टिकल पथ डिजाइन है जो समान परिपत्र प्रकाश व्यवस्था और उच्च चमक वाले समाक्षीय प्रकाश व्यवस्था प्रदान करता है।दोनों प्रकाश स्रोत प्रणालियों की समायोज्य चमक, एक अनंत लूप में, विभिन्न मार्क बिंदुओं की निर्बाध पहचान की अनुमति देता है, जिसमें टिन-प्लेट, तांबा-प्लेट, चांदी-प्लेट सतहों पर असमान, गर्म हवा के सोल्डरिंग बिंदुओं, एफपीसी,और विभिन्न रंगों के पीसीबी.
यह प्रणाली उच्च परिशुद्धता पीसीबी मोटाई समायोजन और एक मजबूत संरचना प्रदान करती है जो स्थिर एक्सवाई आंदोलन की गारंटी देती है। मैनुअल समायोजन विभिन्न पीसीबी मोटाई को समायोजित करना सरल बनाता है।
गाइड रेल पोजिशनिंग सिस्टम में एक अलग करने योग्य नई पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य लचीला साइड क्लैंप शामिल है, जो एफपीसी और विकृत पीसीबी के लिए अनुकूलित है। एक अद्वितीय क्लैंपिंग प्लेट डिवाइस,सॉफ्टवेयर प्रोग्रामिंग द्वारा नियंत्रित, स्वचालित रूप से बिना किसी समस्या के विभिन्न पीसीबी मोटाई के अनुकूल होता है।
अभिनव स्क्वीजी संरचना डिजाइन में एक व्यापक स्क्वीजी प्रणाली शामिल है जो स्थिरता को बढ़ाता है और स्क्वीजी के जीवनकाल को बढ़ाता है।
हाई-स्पीड स्टेंसिल क्लीनिंग सिस्टम में नीचे की ओर डिस्पेंसिंग क्लीनिंग संरचना है जो बंद होने वाले उद्घाटनों को रोकती है, एक आम समस्या जो अप्रभावी सफाई का कारण बन सकती है।विलायक वितरण लंबाई सॉफ्टवेयर नियंत्रण के माध्यम से आसानी से समायोजित किया जा सकता है.
नया मल्टीफंक्शन इंटरफेस उपयोगकर्ता के अनुकूल, सहज और समझने में आसान है। इसके अतिरिक्त इसमें तापमान और आर्द्रता की वास्तविक समय की निगरानी शामिल है।
