| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
परिचय
G9+ स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन एक प्रीमियम उपकरण है जो उच्च अंत एसएमटी अनुप्रयोगों के लिए अनुकूलित है, जो 03015 घटकों, 0.25 पिच,साथ ही उच्च परिशुद्धता और उच्च गति संचालन प्राप्त करने के लिए.
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जी9+ |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता को दोहराने सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
|
मशीन के आयाम(टावर प्रकाश के बिना) |
1172 ((L) x 1385 ((W) x 1530 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
सीसीडी डिजिटल प्रणाली: एक पूरी तरह से नई ऑप्टिकल पथ प्रणाली के साथ, सीसीडी डिजिटल प्रणाली समान परिपत्र प्रकाश व्यवस्था और उच्च चमक समाक्षीय प्रकाश व्यवस्था प्रदान करती है।चमक को अनंत रूप से समायोजित किया जा सकता है, टिन-प्लेट, कॉपर-प्लेट, सिल्वर-प्लेट, गर्म हवा में मिलाप, एफपीसी और विभिन्न पीसीबी रंगों पर विभिन्न मार्क बिंदुओं (असमान सहित) की आसानी से पहचान करने में सक्षम है।

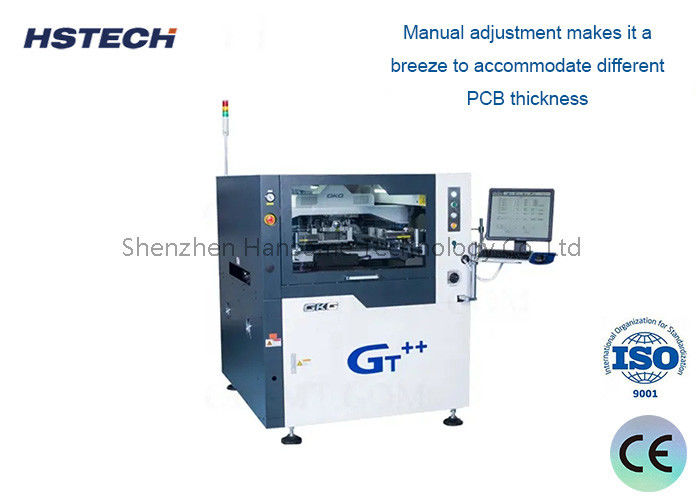

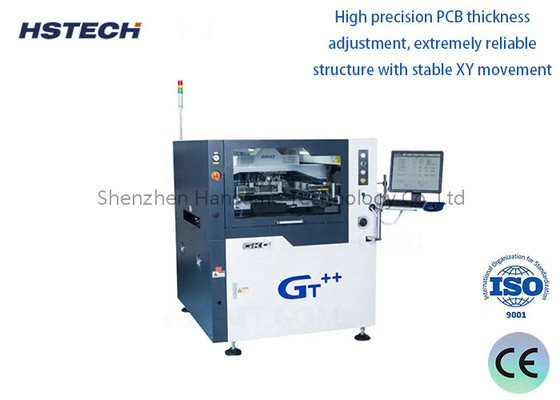

उच्च परिशुद्धता पीसीबी मोटाई समायोजन: स्थिर XY आंदोलन के साथ एक अत्यंत विश्वसनीय संरचना का दावा करते हुए, मैनुअल समायोजन विभिन्न पीसीबी मोटाई को समायोजित करना एक हवा बनाता है।
गाइड रेल पोजिशनिंग सिस्टम: अभिनव गाइड रेल पोजिशनिंग सिस्टम में एक हटाने योग्य पैटर्न गाइड रेल और एक प्रोग्राम करने योग्य लचीला साइड क्लैंप शामिल है, जिसे विशेष रूप से एफपीसी और पीसीबी warpage के लिए डिज़ाइन किया गया है।एक अनूठा क्लैंपिंग प्लेट उपकरण सटीक स्थिति सुनिश्चित करता है, और सॉफ्टवेयर प्रोग्रामिंग विभिन्न पीसीबी मोटाई को समायोजित करने के लिए स्वचालित खिंचाव और वापस लेने की अनुमति देता है।
क्रांतिकारी स्क्वीगी संरचना डिजाइन: नई स्क्वीजी संरचना में एक व्यापक प्रणाली को अपनाया गया है जो स्थिरता को बढ़ाता है और जीवन काल को बढ़ाता है।
उच्च-गति स्टेंसिल सफाई: नीचे की ओर वितरण करने वाली सफाई संरचना प्रभावी रूप से अवरुद्ध उद्घाटनों को रोकती है, जो अप्रभावी सफाई का एक आम कारण है।वितरित विलायक की लंबाई सॉफ्टवेयर नियंत्रण के माध्यम से आसानी से समायोजित किया जा सकता है.
नया बहुक्रिया इंटरफ़ेस: इंटरफ़ेस सरलता, स्पष्टता और उपयोगकर्ता के अनुकूल के लिए डिज़ाइन किया गया है। इसमें वास्तविक समय में तापमान और आर्द्रता निगरानी कार्य शामिल हैं,उपयोगकर्ताओं के लिए आवश्यकतानुसार स्थितियों की निगरानी और समायोजन करना आसान बनाना.
