| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-250एलडी |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

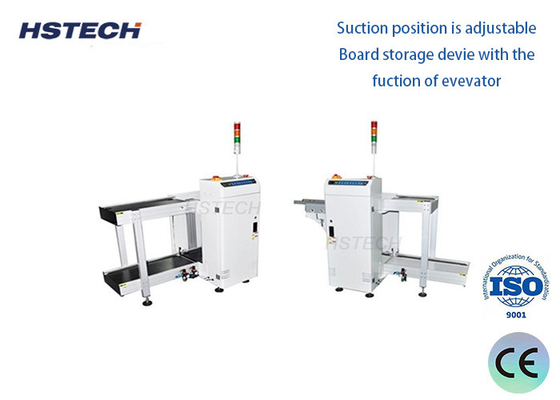

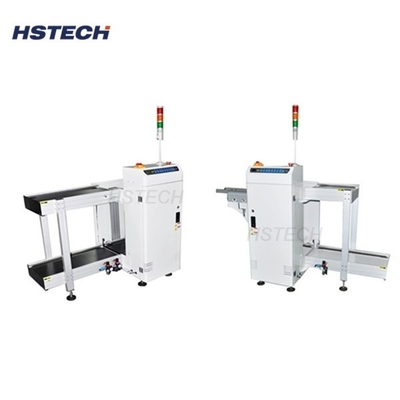

पैनासोनिक पीएलसी पीसीबी लोडर एसएमटी उत्पादन लाइन की शुरुआत के लिए
आवेदन
यह मशीन एसएमटी उत्पादन लाइन में प्रारंभिक घटक के रूप में कार्य करती है, जिससे मैगज़ीन से पीसीबी को अगली मशीन के कन्वेयर बेल्ट में स्थानांतरित करना आसान हो जाता है।
पीसीबी (प्रिंट सर्किट बोर्ड) लोडर पीसीबी असेंबली प्रक्रिया में एक महत्वपूर्ण भूमिका निभाता है। यह स्वचालित रूप से एक उत्पादन लाइन या एक विशिष्ट मशीन में अनपॉप्ड पीसीबी को खिलाने के लिए इंजीनियर है,एक पिक-एंड-प्लेस मशीन या एक मिलाप प्रणाली की तरह.
Fव्यंजन
सही रंग टच स्क्रीन के माध्यम से नियंत्रण
मित्सुबिशी पीएलसी का उपयोग करता है
मैगज़ीन की क्षमताः 1 ऊपर, 1 नीचे, या अनुकूलन योग्य
चयन योग्य पिच विकल्पः 10 मिमी, 20 मिमी, 30 मिमी, 40 मिमी
पीसीबी परिवहन दिशाः बाएं से दाएं (एल-आर) या दाएं से बाएं (आर-एल), वैकल्पिक
मैनुअल या ऑटोमैटिक रन मोड का चयन उपलब्ध
सामने की रेल या पीछे की रेल स्थिर, वैकल्पिक विन्यास
एसएमटी अनुप्रयोगों के लिए मानक ऊंचाईः 920±20 मिमी
स्थिति संकेत के लिए टॉवर प्रकाश प्रदर्शन
SMEMA सिग्नल संगतता
विनिर्देश
| मॉडल | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| वोल्टेज | AC110V/220V,50/60Hz,एक चरण,अधिकतम 300A | |||
| पीसीबी आयाम | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| मैगज़ीन आयाम | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| वायु आपूर्ति | 0.4~0.6Mpa | |||
| परिवहन ऊंचाई | 920±20 ((मिमी) मानक | |||
| लोड करने का समय | 6 सेकंड | |||
| मैगज़ीन बदलने का समय | लगभग 20 सेकंड | |||
| परिवहन दिशा | एल से आर या आर से एल, वैकल्पिक | |||
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी | |||
| पिच | 1-4 ((10 मिमी कदम) | |||
| संचार | SMEMA | |||
| मशीन का आयाम | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| वजन | लगभग 140 किलो | लगभग 180 किलो | लगभग 220 किलो | लगभग 230 किलो |
लाभ
उत्पादन की दक्षता में सुधारः मैन्युअल लोडिंग से जुड़े डाउनटाइम को कम करता है, जिससे अधिक सुचारू कार्यप्रवाह की अनुमति मिलती है।
स्थिरता: पीसीबी को लोड करने की एक सुसंगत और विश्वसनीय विधि प्रदान करता है, जिससे क्षति या असंगतता का जोखिम कम होता है।
श्रम की बचतः श्रम की आवश्यकता को कम करता है, जिससे श्रमिक अन्य महत्वपूर्ण कार्यों पर ध्यान केंद्रित कर सकते हैं।
