| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

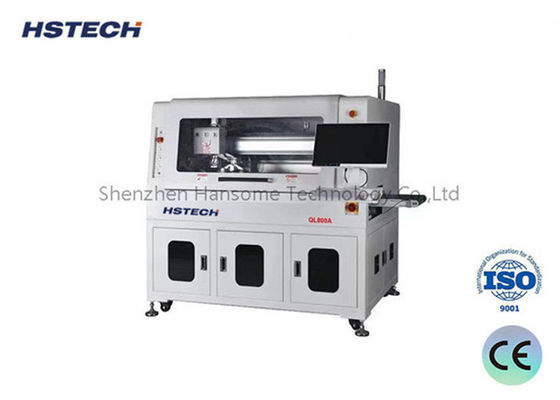

परिचय
इस इनलाइन स्वचालित पीसीबीए रूटिंग मशीन को सटीकता और दक्षता को ध्यान में रखकर बनाया गया है।यह स्वचालित नीचे की ओर रूटिंग प्रक्रिया के दौरान सुरक्षित रूप से पीसीबीए को पकड़ने के लिए एक जिग आधारित प्रणाली का उपयोग करता हैएक बार रूटिंग पूरा हो जाने के बाद, मशीन एक एकीकृत इकाई के रूप में पीसीबीए और जिग दोनों को बारीकी से उठाने और सटीक रूप से तैनात करने के लिए एक उन्नत नोजल सक्शन तंत्र का उपयोग करती है।यह अत्याधुनिक सुविधा मशीन को कुशलता से मुहर छेद को अलग करने की अनुमति देती है, घुमावदार पीसीबी और अन्य अनियमित रूप से जुड़े पीसीबी विन्यास, जिससे उत्पादन कार्यप्रवाहों का अनुकूलन और समग्र उत्पादकता में वृद्धि होती है।
विशेषताएं

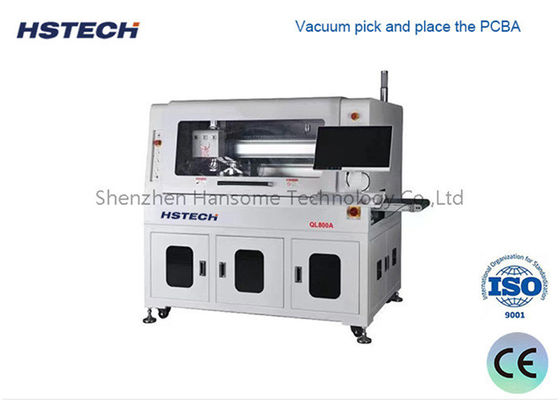

पीसीबीए को वैक्यूम आधारित प्रणाली का उपयोग करके सटीक रूप से उठाया और रखा जाता है, जिससे सटीक और सुरक्षित हैंडलिंग सुनिश्चित होती है।
मशीन पीसीबीए की विशिष्ट आवश्यकताओं के अनुरूप सटीकता के साथ नीचे काटने के संचालन करती है।
इसमें दो-प्लेटफॉर्म काटने की क्षमता है, जिससे एक साथ या बारी-बारी से काटने की प्रक्रियाओं की अनुमति देकर उत्पादकता बढ़ जाती है।
एकीकृत टूटे हुए चाकू का पता लगाने से किसी भी समस्या की तत्काल पहचान सुनिश्चित होती है, त्वरित रखरखाव की सुविधा होती है और डाउनटाइम कम होता है।
यह मशीन स्वचालित उत्पादन लाइनों से सहज रूप से जुड़ी होती है, जिससे शुरू से अंत तक सुचारू और कुशल कार्यप्रवाह की सुविधा होती है।
एसपीसी (सांख्यिकीय प्रक्रिया नियंत्रण) सांख्यिकी कार्यक्षमता से लैस, यह ईआरपी प्रणालियों के साथ निर्बाध रूप से एकीकृत होता है,उत्पादन प्रदर्शन के बारे में मूल्यवान जानकारी प्रदान करना और डेटा आधारित निर्णय लेने में सुविधा प्रदान करना.
वैकल्पिक सुविधाओं में अतिरिक्त बहुमुखी प्रतिभा के लिए स्वचालित उपकरण परिवर्तन, बढ़ी हुई सुरक्षा के लिए एक विस्फोट-सबूत वैक्यूम क्लीनर और इष्टतम सक्शन प्रदर्शन बनाए रखने के लिए हवा की मात्रा की निगरानी शामिल है।
तकनीकी विवरण
| मॉडल | QL800A | |
| पीसीबी का अधिकतम आकार | 260x340 मिमी | |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी | |
| पीसीबी की मोटाई | 0.4-6 मिमी | |
| ट्रांसमिशन ऊंचाई | 900±50 मिमी | |
| परिवहन दिशा | बाएँ से दाएँ | |
| परिवहन की गति | 1500 मिमी/सेकंड अधिकतम) समायोज्य | |
| लोड मोड | अनुभाग प्रकार का परिवहन मार्गदर्शक रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफेस | SMEMA | |
| पीसीबी पोजिशनिंग | फिक्स्चर की स्थिति | |
| पिकिंग सिस्टम | वैक्यूम सक्शन पिकअप | |
| काटने का धुरी/गति | 60,000 rpm/min, जर्मनी का ब्रांड ((वैकल्पिक 100,000 rpm/min, जर्मनी का ब्रांड) | |
| शीतलन प्रकार | स्व-कूल्ड प्रकार | |
| स्वचालित उपकरण परिवर्तन | वैकल्पिक | |
| तोड़ चाकू जाँच | हाँ | |
| अलग करने की गति | 5-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर घूर्णन, शाफ्ट टंगस्टन स्टील | |
| स्थिति की सटीकता दोहराएं | ±0.1 मिमी | |
| समन्वित चलती गति | 1000 मिमी/सेकंड | |
| आउट प्लेट प्रकार | ईएसडी बेल्ट परिवहन/बैच पैनल अग्रेषण इकाई | |
| अपशिष्ट संग्रह | कचरा संग्रह | |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER ड्राइंग आयात / संपादन कार्यक्रम | |
| वायु आपूर्ति | 5 से 8 किलोग्राम/सेमी3 | |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| मशीन का आकार | 1500x850x1600 मिमी | |
| वजन | लगभग 800 किलो | |
मशीन का आकार
निचले आकार का रूटिंग और धूल कलेक्टर
इमेजिंग कैमरा, मोरिटेक्स लेंस और माप-स्तर प्रकाश स्रोत के साथ उत्कृष्ट सीसीडी प्रणाली, मशीन के कैलिब्रेशन, मुआवजे और पोजिशनिंग का समर्थन करने के लिए,बड़ी स्थिरता और विरोधी गड़बड़ी क्षमता के साथ.
पिकिंग, प्लेसमेंट, अनलोडिंग और उत्पादन के लिए सर्वशक्तिमान वैक्यूम सक्शन चक।
मिश्रित अनलोडिंग प्रणाली, ईएसडी एंटी-स्टैटिक बेल्ट का उपयोग शीर्ष पक्ष पर अलग उत्पाद को ले जाने के लिए किया जाता है, और अपशिष्ट को नीचे की ओर ले जाया जाता है, इस विधि से बहुत जगह बचाई जाती है।
