| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआर-7 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

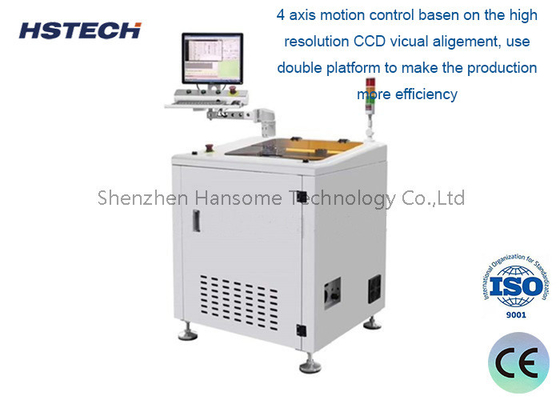

उच्च गति मिनी ऑफलाइन पीसीबीए रूटर मशीन लचीली काटने के साथ छोटे आकार पीसीबी के लिए
परिचय:
यह उपकरण विशेष रूप से छोटे पैमाने पर या व्यक्तिगत पीसीबीए (प्रिंट सर्किट बोर्ड असेंबली) उत्पादन के लिए तैयार एक समर्पित रूटिंग मशीन है।यह मुख्य रूप से पीसीबी पर सटीक काटने और विभाजन संचालन करने के लिए कार्य करता है जिसमें पहले से ही घटकों को घुड़सवार किया गया हैयह मशीन अपनी प्रक्रियाओं में बेजोड़ परिशुद्धता और दोहराव प्राप्त करती है, जिसे उन्नत सीएनसी (कंप्यूटर न्यूमेरिकल कंट्रोल) तकनीक द्वारा सुविधा प्रदान की जाती है।
विशेषताएं:
ऑफ़लाइन स्वचालित पृथक्करण: यह प्रणाली स्वतंत्र रूप से काम करती है, जिससे पीसीबी के निर्बाध और कुशल स्वचालित पृथक्करण की अनुमति मिलती है, कार्यप्रवाह को अनुकूलित करती है और डाउनटाइम को कम करती है।
मिनी पीसीबीए रूटर: छोटे आकार के पीसीबी को संभालने के लिए आदर्श, यह कॉम्पैक्ट राउटर न केवल संकीर्ण फैक्ट्री स्थानों में फिट बैठता है बल्कि लागत प्रभावी और स्थान-बचत उत्पादन समाधानों में भी योगदान देता है।
अनुकूलित फिक्स्चर: मशीन अनुकूलन योग्य जुड़नार से लैस है, जो पीसीबी डिजाइनों और आकारों की एक विस्तृत श्रृंखला के लिए संगतता और स्थिरता सुनिश्चित करता है, सटीक प्रसंस्करण की सुविधा देता है।
एकीकृत पीसी और सीसीडी विजुअल सिस्टम: उच्च परिशुद्धता वाली पीसी-नियंत्रित प्रणाली और सीसीडी (चार्ज-कपल्ड डिवाइस) दृश्य प्रणाली के साथ उन्नत, यह काटने की प्रक्रिया के सटीक संरेखण और निगरानी की अनुमति देता है,उत्कृष्ट सटीकता की गारंटी.
मुआवजा और धूल संग्रह के साथ प्रोग्राम करने योग्य: अंतर्निहित मुआवजा कार्यों के साथ उन्नत प्रोग्रामिंग क्षमताओं की विशेषता है, यह मामूली गलतियों के लिए समायोजित करता है और चरम प्रदर्शन को बनाए रखता है।एकीकृत धूल संग्रह प्रणाली कार्यक्षेत्र को साफ और मलबे से मुक्त रखती है.
अधिकतम 410-510 मिमी पीसीबीए के लिए क्षमता: 410-510 मिमी आकार तक के पीसीबी को संभालने के लिए डिज़ाइन किया गया, यह राउटर विभिन्न उत्पादन आवश्यकताओं के लिए बहुमुखी प्रतिभा और स्केलेबिलिटी सुनिश्चित करता है।
लचीला बहु-उत्पाद काटने: इसकी बहुमुखी प्रतिभा एक ही मशीन पर दो अलग-अलग प्रकार के उत्पादों को काटने की अनुमति देती है, जिससे दक्षता बढ़ जाती है और कई विशेष मशीनों की आवश्यकता कम हो जाती है।
मैनुअल या स्वचालित संचालन के लिए खुला मंच: राउटर में एक खुला प्लेटफार्म डिजाइन है जो मैनुअल फीडिंग और अनलोडिंग ऑपरेशन को सरल बनाता है।यह वैकल्पिक रूप से पूरी तरह से स्वचालित लोडिंग और अनलोडिंग के लिए एक यांत्रिक हाथ (रोबोट) से लैस किया जा सकता है, उत्पादकता में वृद्धि और श्रम लागत में कमी।
विनिर्देशः
| मॉडल | एआर-7 | एआर-7 मिनी |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| काम करने का आकार | 50x50~410x460 मिमी (अधिकतम) | 50x50~260x310 मिमी (अधिकतम) |
| लोड मोड | मैनुअल | |
| काटने का धुरी/गति | 5000 ~ 60,000 आरपीएम | |
| पीसीबी की मोटाई | 0.4-4 मिमी | |
| अलग करने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| फिक्सिंग प्रकार | उपकरण | |
| प्रोग्रामिंग | विजन शिक्षण, इनलाइन प्रोग्रामिंग | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर रेटिंग, शाफ्ट टंगस्टन स्टील | |
| धूल एकत्र करने की विधि | तल धूल संग्रह | |
| धूल संकलक | 3 चरण, 380V, 1.2KW | |
| शोर | <75dB | |
| नियंत्रण प्रणाली | औद्योगिक पीसी | |

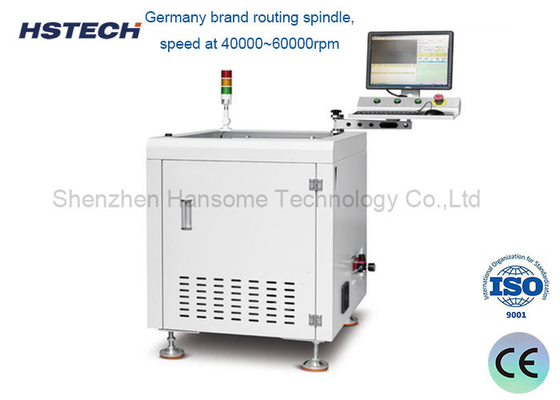

| स्पिंडल ब्रांड | जर्मन ब्रांड, Sycotec 4025 | |
| सर्वो मोटर | ए5 श्रृंखला | |
| गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड | |
| लीड स्क्रू | C5 पीसने वाले पेंच का नेतृत्व | |
| रैखिक मार्गदर्शक | पी रैंक चुप्पी गाइड | |
| कैमरा | जर्मनी ब्रांड इमेजिंग 40W औद्योगिक कैमरा | |
| मशीन का आकार | 700*800*930 मिमी | 500*650*930 मिमी |
| स्क्रीन |
17 इंच
|
|
विशिष्ट अनुप्रयोग परिदृश्यः
व्यक्तिगत या छोटे इलेक्ट्रॉनिक DIY उत्पादन, जैसे कि अपने स्वयं के पीसीबी सर्किट बोर्ड बनाना।
छोटे बैच पीसीबीए उत्पादन, तेजी से प्रोटोटाइप और छोटे बैच परीक्षण उत्पादन के लिए उपयुक्त।
इलेक्ट्रॉनिक उत्पादों की मरम्मत या संशोधन के दौरान पीसीबी काटना और विभाजित करना।
शिक्षण प्रयोगशाला, छात्रों को पीसीबीए प्रसंस्करण प्रौद्योगिकी को समझने दें।
