| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | सीएम-610 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

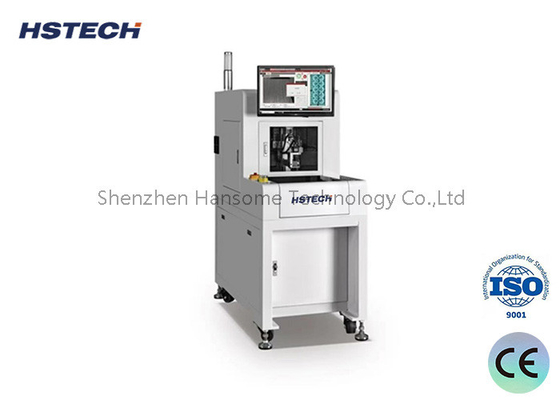

एकल प्लेटफार्म ऑफलाइन पीसीबी रूटर ऑटो Depaneling PCBA काटने की मशीन
विवरण
यह एक अत्याधुनिक, फर्श-माउंटेड, पूरी तरह से स्वचालित पीसीबीए रूटिंग सिस्टम है, जो विशेष रूप से एकल-प्लेटफॉर्म संचालन के लिए बनाया गया है। इसमें एक निर्बाध,सहज सेटअप और सटीक नियंत्रण के लिए पीसी आधारित प्रोग्रामिंग इंटरफ़ेसउच्च गति वाले रूटिंग स्पिंडल से लैस यह मशीन, एक सटीक जिग के साथ तालमेल में, विशेषज्ञता से स्टैम्प किए गए छेद, घुमावदार पीसीबी और अन्य अनियमित रूप से आपस में जुड़े घटकों को अलग करती है।सभी एक साथ नीचे रूटिंग और धूल निष्कर्षण निष्पादन करते हुए, स्वच्छ और कुशल कार्यप्रवाह सुनिश्चित करता है।
विशेषताएं
इस प्रणाली में एक उपयोगकर्ता के अनुकूल चीनी/अंग्रेजी सॉफ्टवेयर ऑपरेशन इंटरफ़ेस है, जो वैश्विक पहुंच को बढ़ावा देता है और उपयोगकर्ता अनुभव को बढ़ाता है।

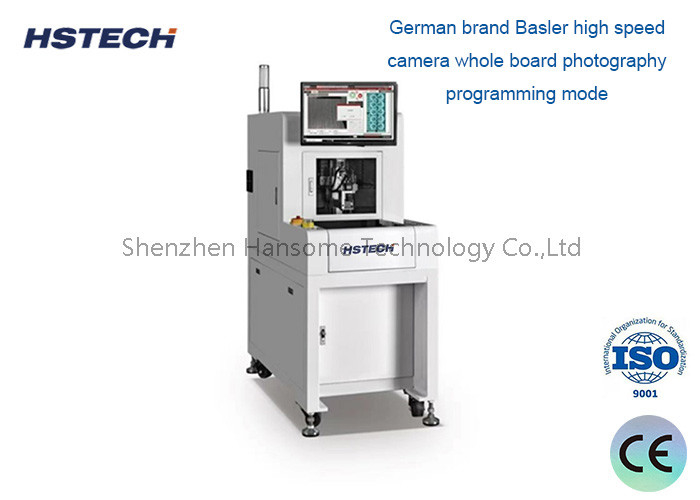

जर्मन इंजीनियर बासलर हाई-स्पीड कैमरे को एकीकृत करके, यह पूरे बोर्ड फोटोग्राफी प्रोग्रामिंग प्रदान करता है,अतुलनीय लचीलापन और सुविधा के लिए रिमोट कंट्रोल और डिबगिंग क्षमताओं को सशक्त बनाना.
उन्नत कार्यक्षमताओं से लैस, जिसमें स्वचालित रूटिंग टूल (बिट) स्वैपिंग, ब्रेक टूल डिटेक्शन, और टूल ऊंचाई ऑटो-सुधार शामिल हैं, यह निरंतर,न्यूनतम डाउनटाइम के साथ सटीक संचालन, उत्पादकता को अधिकतम करना।
जबकि यह मुख्य रूप से एकल-टेबल संचालन के लिए डिज़ाइन किया गया है, यह प्रणाली स्केलेबल भी है, जिससे क्षमता बढ़ाने के लिए दो मशीनों के एकीकरण की अनुमति मिलती है।यह स्वायत्त रूप से काम कर सकता है, उत्पादन दक्षता में नाटकीय वृद्धि और श्रम लागत को कम करना।
आवेदन
फुल विजन इंटेलिजेंट राउटर एक बहुमुखी, उद्योग-अज्ञेय समाधान के रूप में कार्य करता है,उपभोक्ता इलेक्ट्रॉनिक्स और घरेलू उपकरणों से लेकर ऑटोमोबाइल इलेक्ट्रॉनिक्स और उससे आगे के उद्योगों के विविध स्पेक्ट्रम की सेवा, जहां जटिल मल्टी-बोर्ड पीसीबी काटने के संचालन सर्वोपरि हैं। इसकी अत्याधुनिक क्षमताएं पीसीबी काटने की चुनौतियों की एक विस्तृत श्रृंखला से निपटने में सटीकता और दक्षता की गारंटी देती हैं।
विनिर्देश
| मशीन का मॉडल | RT३३० |
| पीसीबी कटिंग का आकार | 310*360MM |
| काटने की वस्तु | वी-ग्रुव, स्टैम्प छेद, गोलाकार बिंदु, आदि। |
| काटने की मेज | एकल मेज |
| काटने की सटीकता | ±0.08MM |
| पुनरावृत्ति सटीकता | ±0.015MM |
| अधिकतम धुरी गति | X,Y1,Y2:1000mm/s,Z अक्षः800mm/s |
| स्पिंडल | चाइनीज ब्रांड |
| उपकरण परिवर्तन मोड | मैनुअल उपकरण परिवर्तन |
| स्पिंडल रूटिंग गति | मैक्स:60000आरपीएम |
| उपकरण का पता लगाना | स्वचालित उपकरण डूबना, उपकरण तोड़ना (वैकल्पिक) |
| काटने की गति | 5~100mm/s समायोज्य |
| पीसीबी काटने की मोटाई | 0.3-3.0MM |
| प्रोग्रामिंग विधि | पूर्ण पैनल फोटोग्राफी, चित्र रेखांकन शिक्षण |
| नियंत्रण विधि | पीसी परिशुद्धता 3-अक्ष नियंत्रण प्रणाली |
| एक्स, वाई1, वाई2, जेड ड्राइविंग मेथोस | घरेलू सर्वो ड्राइव (पैनसोनिक विकल्प) |
| उपयुक्त रूटिंग बिट्स का आकार | 0.8 ∙3.0 एमएम |
| विद्युत आपूर्ति | AC220V 50/60HZ एकल चरण |
| मशीन का आकार | L*W*H ((1250mm*650mm*1550mm) |
| मशीन का वजन | 300 किलो |
| धूल साफ करने की शक्ति | 3HP |
| धूल साफ करने वाली बिजली की आपूर्ति | AC380V 3 चरण |
| धूल मुक्त आकार | L*W*H ((800mm*400mm*780mm) |
| धूल-साफ़ करनेवाला | 60 किलो |
| धूल साफ करने की विधि | ऊपरी तरफ/नीचे आकार की सफाई (वैकल्पिक) |
आयाम
मशीन का विवरण
सुपर विजन सिस्टम ((जर्मनी इंडस्ट्रियल इमेजिंग कैमरा और जापान के ब्रांड मोरिटेक्स लेंस से लैस), और ईएसडी ब्रश टॉप साइड डस्ट कलेक्शन डिवाइस।
एकीकृत काटने की प्रणाली ((जिग या चुंबकीय अंगूठी के साथ काटने), और चुंबकीय अंगूठी पिन ((पेटेंट डिजाइन)
विश्वसनीय काटने की प्रणाली ((जर्मनी Sycotec धुरी और आवृत्ति उलटा का उपयोग करें),Win7/Win10 अंग्रेजी संस्करण प्रणाली।
