| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-288 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

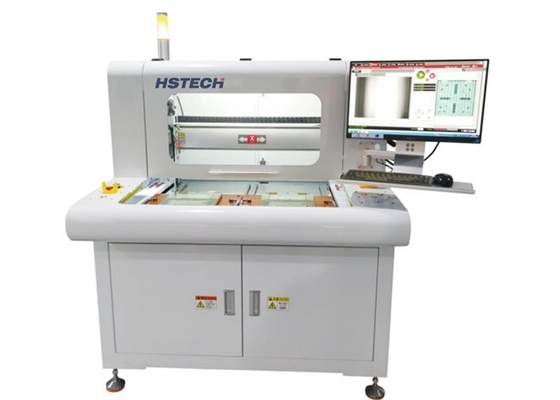

RT350/360/360A/380A लगातार काम के लिए दोहरी मेज के साथ जुड़वां टेबल पीसीबी राउटर मशीन
मुख्य विशेषताएं
विनिर्देश
| मशीन मॉडल | NT1 | NT2 | आरटी३६०ए | RT380A |
| पीसीबी काटने का आकार | ३४०*३६०एमएम | ३४०*३६०एमएम | ३४०*३६०एमएम | 350*250 मिमी |
| काटने की वस्तु | रेखाएं, बिंदु, चाप, वृत्त आदि | रेखाएं, बिंदु, चाप, वृत्त आदि | रेखाएं, बिंदु, चाप, वृत्त आदि | वी-ग्रुव, स्टैम्प छेद, गोलाकार बिंदु, आदि |
| काटने की मेज | जुड़वां मेज | जुड़वां मेज | जुड़वां मेज | जुड़वां मेज |
| काटने की सटीकता | ±0.08MM | ±0.05 मिमी | ±0.05 मिमी | ±0.05 मिमी |
| पुनरावृत्ति सटीकता | ±0.015MM | ±0.01MM | ±0.01MM | ±0.01MM |
| अधिकतम धुरी गति | X,Y1,Y2:1000mm/s,Z अक्षः800mm/s | X,Y1,Y2:1000mm/s,Z अक्षः800mm/s | X,Y1,Y2:1000mm/s,Z अक्षः800mm/s | X,Y1,Y2:1000mm/s,Z अक्षः800mm/s |
| स्पिंडल | चीनी ब्रांड | चीनी ब्रांड/NSK धुरी (वैकल्पिक) | जापान NSK/जर्मनी Sycotec | वी-ब्लेड+चीनी ब्रांड का धुरी |
| उपकरण परिवर्तन मोड | मैनुअल उपकरण परिवर्तन | मैनुअल उपकरण परिवर्तन | स्वचालित | मैनुअल उपकरण परिवर्तन |
| स्पिंडल रूटिंग गति | मैक्स:60000आरपीएम | मैक्स:60000आरपीएम | मैक्स:60000आरपीएम | मैक्स:60000आरपीएम |
| उपकरण का पता लगाना | स्वचालित उपकरण डूबना, उपकरण तोड़ना | स्वचालित उपकरण डूबना, उपकरण तोड़ना | स्वचालित उपकरण डूबने, उपकरण टूटने और स्लाइडिंग उपकरण का पता लगाने | स्वचालित उपकरण डूबने, उपकरण टूटने और स्लाइडिंग उपकरण का पता लगाने |
| काटने की गति | 5~100mm/s समायोज्य | 5~100mm/s समायोज्य | 5~100mm/s समायोज्य | 5~100mm/s समायोज्य |
| पीसीबी काटने की मोटाई | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| प्रोग्रामिंग विधि | पूर्ण पैनल फोटोग्राफी, चित्र रेखांकन शिक्षण | पूर्ण पैनल फोटोग्राफी, चित्र रेखांकन शिक्षण | पूर्ण पैनल फोटोग्राफी, चित्र रेखांकन शिक्षण | पूर्ण पैनल फोटोग्राफी, चित्र रेखांकन शिक्षण |
| नियंत्रण विधि | पीसी परिशुद्धता 4 अक्ष नियंत्रण | पीसी परिशुद्धता 6 अक्ष नियंत्रण | पीसी परिशुद्धता 6 अक्ष नियंत्रण | पीसी परिशुद्धता 6 अक्ष नियंत्रण |
| एक्स, वाई1, वाई2, जेड चालित मोटर | चीनी ब्रांड सर्वो ड्राइवर | पैनासोनिक ए6 सर्वो ड्राइवर | पैनासोनिक ए6 सर्वो ड्राइवर | पैनासोनिक ए6 सर्वो ड्राइवर |
| उपयुक्त रूटिंग बिट्स का आकार | 0.8 ∙3.0 एमएम | 0.8 ∙3.0 एमएम | 0.8 ∙3.0 एमएम | 0.8 ∙3.0 एमएम |
| विद्युत आपूर्ति | AC220V 50/60HZ एकल चरण | AC220V 50/60HZ एकल चरण | AC220V 50/60HZ एकल चरण | AC220V 50/60HZ एकल चरण |
| मशीन का आकार |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
| मशीन का वजन | 800 किलो | 800 किलो | 800 किलो | 800 किलो |
| धूल साफ करने की शक्ति | 3HP | 3HP | 3HP | 3HP |
| धूल साफ करने वाली बिजली की आपूर्ति | AC380V 3 चरण | AC380V 3 चरण | AC380V 3 चरण | AC380V 3 चरण |
| धूल मुक्त आकार |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
| धूल-साफ़ करनेवाला | 155 किलो | 155 किलो | 155 किलो | 155 किलो |
| धूल साफ करने की विधि | ऊपरी तरफ/नीचे आकार की सफाई (वैकल्पिक) | ऊपरी तरफ/नीचे आकार की सफाई (वैकल्पिक) | ऊपरी तरफ/नीचे आकार की सफाई (वैकल्पिक) | ऊपरी तरफ/नीचे आकार की सफाई (वैकल्पिक) |
सात कार्यात्मक मेनू
1उपकरण की जानकारी
कैमरों, प्रकाश स्रोतों, औजारों आदि के उपयोग सहित मशीन की स्थिति की जानकारी प्रदर्शित करता है।
2कार्यक्रम संपादक
इस मोड में, छवि शिक्षण पद्धति के माध्यम से काटने की रेखा को जल्दी और सटीक रूप से संपादित किया जा सकता है।
3.सिस्टम प्रोग्राम
इस मोड में, उपयोगकर्ता को केवल प्रारंभ बिंदु और अंत बिंदु सेट करने की आवश्यकता होती है, और मशीन स्वचालित रूप से पूरी काटने की प्रक्रिया को पूरा करेगी।
4स्थिति सुधार
इस इंटरफेस में आप स्थिति निर्धारित कर सकते हैं। जब स्थिति प्राप्त होती है, तो मशीन स्वचालित रूप से पता लगाएगी और रुक जाएगी।
5.मैनुअल मोड
इस मोड में, उपयोगकर्ता मशीन के विभिन्न कार्यों को मैन्युअल रूप से नियंत्रित कर सकता है, जिसमें एक्स/वाई अक्ष आंदोलन, उपकरण घूर्णन आदि शामिल हैं।
6. सेटिंग्स बनाए रखें
इस इंटरफेस में आप मशीन के कार्य लॉग को देख सकते हैं, जिसमें उत्पादन तिथि, कार्य समय, दोष रिकॉर्ड आदि शामिल हैं।
7.प्रक्रिया पैरामीटर
इस इंटरफ़ेस में आप मशीन के विभिन्न मापदंडों को सेट कर सकते हैं, जिसमें कैमरा मापदंड, प्रकाश स्रोत मापदंड, उपकरण मापदंड आदि शामिल हैं।
लाभ
उपकरण टूटने का पता लगाने का कार्य, उपकरण के उपयोग की स्थिति की वास्तविक समय की निगरानी
उपकरण बदलने के समय ऊंचाई विचलन समस्याओं से बचने के लिए स्वचालित उपकरण सुधार समारोह

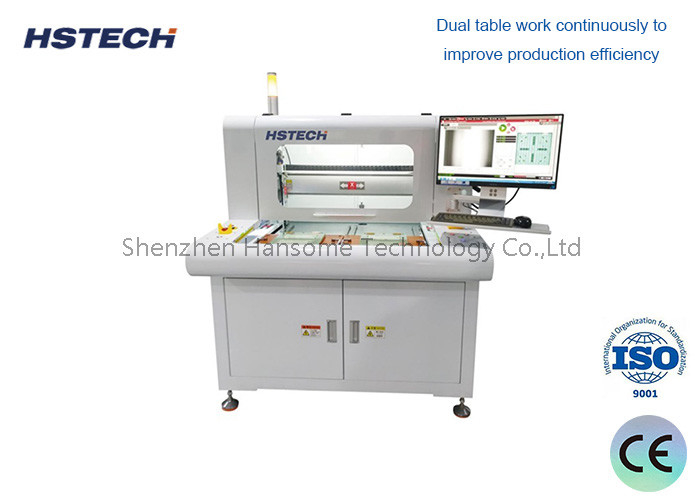

मशीन की उत्पादकता को अधिकतम करने के लिए दोहरे टेबलटेप लगातार काम करते हैं
आरा प्रकार के ब्लेड और धुरी मार्ग संयुक्त काटने
