| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | वीएम-400 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

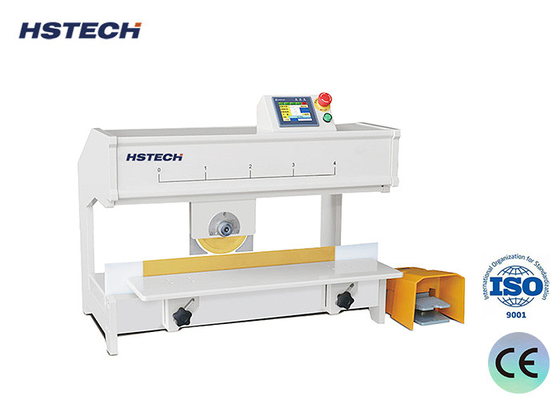

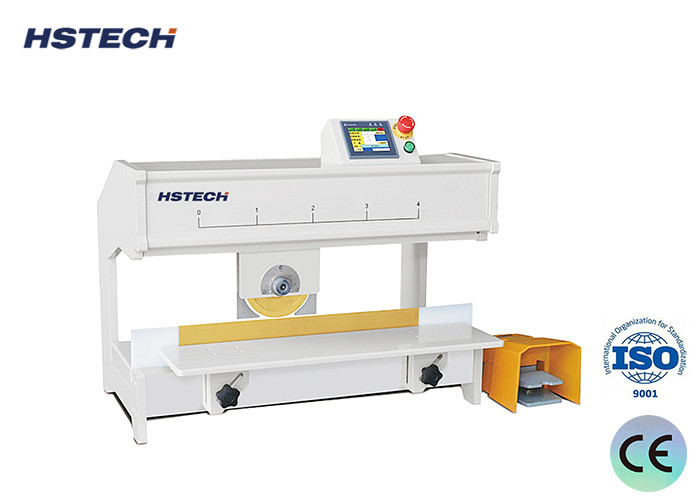

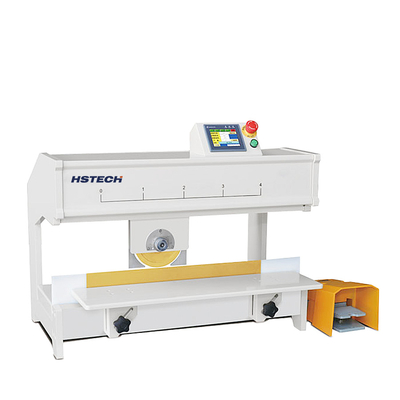

हमारे शीर्ष-ऑफ-द-लाइन पीसीबी रूटर मशीन के साथ परिशुद्धता काटने का अनुभव
परिचय
पीसीबी रूटर मशीन प्रिंटेड सर्किट बोर्ड (पीसीबी) काटने और पृथक्करण के क्षेत्र में एक प्रचलित उपकरण के रूप में खड़ा है। यहाँ इसकी विशेषताओं और क्षमताओं का एक व्यापक अवलोकन हैः
पीसीबी रूटर मशीन विशेष रूप से पीसीबी के सटीक काटने और कुशल पृथक्करण के लिए डिज़ाइन की गई है।इसमें विभिन्न विनिर्माण सेटिंग्स में सटीक और विश्वसनीय परिणाम सुनिश्चित करने के लिए उन्नत प्रौद्योगिकियां शामिल हैंमशीन की मजबूत संरचना, इसके सहज नियंत्रण प्रणाली के साथ संयुक्त, उत्पादन लाइनों में निर्बाध एकीकरण की अनुमति देता है, समग्र उत्पादकता और गुणवत्ता में वृद्धि करता है।
उपकरण की संरचना: पीसीबी राउटर में एक फ्रेम, वर्कबेंच, कटिंग टूल्स, कंट्रोल एंड मॉनिटरिंग सिस्टम और मोशन कंट्रोल सिस्टम शामिल हैं। फ्रेम संरचना का समर्थन करता है, वर्कबेंच में पीसीबी, टूल्स कट,नियंत्रण प्रणाली पैरामीटर और मॉनिटर सेट करता है, और गति प्रणाली उपकरण आंदोलनों को निर्देशित करती है।
स्वचालित काटने: पूर्व निर्धारित काटने के मार्गों, गति, गहराई आदि के साथ, पीसीबी रूटर मैनुअल इनपुट को कम करके और उत्पादकता और सटीकता में वृद्धि करते हुए कार्यों को स्वचालित करता है।
बहुमुखी काटने के तरीके: विभिन्न पीसीबी डिजाइनों को पूरा करने के लिए रैखिक, वी-आकार, परिपत्र और अन्य काटने की तकनीकों के अनुकूल है।
परिशुद्धता काटना: सटीक काटने के लिए सटीक उपकरण और प्रौद्योगिकी का उपयोग करता है, पूर्व निर्धारित मार्गों और विनिर्देशों का पालन करता है, गुणवत्ता स्थिरता सुनिश्चित करता है।
उधार लेने की क्षमता: काटने के बाद, यह किनारों को हटा देता है, बर्स, अवशेषों को हटा देता है, बोर्ड की गुणवत्ता और उपस्थिति में सुधार करता है।
दक्षता और लागत-प्रभावशीलता: स्वचालित संचालन और परिशुद्धता काटना उत्पादन में तेजी लाता है, मानव संसाधनों और समय को कम करता है, अपशिष्ट और क्षति को कम करता है, लागत बचत में अनुवाद करता है।
विनिर्देश
| मॉडल | वीएम-400 | वीएम-600 | ||||||
| मशीन का आयाम | 420x520x860 मिमी | 620x720x1060 मिमी | ||||||
| वोल्टेज | 220 वी 50/60 हर्ट्ज | 220 वी 50/60 हर्ट्ज | ||||||
| अधिकतम काटने की लंबाई | 400 मिमी | 600 मिमी | ||||||
| पीसीबी मोटाई | 0.8~3 मिमी | 0.8~3 मिमी | ||||||
| अलगाव की गति | 600 मिमी/सेकंड | 600 मिमी/सेकंड | ||||||
| पृथक्करण प्रकार | गोल ब्लेड/रैखिक ब्लेड | गोल ब्लेड/रैखिक ब्लेड | ||||||
| घटकों की ऊंचाई | 0~70 मिमी | 0~70 मिमी | ||||||
| कार्य तापमान | 30~55°C | 30~55°C | ||||||
| वजन | 50 किलो | 60 किलो |
विशेषताएं
उच्च गति काटनापीसीबी रूटर मशीन मात्रा के बावजूद तेजी से काटने की क्षमता प्रदान करती है, बड़े पैमाने पर उत्पादन में आर्थिक दक्षता सुनिश्चित करती है।
सटीक संरेखण: काटने की दूरी निर्धारित करने के लिए टचस्क्रीन इंटरफेस का उपयोग करके, मशीन पीसीबी में वी-स्लॉट के साथ सटीक रूप से संरेखित होती है, सटीक और त्रुटि मुक्त काटने के स्ट्रोक की गारंटी देती है।
तनाव में कमी के साथ पैनल विभाजन: पैनल स्प्लिटिंग के दौरान चलती और स्थिर ब्लेडों का संयुक्त उपयोग पीसीबी पर तनाव को कम करता है, वेल्डिंग बिंदुओं पर टूटने को प्रभावी ढंग से रोकता है, संरचनात्मक अखंडता सुनिश्चित करता है।
स्थिर पीसीबी, गतिशील ब्लेड: विभाजन प्रक्रिया के दौरान, पीसीबी स्थिर रहता है जबकि ब्लेड आगे और पीछे चलता है, लगातार गुणवत्ता और सटीकता सुनिश्चित करता है।
बेहतर दक्षता और गुणवत्ता: मैनुअल ऑपरेशन की तुलना में, मशीन वेल्डिंग स्पॉट पर तनाव को काफी कम करती है, जिससे काम करने की दक्षता और उत्पाद की गुणवत्ता दोनों में सुधार होता है।
लचीली काटने की दूरी: 1 से 100 मीटर की स्वतंत्र रूप से समायोज्य काटने की दूरी के साथ, मशीन ग्राहकों की विविध आवश्यकताओं को पूरा करती है और परिचालन दक्षता में वृद्धि करती है।
अनुकूलन योग्य प्रारंभ स्थिति: काटने की प्रारंभिक स्थिति को स्वतंत्र रूप से सेट करने की क्षमता अनुकूलित काटने के पैटर्न सुनिश्चित करती है, जिससे मशीन की दीर्घकालिक स्थायित्व और जीवन काल में योगदान होता है।
डेटा प्रबंधन के लिए गणना कार्य: एक गिनती सुविधा से लैस, मशीन उत्पादन के बाद डेटा विश्लेषण और रिपोर्टिंग को सुविधाजनक बनाती है, उत्पादन प्रबंधन और ट्रेसेबिलिटी को बढ़ाती है।

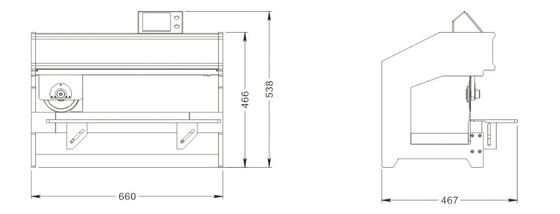

मशीन का आकार
पैकेजिंग के बारे में
