| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | सीएम-610 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

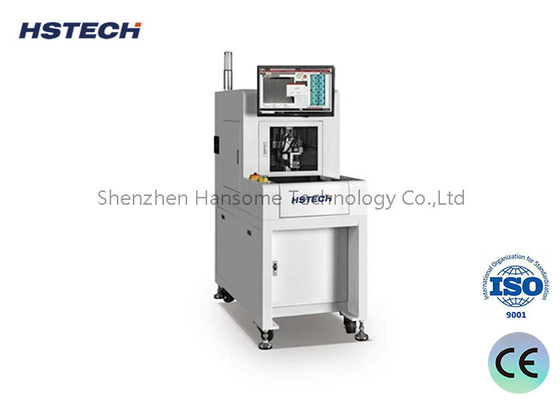

एकल प्लेटफार्म ऑफलाइन पीसीबी रूटर ऑटो Depaneling PCBA काटने की मशीन
विवरण
यह एक फर्श-माउंटेड, पूरी तरह से स्वचालित पीसीबीए रूटिंग सिस्टम है जिसे एकल-प्लेटफॉर्म संचालन के लिए डिज़ाइन किया गया है। यह निर्बाध सेटअप और नियंत्रण के लिए पीसी-आधारित प्रोग्रामिंग इंटरफ़ेस को शामिल करता है।मशीन एक उच्च गति रूटिंग धुरी है कि दावा करता है, एक परिशुद्धता jig के साथ संयोजन में, ठीक से मुहर छेद, घुमावदार पीसीबी और अन्य अनियमित रूप से जुड़े घटकों को अलग करता है,जबकि एक ही समय में एक स्वच्छ और कुशल प्रक्रिया के लिए नीचे रूटिंग और धूल संग्रह प्रदर्शन.
विशेषताएं
वैश्विक पहुंच और उपयोग में आसानी के लिए एक उपयोगकर्ता के अनुकूल चीनी/अंग्रेजी सॉफ्टवेयर ऑपरेटिंग सिस्टम की विशेषता है।

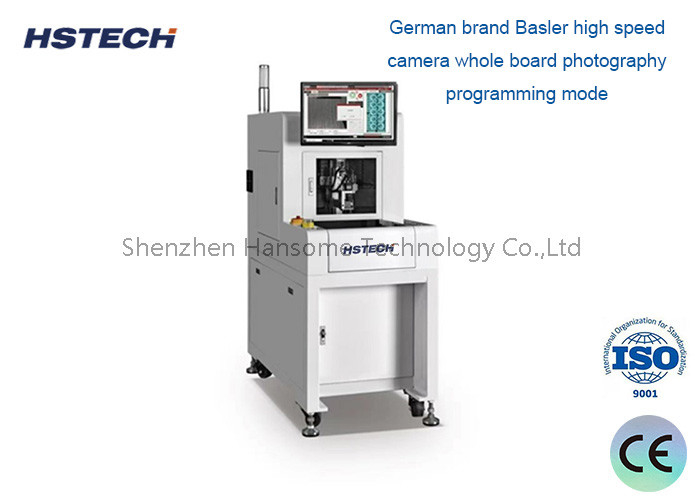

पूर्ण-बोर्ड फोटोग्राफी प्रोग्रामिंग के लिए एक जर्मन ब्रांड बास्लर हाई-स्पीड कैमरा को एकीकृत करता है, जो अंतिम लचीलापन और सुविधा के लिए रिमोट कंट्रोल और डिबगिंग क्षमताओं को सक्षम करता है।
उन्नत सुविधाओं से लैस जैसे स्वचालित रूटिंग टूल (बिट) बदलना, ब्रेक टूल का पता लगाना, और टूल ऊंचाई सुधार, न्यूनतम डाउनटाइम के साथ निरंतर और सटीक संचालन सुनिश्चित करना।
एकल-टेबल संचालन के लिए डिज़ाइन किया गया है, लेकिन दो मशीनों के संयोजन के लिए भी अनुकूलन योग्य है, जो स्केलेबल उत्पादन की अनुमति देता है। जब एक रोबोट के साथ जोड़ा जाता है, तो उपकरण मानव रहित काम कर सकता है,उत्पादन की दक्षता में उल्लेखनीय वृद्धि और श्रम लागत में कमी.
आवेदन
फुल विजन इंटेलिजेंट राउटर एक बहुमुखी समाधान है जो उपभोक्ता इलेक्ट्रॉनिक्स, घरेलू उपकरण, ऑटोमोबाइल इलेक्ट्रॉनिक्स,और अन्य क्षेत्रों में जो जटिल बहु-बोर्ड पीसीबी काटने के संचालन की आवश्यकता हैइसकी उन्नत क्षमताएं विभिन्न पीसीबी काटने के कार्यों को संभालने में सटीकता और दक्षता सुनिश्चित करती हैं।
विनिर्देश
| मशीन का मॉडल | RT३३० |
| पीसीबी कटिंग का आकार | 310*360MM |
| काटने की वस्तु | वी-ग्रुव, स्टैम्प छेद, गोलाकार बिंदु, आदि। |
| काटने की मेज | एकल मेज |
| काटने की सटीकता | ±0.08MM |
| पुनरावृत्ति सटीकता | ±0.015MM |
| अधिकतम धुरी गति | X,Y1,Y2:1000mm/s,Z अक्षः800mm/s |
| स्पिंडल | चाइनीज ब्रांड |
| उपकरण परिवर्तन मोड | मैनुअल उपकरण परिवर्तन |
| स्पिंडल रूटिंग गति | मैक्स:60000आरपीएम |
| उपकरण का पता लगाना | स्वचालित उपकरण डूबना, उपकरण तोड़ना (वैकल्पिक) |
| काटने की गति | 5~100mm/s समायोज्य |
| पीसीबी काटने की मोटाई | 0.3-3.0MM |
| प्रोग्रामिंग विधि | पूर्ण पैनल फोटोग्राफी, चित्र रेखांकन शिक्षण |
| नियंत्रण विधि | पीसी परिशुद्धता 3-अक्ष नियंत्रण प्रणाली |
| एक्स, वाई1, वाई2, जेड ड्राइविंग मेथोस | घरेलू सर्वो ड्राइव (पैनसोनिक विकल्प) |
| उपयुक्त रूटिंग बिट्स का आकार | 0.8 ∙3.0 एमएम |
| विद्युत आपूर्ति | AC220V 50/60HZ एकल चरण |
| मशीन का आकार | L*W*H ((1250mm*650mm*1550mm) |
| मशीन का वजन | 300 किलो |
| धूल साफ करने की शक्ति | 3HP |
| धूल साफ करने वाली बिजली की आपूर्ति | AC380V 3 चरण |
| धूल मुक्त आकार | L*W*H ((800mm*400mm*780mm) |
| धूल-साफ़ करनेवाला | 60 किलो |
| धूल साफ करने की विधि | ऊपरी तरफ/नीचे आकार की सफाई (वैकल्पिक) |
आयाम
मशीन का विवरण
सुपर विजन सिस्टम ((जर्मनी इंडस्ट्रियल इमेजिंग कैमरा और जापान के ब्रांड मोरिटेक्स लेंस से लैस), और ईएसडी ब्रश टॉप साइड डस्ट कलेक्शन डिवाइस।
एकीकृत काटने की प्रणाली ((जिग या चुंबकीय अंगूठी के साथ काटने), और चुंबकीय अंगूठी पिन ((पेटेंट डिजाइन)
विश्वसनीय काटने की प्रणाली ((जर्मनी Sycotec धुरी और आवृत्ति उलटा का उपयोग करें),Win7/Win10 अंग्रेजी संस्करण प्रणाली।
