| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |
पीसीबी रूटर मशीन - सीसीडी विजुअल संरेखण, Hiwin गाइड, टूल लाइफ मॉनिटर, 0.5-3 मिमी काटने
मशीन का परिचय
RM-F550 एक अत्याधुनिक राउटर मशीन है जिसे विशेष रूप से पूरे प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) को व्यक्तिगत बोर्डों में परिशुद्धता से जोड़ने के लिए डिज़ाइन किया गया है।यह एक उच्च स्थिर मंच है कि अद्वितीय काम सटीकता की गारंटी शामिल है, 300*350 मिमी के मानक कार्य मंच के आकार के साथ, विभिन्न पीसीबीए आकारों को समायोजित करता है।
बड़ी परियोजनाओं के लिए RM-F550 400 * 600 मिमी के विस्तारित प्लेटफॉर्म विकल्प प्रदान करता है, इसकी बहुमुखी प्रतिभा को बढ़ाता है और विविध उत्पादन आवश्यकताओं को पूरा करता है।मशीन उपयोगकर्ता के अनुकूल "दृश्य" प्रोग्रामिंग क्षमताओं का दावा करती है, तेजी से और सटीक सेटअप के लिए ऑनलाइन प्रोग्रामिंग प्रक्रिया को सुव्यवस्थित करता है। यह सुविधा न केवल संचालन को सरल बनाती है, बल्कि डिपेनेलिंग प्रक्रिया की वास्तविक समय की निगरानी की भी अनुमति देती है,प्रत्येक चरण में स्थिरता और गुणवत्ता सुनिश्चित करना.
मुख्य विशेषताएं
हम ग्राहकों को प्रीमियम औद्योगिक उपकरण प्रदान करते हैं जो प्रदर्शन, स्थिरता और सुरक्षा में उत्कृष्ट है। यह उच्च परिशुद्धता रैखिक गाइड, उन्नत नियंत्रण कार्ड,और विश्वसनीय सर्वो मोटर्स, उच्च गुणवत्ता और विश्वसनीयता सुनिश्चित करता है।
उच्च संकल्प सीसीडी दृश्य संरेखण प्रौद्योगिकी का लाभ उठाते हुए, हमारे 4-अक्ष गति नियंत्रण प्रणाली एक दो-प्लेटफ़ॉर्म डिजाइन का उपयोग करके उत्पादन दक्षता को अधिकतम करती है। यह सेटअप प्रक्रिया को सुव्यवस्थित करता है,निर्बाध संक्रमण और निरंतर संचालन की अनुमति देता है.
जर्मन निर्मित रूटिंग स्पिंडल से लैस इस मशीन में 40,000 से 60,000 आरपीएम तक की घूर्णन गति होती है, जिससे सटीक और कुशल काटने की क्षमता सुनिश्चित होती है।
गति में उच्चतम सटीकता और चिकनाई बनाए रखने के लिए, हम ताइवान Hiwin ब्रांड गाइड का उपयोग करते हैं। ये उच्च गुणवत्ता वाले घटक एक निर्बाध और विश्वसनीय चलती प्रणाली की गारंटी देते हैं,समग्र प्रदर्शन में सुधार.
हमारे उपकरण में उपकरण जीवन निगरानी की सुविधा है, एक स्मार्ट सुविधा जो एक निर्दिष्ट दूरी पार करने के बाद स्वचालित रूप से कटर की स्थिति को समायोजित करती है।यह अभिनव प्रणाली एक निर्बाध ब्लेड के लिए निर्बाध संक्रमण द्वारा निरंतर संचालन सुनिश्चित करता है, डाउनटाइम को कम करने और उत्पादकता को अधिकतम करने के लिए।
बहुमुखी और अनुकूलन योग्य, यह मशीन उत्पादन आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करने के लिए, सीधे, चाप और परिपत्र कनेक्शन के साथ पीसीबी को डेमेलिंग करने में सक्षम है।

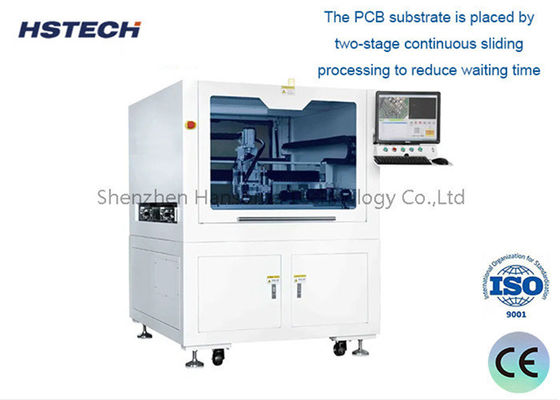

उत्पादन प्रवाह को और अधिक अनुकूलित करने के लिए, पीसीबी सब्सट्रेट को दो-चरण निरंतर स्लाइडिंग प्रणाली के माध्यम से संसाधित किया जाता है। यह डिजाइन प्रतीक्षा समय को कम करता है और थ्रूपुट को अधिकतम करता है,अधिक कुशल और उत्पादक कार्यप्रवाह को सक्षम करना.
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
मशीन का विवरण
पैकेजिंग के बारे में
