| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |
उच्च गति वक्र पीसीबी काटने की मशीन पीसीबी उत्पादन लाइन के लिए एसएमटी कटर
मशीन का परिचय

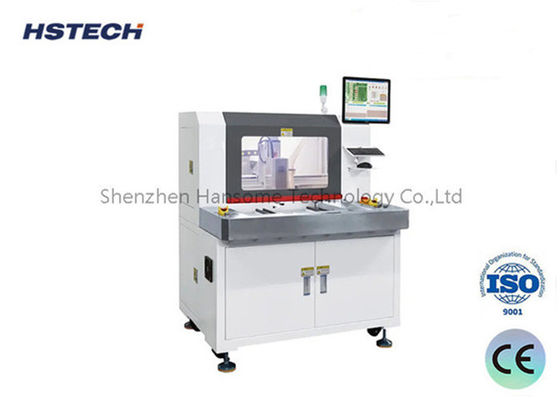

अभिनव आरएम-एफ 550 राउटर मशीन का परिचय, जिसे प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) के परिशुद्धता विनिर्माण के लिए डिज़ाइन किया गया है। यह उन्नत मशीन एक चट्टान-ठोस प्लेटफॉर्म का दावा करती है,मानक 300*350 मिमी कार्यक्षेत्र पर निर्दोष कार्य परिशुद्धता सुनिश्चित करना.
बड़ी परियोजनाओं के लिए एक विस्तारित 400 * 600 मिमी मंच विकल्प उपलब्ध है। आरएम-एफ 550 उपयोगकर्ता के अनुकूल "दृश्य" प्रोग्रामिंग के साथ संचालन को सरल बनाता है, जिससे त्वरित और सटीक ऑनलाइन सेटअप संभव हो जाता है,जबकि निर्बाध निष्पादन के लिए depaneling प्रक्रिया की निगरानी भी.
मुख्य विशेषताएं
ग्राहकों को उच्च प्रदर्शन, स्थिरता और सुरक्षा के साथ प्रीमियम औद्योगिक उपकरण प्रदान करें, जिसमें उच्च परिशुद्धता वाले रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर्स जैसे शीर्ष पायदान के घटकों का उपयोग किया जाता है।
उच्च-रिज़ॉल्यूशन सीसीडी दृश्य संरेखण और दो-प्लेटफॉर्म डिजाइन के आधार पर 4-अक्षीय गति नियंत्रण के साथ उत्पादन दक्षता में वृद्धि।
एक जर्मन ब्रांड रूटिंग धुरी से लैस, बेहतर काटने के प्रदर्शन के लिए 40,000 से 60,000 आरपीएम तक की गति प्रदान करता है।
ताइवान हिविन ब्रांड गाइड के साथ चलती प्रणाली में सटीकता और चिकनी सुनिश्चित करें।
उपकरण जीवन निगरानी लागू करें। कटर स्वचालित रूप से एक पूर्व निर्धारित दूरी पार करने के बाद एक नई, अनकट ब्लेड स्थिति में समायोजित करता है, उपकरण उपयोग को अनुकूलित करता है।

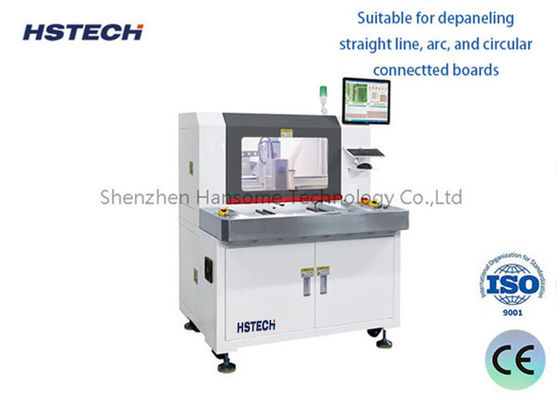

विभिन्न पीसीबी लेआउट, जिसमें सीधी रेखाएं, आर्क और परिपत्र कनेक्शन शामिल हैं, के लिए बहुमुखी।
पीसीबी सब्सट्रेट प्लेसमेंट के लिए दो-चरण निरंतर स्लाइडिंग प्रोसेसिंग सिस्टम को अपनाकर उत्पादन को सुव्यवस्थित करें, प्रतीक्षा समय को कम करें और आउटपुट को अधिकतम करें।
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
मशीन का विवरण
