| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |
उच्च गति वक्र पीसीबी काटने की मशीन पीसीबी उत्पादन लाइन के लिए एसएमटी कटर
मशीन का परिचय
आरएम-एफ550 एक अत्याधुनिक राउटर मशीन है, जिसे विशेष रूप से पूरे प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) को व्यक्तिगत बोर्डों में कुशलतापूर्वक डिफ़ॉल्ट करने के लिए डिज़ाइन किया गया है।यह अभिनव मशीन एक अत्यधिक स्थिर मंच का दावा करती हैऑपरेशन के दौरान बेजोड़ परिशुद्धता सुनिश्चित करने के लिए, 300*350 मिमी का माप।
अधिक बहुमुखी प्रतिभा की आवश्यकता वाले उपयोगकर्ताओं के लिए, 400*600 मिमी का विस्तारित प्लेटफॉर्म विकल्प भी उपलब्ध है।RM-F550 अपने सहज ज्ञान युक्त "दृश्य प्रोग्रामिंग इंटरफ़ेस" के साथ प्रोग्रामिंग प्रक्रिया को और सरल बनाता हैइसके अतिरिक्त, इसमें उन्नत निगरानी क्षमताएं शामिल हैं, जो वास्तविक समय में डिमेंटलिंग प्रक्रिया का पता लगाने और पर्यवेक्षण करने की अनुमति देती हैं।
मुख्य विशेषताएं

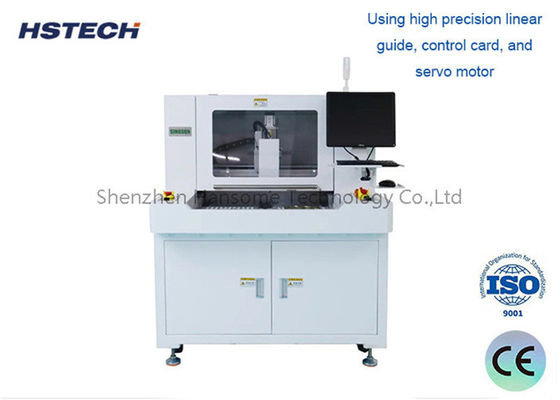

हम ग्राहकों को उच्च प्रदर्शन, स्थिरता और सुरक्षा को जोड़ने वाले शीर्ष स्तरीय औद्योगिक उपकरण प्रदान करते हैं। यह सटीक रैखिक गाइड, उन्नत नियंत्रण कार्ड के उपयोग के माध्यम से प्राप्त किया जाता है,और विश्वसनीय सर्वो मोटर्स।
उत्पादकता बढ़ाने के लिए, हमारी मशीन में उच्च संकल्प सीसीडी दृश्य संरेखण के आधार पर 4-अक्ष गति नियंत्रण है,अधिकतम दक्षता के लिए उत्पादन प्रक्रियाओं को सुव्यवस्थित करने वाले दो-प्लेटफॉर्म डिजाइन द्वारा पूरक.
जर्मन ब्रांड के रूटिंग स्पिंडल से सुसज्जित, जो 40,000 से 60,000 आरपीएम तक की गति से चलने में सक्षम है, हमारी मशीन विभिन्न अनुप्रयोगों के लिए त्वरित और सटीक काटने को सुनिश्चित करती है।
बेजोड़ सटीकता और चिकनी गति के लिए, हम अपनी चलती प्रणालियों में ताइवान हिविन ब्रांड गाइड को शामिल करते हैं, यह सुनिश्चित करते हुए कि प्रत्येक ऑपरेशन अधिकतम सटीकता के साथ निष्पादित किया जाए।
उपकरण जीवन निगरानी को शामिल करते हुए, हमारी मशीन स्वचालित रूप से काटने की स्थिति को समायोजित करती है जब यह एक पूर्व निर्धारित दूरी पार कर जाती है, एक अप्रयुक्त ब्लेड पर निर्बाध रूप से स्विच करती है,इस प्रकार उपकरण के उपयोग का अनुकूलन और समग्र जीवनकाल का विस्तार.
अपनी क्षमताओं में बहुमुखी, यह मशीन कई प्रकार की विनिर्माण आवश्यकताओं को पूरा करने के लिए, सीधे, चाप और परिपत्र कनेक्शन वाले डेपनीलिंग बोर्डों में कुशल है।

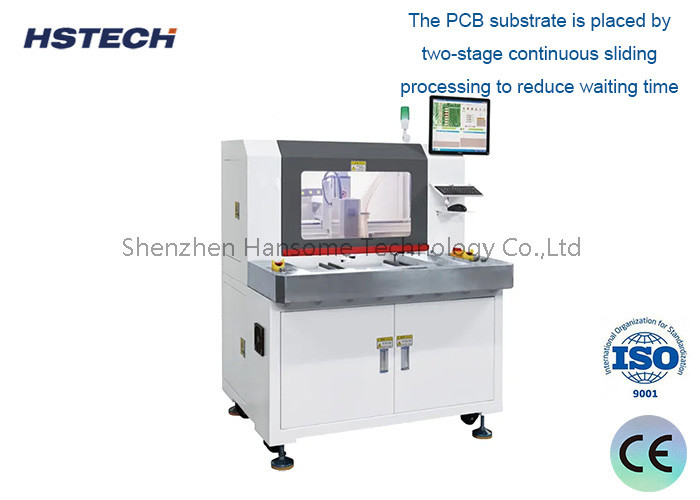

प्रतीक्षा समय को कम करने और उत्पादन को अधिकतम करने के लिए, पीसीबी सब्सट्रेट दो चरणों में निरंतर स्लाइडिंग प्रसंस्करण से गुजरता है,संचालन के बीच निर्बाध संक्रमण और उत्पादन दक्षता में वृद्धि सुनिश्चित करना.
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
