| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

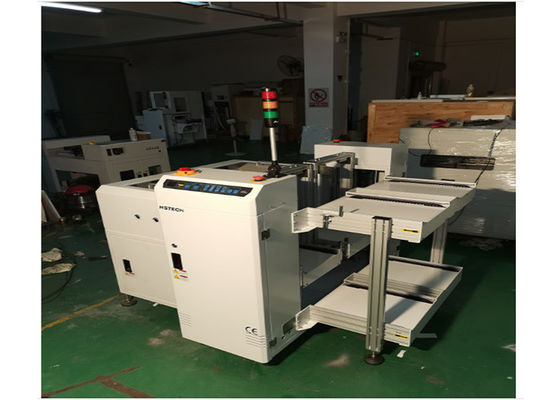

एसएमटी उत्पादन लाइन अच्छा/अच्छा बोर्ड पृथक्करण पत्रिका एनजी ओके पीसीबी अनलोडर
परिचय
यह इकाई एओआई प्रक्रिया के निचले भाग में कार्यरत है।यह स्वचालित रूप से गैर अनुरूप (एनजी) और अनुरूप (ओके) बोर्डों को उनके संबंधित नामित पत्रिकाओं में अलग करता हैपीसीबी के कुशल और संगठित छँटाई सुनिश्चित करना।
तकनीकी विवरण
| कार्य | संकेत प्राप्त करके एनजी/ओके बोर्डों को अलग से इकट्ठा करें। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड का समय | प्रत्येक लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| कन्वेयर बेल्ट | ईएसडी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 15L/मिनट |
| पत्रिकाओं की संख्या | ऊपरी:1 पत्रिका, निचली ओर:2 पत्रिकाएं |
| संकेत | SMEMA |
| विकल्प |
1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा।
|
विशेषताएं
पीएलसी प्रोग्रामिंग नियंत्रण: इकाई एक पीएलसी (प्रोग्राम करने योग्य तर्क नियंत्रक) से सुचारू और कुशल संचालन सुनिश्चित करने के लिए सटीक और विश्वसनीय प्रोग्रामिंग नियंत्रण के लिए सुसज्जित है।
उपयोगकर्ता के अनुकूल एलईडी झिल्ली नियंत्रण कक्ष: एक 'सॉफ्ट टच' एलईडी झिल्ली नियंत्रण पैनल के साथ, इंटरफ़ेस सहज और नेविगेट करने में आसान है, जो एक निर्बाध उपयोगकर्ता अनुभव प्रदान करता है।
समायोज्य स्वर सेटिंग: इकाई चयन योग्य पिच सेटिंग प्रदान करती है, जिससे विभिन्न पीसीबी आकारों और विन्यासों को समायोजित करने में लचीलापन की अनुमति मिलती है।
मैगज़ीन संरेखण के लिए स्तर क्लैंप टॉगल करें: टॉगल लेवल क्लैंप से लैस, पत्रिकाओं को आसानी से संरेखित और सुरक्षित किया जा सकता है, सटीक और स्थिर बोर्ड प्लेसमेंट सुनिश्चित करता है।
दबाव विनियमन के साथ वायवीय पुशर: वायवीय धक्का दबाव विनियमन के साथ बनाया गया है, बोर्ड स्थानांतरण के दौरान लागू बल पर सटीक नियंत्रण की अनुमति देता है, क्षति के जोखिम को कम करता है।
त्वरित पत्रिका परिवर्तन के साथ उच्च थ्रूपुट: इकाई में उच्च थ्रूपुट क्षमताएं हैं, जो कि लघु पत्रिका परिवर्तन समय द्वारा पूरक हैं, जिससे उत्पादन दक्षता अधिकतम होती है।
एओआई से स्वचालित एनजी/ओके बोर्ड सॉर्टिंग: एओआई प्रणालियों के साथ सहजता से एकीकृत, इकाई स्वचालित रूप से अलग-अलग पत्रिकाओं में गैर-अनुरूप (एनजी) और अनुरूप (ओके) बोर्डों को एकत्र और संग्रहीत करती है,निरीक्षण और छँटाई की प्रक्रिया को सुव्यवस्थित करना.
मानक एसएमईएमए संचार इंटरफ़ेस: एक मानक SMEMA (Surface Mount Equipment Manufacturers Association) संचार इंटरफेस से लैस, इकाई को मौजूदा उत्पादन लाइनों में आसानी से एकीकृत किया जा सकता है,निर्बाध संचार और डेटा आदान-प्रदान की सुविधा.
मॉडल
| मॉडल | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1950 * 1600 * 1200 मिमी | 2300*1760*1200 मिमी | 2500*1880*1200 मिमी | 2500*2160*1200 मिमी |
| वजन | 220 किलो | 280 किलो | 340 किलोग्राम | 380 किलो |
