| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-310एल |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

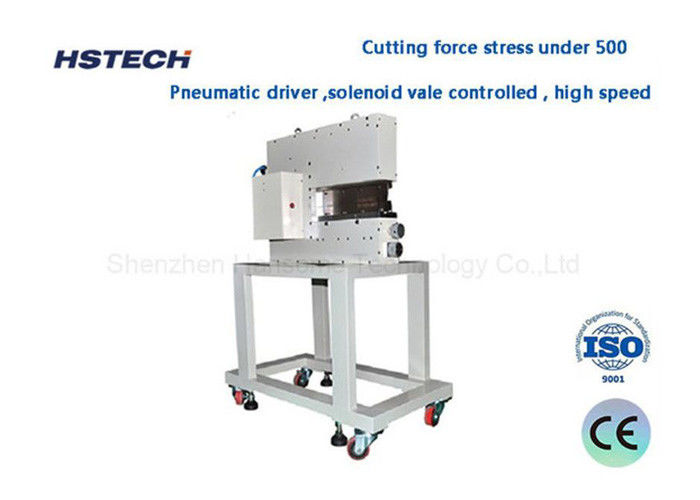

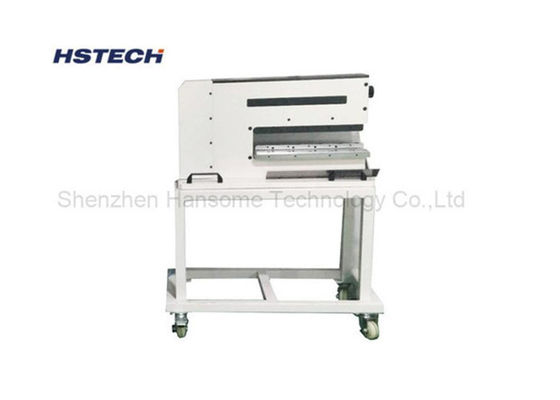

आसान संचालन के लिए समायोज्य ब्लेड ऊंचाई के साथ V-CUT पीसीबी डिपैनलिंग उपकरण
परिचय:
एचएस-310 एक अत्याधुनिक मशीन है, जो एक वायवीय ड्राइव द्वारा संचालित होती है और विद्युत द्वारा नियंत्रित होती है,एक नमूना डिजाइन के साथ जो प्रत्येक ऑपरेशन के दौरान न्यूनतम काटने तनाव के लिए सेंसर उपकरणों को शामिल करता हैएसएमडी पीसीबीए या पतली प्लेटों के सटीक पृथक्करण के लिए आदर्श, यह इष्टतम प्रदर्शन और सटीकता सुनिश्चित करता है।
विशेष रूप से नाजुकता के लिए डिज़ाइन की गई, हमारी सीधी चाकू प्रकार की विभाजक मशीनें सावधानीपूर्वक पूर्व-साइट किए गए पैनल बोर्डों को अलग करती हैं, झुकने या तनाव तनाव को समाप्त करती हैं।यह सौम्य प्रक्रिया सबसे संवेदनशील एसएमडी घटकों को भी सुरक्षित रखती हैइस प्रकार उत्पाद की गुणवत्ता और विश्वसनीयता में वृद्धि होती है।
अभिनव ब्लेड डिजाइन के लिए धन्यवाद, मशीन सुरक्षित रूप से उच्च घटकों के साथ बोर्डों को अलग करती है।यह घोंसले के आकार के चाकू का उपयोग करता है जो ठीक से ग्रूव के भीतर काटता है, जो किसी भी काटने के तनाव को प्रेरित किए बिना 1 मिमी या उससे कम पतली बोर्डों को अलग करने की अनुमति देता है, सुरक्षित और कुशल प्रसंस्करण सुनिश्चित करता है।
विशेषताएं:
सटीकता और सुरक्षा सुनिश्चित करने के लिए, काटने के बल का तनाव 500 से कम रहता है, और काटने की प्रक्रिया कंपन और शोर से रहित है, किसी भी संभावित क्षति से संवेदनशील घटकों की रक्षा करती है।
सोलेनोइड वाल्व नियंत्रण के साथ एक वायवीय ड्राइवर द्वारा संचालित, मशीन उच्च गति प्रदर्शन प्रदान करती है, जो कुशल और त्वरित काटने के संचालन को सुनिश्चित करती है।
बहुमुखी प्रतिभा सटीकता से मिलती हैः ऊपरी और निचले ब्लेड ऊंचाई पूरी तरह से समायोज्य हैं। पीसीबी बोर्ड को सम्मिलित करने के लिए अंतर को आसानी से सेट करने के लिए मशीन के शीर्ष पर स्थित बटन को समायोजित करें।
उपयोग में अधिक आसानी के लिए, नीचे के ब्लेड की ऊंचाई को सामने और पीछे के भागों में अलग से ठीक से समायोजित किया जा सकता है, जिससे शिम की आवश्यकता समाप्त हो जाती है। इससे ब्लेड के परिवर्तन और समायोजन को सरल बनाया जाता है,जबकि ब्लेड की पुनर्मूल्यांकन क्षमता कई बार रखरखाव लागत को कम करती है.
अनुकूलनशीलता सटीकता से मिलती हैः पीसीबी या वी-ग्रूव के बिना पतली प्लेटों के लिए, हम सुरक्षित और स्थिर काटने सुनिश्चित करने के लिए अनुकूलित ट्रे और पोजिशनिंग डिवाइस प्रदान करते हैं,प्रक्रिया के दौरान किसी भी अवांछित आंदोलन को रोकना.
उपयोगकर्ता के अनुकूल डिजाइनः इस मशीन का संचालन और रखरखाव दोनों सहज नियंत्रण और सुलभ घटकों के कारण अकुशल कर्मियों द्वारा भी आराम से किया जा सकता है।
विनिर्देशः
| उत्पाद का नाम | पीसीबी डिपेनीलाइज़र |
| मॉडल | HS-310L |
| भाग-अप ऊंचाई | अधिकतम 40 मिमी |
| भाग-नीचे की ऊँचाई | अधिकतम 20 मिमी |
| वायु आपूर्ति | 5 किलोग्राम/सेमी |
| आउटपुट | 12.5 टन (कुल) |
| कुशल काटने की लंबाई | 1-360 मिमी |
| रैखिक ब्लेड का आकार | 360*43.5*6 मिमी |
| पीसीबी की मोटाई | 0.1 मिमी~2.0 मिमी ((वी ग्रोव के साथ) 0.1 मिमी ~1.0 मिमी ((वी ग्रोव के बिना)) |
| ब्लेड सामग्री | आयात उच्च गुणवत्ता वाले उच्च गति वाले इस्पात उपकरण |
| अलग करने की गति | 1-300 मिमी/सेकंड |
| वी-कट मोटाई | 0.3-3.5 मिमी |
| वायु खपत | 200-400 ((L/min) |
| मशीन का आकार | 700*325*400 मिमी |
| वजन | 130 किलो |
| उपयुक्त बोर्ड | सभी वी-कट बोर्ड |
अनुप्रयोग क्षेत्र:
1इलेक्ट्रॉनिक्स निर्माण
एसएमटी (सतह माउंट प्रौद्योगिकी)
एसएमटी उत्पादन प्रक्रिया के दौरान, आगे के परीक्षण और पैकेजिंग के लिए पैच किए गए सर्किट बोर्डों को अलग करने के लिए डिपेनेलिंग मशीन का उपयोग किया जाता है।
2अनुसंधान एवं विकास और प्रोटोटाइप
नमूना परीक्षण
नए उत्पाद विकास में, डिपेनेलिंग मशीन परीक्षण और मूल्यांकन के लिए नमूनों को जल्दी से अलग करने में मदद करती है।
3. छोटे बैच उत्पादन
लचीला उत्पादन
छोटे बैच उत्पादन की आवश्यकताओं के लिए उपयुक्त, डिपेनेलिंग मशीन उत्पादन लचीलापन में सुधार के लिए विभिन्न आवश्यकताओं के अनुसार काटने के मापदंडों को समायोजित कर सकती है।
4मरम्मत और सेवा
सर्किट बोर्ड का रखरखाव
मरम्मत प्रक्रिया के दौरान, डिपेनेलिंग मशीन प्रतिस्थापन और मरम्मत के लिए सर्किट बोर्ड के क्षतिग्रस्त भाग को अलग कर सकती है।
