| ब्रांड नाम: | HSTECH |

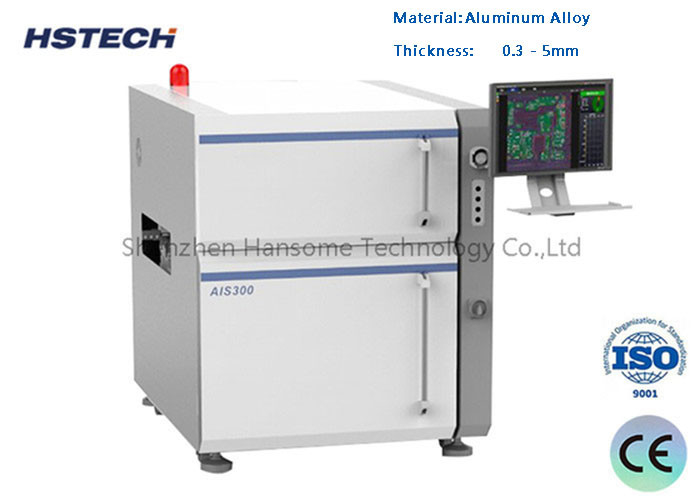

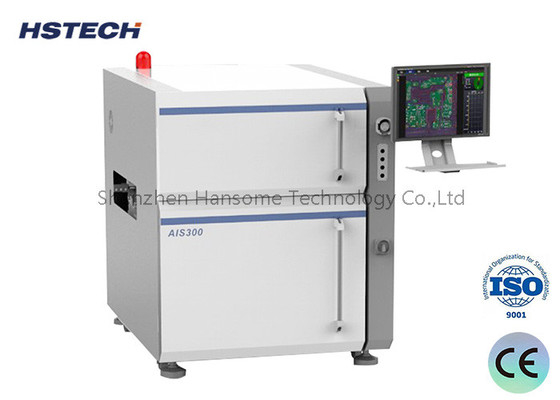

| मॉडल संख्या: | एआईएस300 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
त्वरित स्थापना त्वरित निरीक्षण गति दूरस्थ सहायक इनलाइन THT DIP AOI वेव सोल्डरिंग से पहले
विनिर्देश
| मॉडल | AIS300 | AIS301 |
| पीसीबी का आकार | 50x50mm~430x380mm | 50x50mm~350x350mm |
| मोटाई | 0.3~7.0 मिमी | |
| विकृति की सीमा | <4 मिमी | |
| घटक की ऊंचाई | ऊपर 150 मिमी, नीचे 25 मिमी | |
| कैमरा | 5MP, रंग, सीसीडी | |
| प्रकाश स्रोत | आरजीबी | |
| एफओवी | 45*37 मिमी | |
| संकल्प | 20um | |
| निरीक्षण | ||
| घुड़सवार घटकों का दोष | लापता, रोलिंग, ऑफसेट, क्षति, विकृत, अनावश्यक, गंदा। | |
| सोल्डर दोष | अति, अपर्याप्त, पुल, कोई पैर, लापता मिलाप, गैर गीला। | |
| अन्य कार्य | बार-कोड, क्यूआर कॉड, ओसीआर | |
| गति | 0.23 सेकंड/एफओवी | 0.25 सेकंड/एफओवी |
| सॉफ्टवेयर/हार्डवेयर | ||
| संचालन प्रणाली | उबंटू 14.04 लिमिटेड 64 बिट | |
| कार्य | रिमोट कंट्रोल, गेरबर फ़ाइल आयात, नए मॉडल के लिए प्रशिक्षण उपकरण | |
| औद्योगिक पीसी | सीपीयू इंटेल i5, स्वतंत्र ग्राफिक्स कार्ड,12G डीडीआर,256एसएसडी | |
| प्रदर्शन | 22 इंच का एफएचडी एलसीडी | |
| प्रस्ताव | उच्च सटीकता रैखिक actuator | |
| विद्युत आपूर्ति | AC220V,1KW | |
| वायु दबाव | >0.5Mpa | |
| आयाम ((L*H*W) | 1100*1630*1350 मिमी | 1100*1280*1300 मिमी |
| शुद्ध भार | 800 किलो | 700 किलो |
विशेषताएं
ए.कोर एल्गोरिथ्मः संकुचन तंत्रिका नेटवर्क (सीएनएन)
औद्योगिक अनुप्रयोग और नवाचार:
बी.उच्च पहनने प्रतिरोधकठोर औद्योगिक वातावरण में दीर्घकालिक प्रदर्शन और स्थायित्व सुनिश्चित करना।
सी.व्यापक निरीक्षण क्षेत्र और उच्च संगतता: विभिन्न निरीक्षण कार्यों के लिए अनुकूलन क्षमता के साथ बड़े क्षेत्रों को कवर करना।
डी.अनुकूलित निरीक्षण दर और न्यूनतम झूठे सकारात्मकत्रुटिपूर्ण परिणामों को कम करते हुए त्वरित निरीक्षण प्राप्त करना।
ई.अधिक स्थिरता के लिए संगमरमर का आधार: सटीक और विश्वसनीय संचालन के लिए एक मजबूत आधार प्रदान करना।
एफ.दोहरी XY रैखिक एक्ट्यूएटर: अत्यधिक सटीक निरीक्षणों और आंदोलनों के लिए बेजोड़ गति और सटीकता प्रदान करना।
आवेदन
यह इनलाइन THT (थ्रू-होल टेक्नोलॉजी) AOI (ऑटोमेटेड ऑप्टिकल इंस्पेक्शन) प्रणाली DIP (डुअल इनलाइन पैकेज) उत्पादन लाइनों में वेव सोल्डरिंग मशीन के बाद रणनीतिक रूप से तैनात है।इसका मुख्य कार्य गलत तरीके से इकट्ठे इकाइयों की पहचान करना और उन्हें ठीक करना है, इस प्रकार बाद की मरम्मत की आवश्यकता को कम से कम करता है और डाउनटाइम को काफी कम करता है। ऐसा करके, यह उत्पादन प्रक्रिया की समग्र पास दर को प्रभावी ढंग से बढ़ाता है।यह बहुमुखी मशीन विभिन्न पीसीबीए (प्रिंट सर्किट बोर्ड असेंबली) के निरीक्षण में व्यापक अनुप्रयोग पाती है, जिसमें टीवी मेनबोर्ड, पीसी मेनबोर्ड, पावर बोर्ड, इंडस्ट्रियल कंट्रोल बोर्ड, मिनी घरेलू इलेक्ट्रॉनिक उपकरण और कई अन्य शामिल हैं।
