| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
पीसीबी असेंबली लाइन के लिए उच्च मात्रा 4 अक्ष गति नियंत्रण ऑफ़लाइन पीसीबीए रूटर मशीन
परिचय:
यह मशीन RM-F550 एक नव विकसित राउटर मशीन है। इसका उपयोग एक पूरे प्रिंटेड सर्किट बोर्ड असेंबली (PCBA) को व्यक्तिगत PCBa बोर्डों में डेनलिंग करने के लिए किया जाता है।मशीन काम सटीकता सुनिश्चित करने के लिए एक बहुत ही स्थिर मंच को अपनाने, कार्य मंच का आकार 300*350 मिमी है।
इसमें 400*600 मिमी का बड़ा प्लेटफॉर्म विकल्प है। यह मशीन तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "दृश्य" प्रोग्रामिंग प्रदान करती है, यह डिपेनेलिंग प्रक्रिया का भी पता लगा सकती है।
मुख्य विशेषताएं:

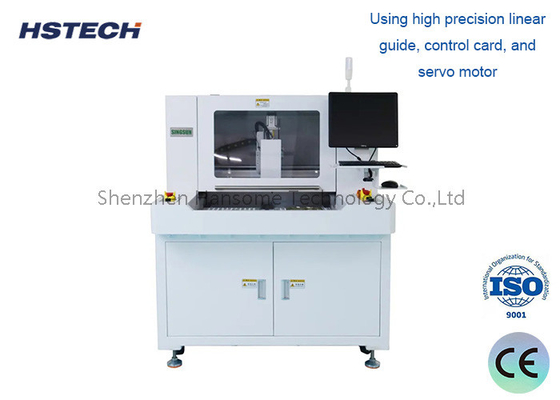

1, ग्राहकों को उच्च प्रदर्शन, उच्च स्थिर और सुरक्षा औद्योगिक उपकरण प्रदान करें, उच्च परिशुद्धता रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर का उपयोग करें।
2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।
3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5, उपकरण जीवन की निगरानी. काटने के बाद काटने की मशीन एक निश्चित दूरी काटती है, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।
6, सीधी रेखा, चाप और परिपत्र से जुड़े बोर्डों के लिए उपयुक्त है।

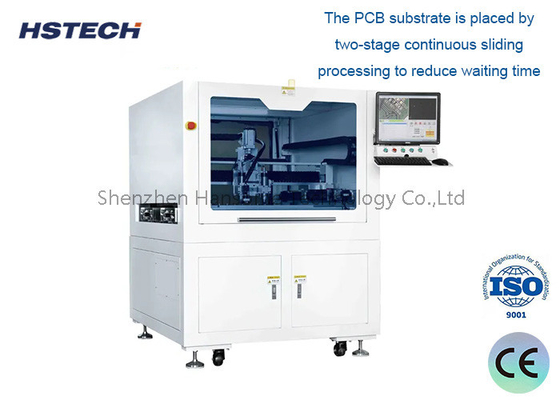

7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
प्रमुख विशेषताएं
परिशुद्धता काटना
न्यूनतम क्षति के साथ बड़े पैनलों से व्यक्तिगत पीसीबी को सटीक रूप से काटने और अलग करने के लिए डिज़ाइन किया गया।
ऑफ़लाइन संचालन
मुख्य उत्पादन लाइन से स्वतंत्र रूप से काम करता है, चल रही प्रक्रियाओं को बाधित किए बिना लचीली स्थापना और उपयोग की अनुमति देता है।
उपयोगकर्ता के अनुकूल इंटरफ़ेस
अक्सर आसान प्रोग्रामिंग और संचालन के लिए टचस्क्रीन इंटरफ़ेस से लैस होता है।
कई काटने की तकनीकें
मशीन के आधार पर विभिन्न काटने की विधियों का समर्थन करता है, जैसे रूटिंग, लेजर काटने, या चाकू काटने।
धूल निकालने की प्रणाली
काटने की प्रक्रिया के दौरान धूल और मलबे को कम करने के लिए एकीकृत प्रणाली, एक स्वच्छ कार्य वातावरण सुनिश्चित करना।
सामग्री संगतता
FR-4, एल्यूमीनियम और लचीले पीसीबी सहित विभिन्न सामग्रियों को संभालने में सक्षम।
स्वचालित विशेषताएं
कुछ मॉडलों में दक्षता बढ़ाने के लिए स्वचालित ऊंचाई समायोजन और उपकरण परिवर्तन जैसी विशेषताएं शामिल हैं।
लाभ
दक्षता में वृद्धि
पीसीबी काटने को स्वचालित करके मैन्युअल श्रम को कम करता है और उत्पादन प्रक्रिया को तेज करता है।
गुणवत्ता नियंत्रण
उच्च गुणवत्ता वाले कटौती सुनिश्चित करता है जो अंतिम उत्पाद में दोषों की संभावना को कम करता है।
लचीलापन
मुख्य असेंबली लाइन के व्यापक पुनर्गठन की आवश्यकता के बिना उत्पादन रनों में त्वरित परिवर्तन की अनुमति देता है।
लागत प्रभावी
यह अपशिष्ट को कम करने में मदद करता है और उत्पादन की समग्र दक्षता में सुधार करता है, जिससे लागत बचत हो सकती है।
आवेदन
इलेक्ट्रॉनिक्स निर्माण
उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव घटकों और औद्योगिक उपकरणों के उत्पादन में व्यापक रूप से उपयोग किया जाता है।
प्रोटोटाइप बनाना
पूर्ण पैमाने पर उत्पादन से पहले पीसीबी के त्वरित प्रोटोटाइप के लिए उपयोगी
सप्लीकेशन:
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीसने का कटर,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
