| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-530 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
डेस्कटॉप मिनी पीसीबी राउटर मशीन स्टैम्प छेद घुमावदार पीसीबी के लिए 3 अक्ष संचालित प्रणाली के साथ
परिचय
यह स्वचालित पीसीबी रूटर मशीन एक मिनी स्वचालित रूटर मशीन है, डेस्कटॉप प्रकार को अपनाती है, 3 अक्ष संचालित प्रणाली का उपयोग करती है, पीसीबी फिक्स्चर को अनुकूलित करती है,मैनुअल लोड और स्वचालित depaneling के लिए पीसीबी को उतारनेयह एक आसान और लागत प्रभावी पीसीबी रूटर मशीन है।
छोटा और कॉम्पैक्ट डिजाइन
पूरी मशीन का आकार केवल 30 सेमी x 30 सेमी x 25 सेमी है, जो डेस्क या प्रयोगशाला कार्यक्षेत्र पर उपयोग के लिए उपयुक्त है।
उच्च सटीक स्थिति
उच्च-सटीक स्टेपर मोटर और ऑप्टिकल एन्कोडर को अपनाने से, यह 0.01 मिमी की स्थिति सटीकता प्राप्त कर सकता है।
बहुक्रिया प्रसंस्करण
यह विभिन्न पीसीबी विनिर्माण आवश्यकताओं को पूरा करने के लिए विभिन्न पीसीबी प्रसंस्करण संचालन जैसे ड्रिलिंग, कटिंग, मिलिंग आदि कर सकता है।
अनुकूल संचालन इंटरफ़ेस
7-इंच के टच स्क्रीन डिस्प्ले से लैस यह एक सहज ऑपरेशन इंटरफेस और प्रोग्राम एडिटिंग फ़ंक्शन प्रदान करता है।
स्वचालित उपकरण परिवर्तन प्रणाली
अंतर्निहित स्वचालित उपकरण परिवर्तन प्रणाली स्वचालित रूप से प्रसंस्करण आवश्यकताओं के अनुसार विभिन्न विनिर्देशों के ड्रिल और उपकरण स्विच कर सकती है।
कुशल और सुरक्षित काटने
उच्च गति धुरी मोटर और उच्च परिशुद्धता आंदोलन प्रणाली को अपनाने से, पीसीबी बोर्डों को जल्दी और कुशलता से काटा जा सकता है। साथ ही, इसमें सुरक्षा सुरक्षा डिजाइन है।
मजबूत सॉफ्टवेयर और हार्डवेयर संगतता
सामान्य सीएडी/सीएएम सॉफ्टवेयर और विभिन्न पीसीबी बोर्ड बनाने फ़ाइल स्वरूपों का समर्थन करता है। विंडोज/लिनक्स जैसे मुख्यधारा के ऑपरेटिंग सिस्टम पर लागू होता है।
कम शोर और कम बिजली की खपत
शोर-शराबी डिजाइन को अपनाकर, शोर 60dB से कम है। कम बिजली की खपत, केवल 110V/220V बिजली की आपूर्ति की आवश्यकता होती है।
मुख्य विशेषताएं
1, 3 अक्षीय संचालित प्रणाली, चरण मोटर का उपयोग कर।
2, लचीला डेस्कटॉप प्रकार, स्थानांतरित करने और समायोजित करने में आसान।
3, धूल-संग्रहक से लैस, ऑपरेशन टेबल को साफ रखें।
4, जब depaneling अलग, बस स्थिरता को बदलने और अलग कार्यक्रम आयात.
5, सभी गाइड और पेंच लीड पेंच धूल-सबूत हैं, मशीन ऑपरेटिंग सटीकता सुनिश्चित करें।
6,एफपीसी बोर्ड, एल्यूमीनियम बोर्ड, एफआर4, आदि को अलग करने के लिए उपयुक्त है।
विसर्जन
| मॉडल | आरएम-560 | ||
| चालित मोटर | स्टेप मोटर | ||
| स्पिंडल रूटिंग गति | 50000rpm | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| काटने की गति | अधिकतम 100 मिमी/सेकंड,पीसीबी सामग्री के आधार पर | ||
| संकल्प | <0.01 मिमी | ||
| चलती सीमा | 300*300*700 मिमी | ||
| ड्राइविंग सिस्टम | चरण मोटर द्वारा संचालित एक्स/वाई/जेड अक्ष | ||
| बोर्ड की स्थिति | अनुकूलित जुड़नार | ||
| पीसीबी की मोटाई | 0.4~4 मिमी | ||
| लोड/अनलोड करने की विधि | मैनुअल | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
आवेदनः
पीसीबी बोर्ड काटना
डेस्कटॉप राउटर पीसीबी बोर्ड और अलग-अलग भागों जैसे मदरबोर्ड और सर्किट बोर्ड को जल्दी और सटीक रूप से काट सकता है।
जटिल आकारों को डिजाइन चित्रों के अनुसार काटा जा सकता है।
स्लॉट और छेद प्रसंस्करण
सर्किट लेआउट की आवश्यकताओं को पूरा करने के लिए पीसीबी बोर्डों पर विभिन्न स्लॉट, ग्रूव और छेद बनाए जा सकते हैं।
ये प्रक्रियाएं घटकों को स्थापित करने और तारों को मार्ग देने में मदद करती हैं।
किनारे काटना
राउटर पीसीबी बोर्डों के किनारों को काट और पॉलिश कर सकता है ताकि उत्पाद की उपस्थिति की गुणवत्ता में सुधार हो सके।
पीसीबी बोर्डों पर बर्स और मोटे किनारों को हटाया जा सकता है।
छोटे बैचों का उत्पादन
डेस्कटॉप राउटर छोटे बैच पीसीबी प्रसंस्करण के लिए उपयुक्त हैं, जिसमें मजबूत लचीलापन और ग्राहक की जरूरतों का तेजी से जवाब देने की क्षमता है।
बड़े सीएनसी उपकरणों की तुलना में, निवेश लागत कम है और यह छोटे और मध्यम आकार के इलेक्ट्रॉनिक विनिर्माण कंपनियों के लिए उपयुक्त है।
प्रोटोटाइप उत्पादन
उत्पाद विकास के प्रारंभिक चरणों में, डेस्कटॉप राउटर का उपयोग परीक्षण और सत्यापन के लिए प्रोटोटाइप बनाने के लिए किया जा सकता है।
यह विकास चक्र को छोटा करने और बाजार में नए उत्पादों को लाने में तेजी लाने में मदद करता है।

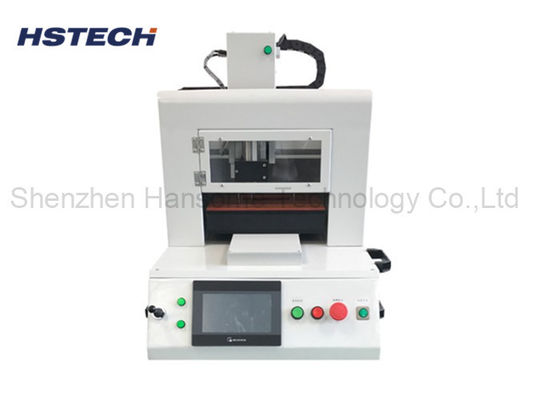

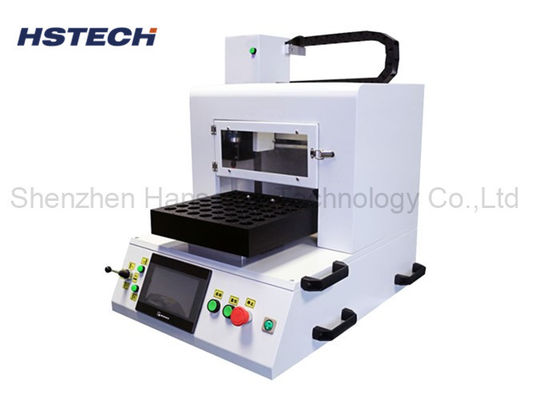

मशीन का विवरण
