| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-460-सीवाई |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

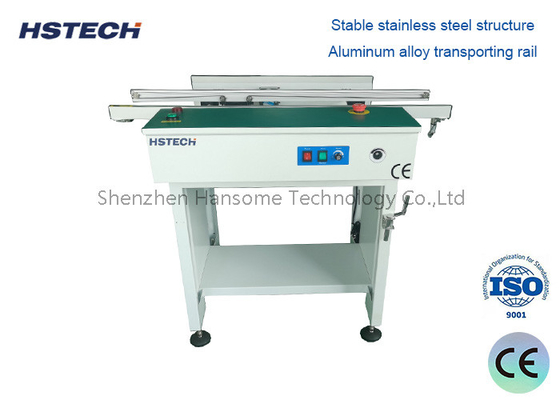

मॉड्यूलर डिजाइन लिंकिंग कन्वेयर पीसीबी हैंडलिंग उपकरण चर गति नियंत्रण समारोह के साथ
कनेक्शन स्टेशन का उपयोग एसएमटी उत्पादन लाइनों के बीच कनेक्शन के लिए किया जाता है और इसका उपयोग पीसीबी बफरिंग, निरीक्षण, परीक्षण या इलेक्ट्रॉनिक घटकों के मैन्युअल सम्मिलन के लिए भी किया जा सकता है।
डॉकिंग स्टेशन में आम तौर पर एक फ्रेम, फ्रेम पर समानांतर में घूमने वाले दो कन्वेयर बेल्ट और परिवहन के लिए दो कन्वेयर बेल्ट पर सर्किट बोर्ड शामिल होते हैं।मौजूदा कन्वेयर बेल्ट आम तौर पर फ्रेम पर स्थिति में तय कर रहे हैं, ताकि कन्वेयर बैंड पर ले जाने वाले दो सर्किट बोर्डों की चौड़ाई सीमित हो, जो विभिन्न आकारों के सर्किट बोर्डों को ले जाने के लिए अनुकूल नहीं है,डॉकिंग स्टेशन की प्रयोज्यता को कम करना.
1मॉड्यूलर डिजाइन।
2, लोहे की चौकोर ट्यूब फ्रेमवर्क, सतह पर पाउडर कोटिंग।

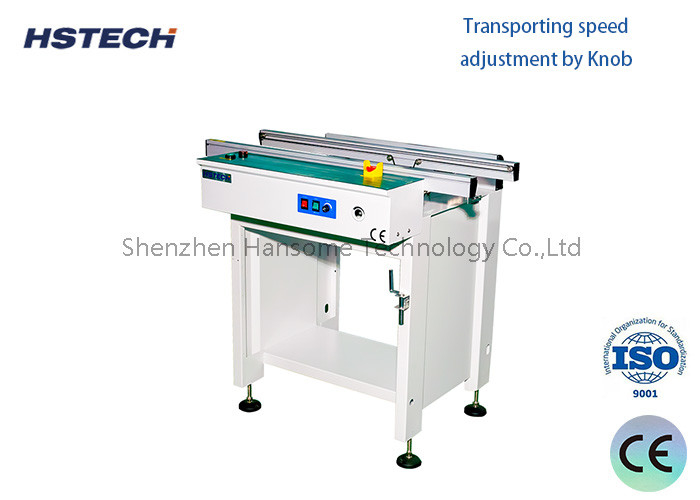

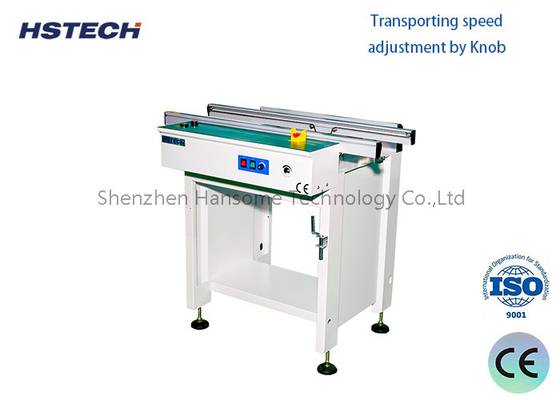

3, परिवर्तनीय गति नियंत्रण कार्य।
4मजबूत संरचनात्मक डिजाइन उपकरण की स्थिरता में सुधार करता है।
5, स्टेनलेस स्टील के पेंच का उपयोग करें, चिकनी और समानांतर चौड़ाई समायोजन।
6, संगत SMEMA मानक।
निरंतर संचरण
पीसीबी लिंकिंग कन्वेयर पीसीबी सर्किट बोर्डों को एक प्रक्रिया से दूसरी प्रक्रिया में निरंतर और निर्बाध रूप से स्थानांतरित कर सकता है।
मैन्युअल हैंडलिंग की अक्षमता और विराम से बचा जाता है और समग्र उत्पादन दक्षता में सुधार होता है।
स्वचालित स्थिति
कन्वेयर एक पोजिशनिंग तंत्र से लैस है जो पीसीबी बोर्ड को सटीक रूप से निर्दिष्ट स्थिति में तय कर सकता है ताकि डाउनस्ट्रीम प्रक्रिया का सटीक संचालन सुनिश्चित किया जा सके।
यह मशीन विजन प्रणाली के साथ सहयोग करके पीसीबी की स्थिति का स्वतः पता लगा सकता है और सुधार कर सकता है।
स्केलेबल
पीसीबी लिंकिंग कन्वेयर का मॉड्यूलर डिजाइन है और उत्पादन लाइन की आवश्यकताओं के अनुसार मॉड्यूल की संख्या को लचीले ढंग से बढ़ा या घटा सकता है।
यह विविध उत्पादों की उत्पादन आवश्यकताओं को पूरा करने के लिए विभिन्न आकारों और आकारों के पीसीबी सर्किट बोर्डों के अनुकूल हो सकता है।
सुरक्षित और विश्वसनीय
पीसीबी को स्थैतिक विद्युत क्षति से बचाने के लिए कन्वेयर सिस्टम एक विरोधी स्थैतिक डिजाइन को अपनाता है।
समग्र संरचना स्थिर और टिकाऊ है, जो दीर्घकालिक स्थिर और कुशल संचालन सुनिश्चित कर सकती है।
प्रक्रिया संगतता
पीसीबी लिंकिंग कन्वेयर को विभिन्न इलेक्ट्रॉनिक विनिर्माण उपकरणों जैसे प्लेसमेंट मशीनों, वेल्डिंग मशीनों, परीक्षण मशीनों आदि से सहज रूप से जोड़ा जा सकता है।
यह उत्पादन लाइन के स्वचालन एकीकरण और सूचना प्रबंधन का एहसास करने के लिए सुविधाजनक है
| मॉडल | HS-460-CY | |||||
| विद्युत आपूर्ति | AC220V या AC110V 50/60Hz | |||||
| पीसीबी का आकार | 50*50~500*460 मिमी | |||||
| चौड़ाई समायोजन | हाथ मिलाना | |||||
| पीसीबी दिशा | बाएं से दाएं या दाएं से बाएं | |||||
| ट्रांसमिशन ऊंचाई | 900 ± 20 मिमी | |||||
| प्रसारण गति | 0.5-20 मीटर प्रति मिनट समायोज्य | |||||
| पटरियों का स्थिर पक्ष | सामने की तरफ तय (या विकल्प के लिए पीछे की तरफ तय) | |||||
| मशीन की लंबाई | 0.5M/0.6M/0.8M/1M/1.5M | |||||

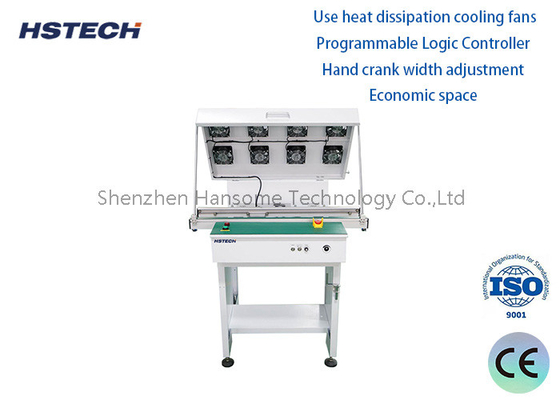

| विकल्प | प्रकाश, प्रशंसक, आवर्धक, कवर, निरीक्षण | |||||
1यह सुनिश्चित करें कि सुचारू और सुचारू परिवहन सुनिश्चित करने के लिए परिवहन भाग, बेल्ट, पल्ली और परिवहन गाइड रेल में कोई विदेशी वस्तुएं न हों।
2ट्रांसमिशन भाग, रैक या चौड़ाई समायोजक पेंच को नियमित रूप से रिफ्यूज करें। रिफ्यूजिंग को बंद स्थिति में किया जाना चाहिए।
3बिजली कटौती के मामले में, उपकरण के मुख्य पावर स्विच को तुरंत बंद कर दें।
