| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

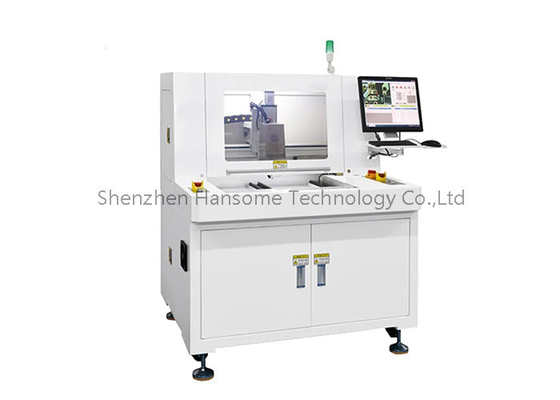

पीसीबी बोर्ड असेंबली लाइन के लिए उच्च परिशुद्धता दोहरी मंच ऑफलाइन पीसीबीए रूटर मशीन
परिचय:
यह मशीन RM-F550 एक नव विकसित राउटर मशीन है। इसका उपयोग एक पूरे प्रिंटेड सर्किट बोर्ड असेंबली (PCBA) को व्यक्तिगत PCBa बोर्डों में डेनलिंग करने के लिए किया जाता है।
कार्य सटीकता सुनिश्चित करने के लिए मशीन एक बहुत ही स्थिर मंच को अपनाती है, कार्य मंच का आकार 300 * 350 मिमी है।
इसमें 400*600 मिमी का बड़ा प्लेटफार्म विकल्प है। यह मशीन तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "विजुअल" प्रोग्रामिंग प्रदान करती है।
मुख्य विशेषताएं:
1, उच्च परिशुद्धता रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर का उपयोग करके ग्राहकों को उच्च प्रदर्शन, उच्च स्थिर और सुरक्षा औद्योगिक उपकरण प्रदान करते हैं।
2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।
3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5उपकरण के जीवन की निगरानी करना। काटने वाला एक निश्चित दूरी काटने के बाद, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।
6, सीधी रेखा, आर्क और परिपत्र से जुड़े बोर्डों को डेमनलिंग के लिए उपयुक्त है।

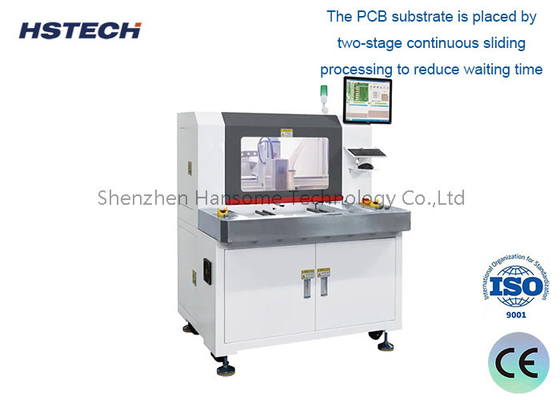

7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
ऑफलाइन डिजाइन
यह उपकरण उत्पादन लाइन से स्वतंत्र एक ऑफलाइन उपकरण है और इसे स्वचालित उत्पादन लाइन में एकीकृत करने की आवश्यकता नहीं है।
यह स्वतंत्र सर्किट बोर्ड प्रसंस्करण के लिए कार्यशाला में एक उपयुक्त स्थिति में लचीले ढंग से रखा जा सकता है।
काटने का कार्य
इसमें एक सटीक सीएनसी काटने की प्रणाली है जो पीसीबी बोर्डों पर उच्च परिशुद्धता काटने का प्रसंस्करण कर सकती है।
यह विभिन्न उत्पादों की आवश्यकताओं को पूरा करने के लिए विभिन्न आकारों और आकारों के सर्किट बोर्डों को काट सकता है।
स्वचालन
यह स्वचालित लोडिंग और अनलोडिंग प्रणाली से लैस है, यह अनियंत्रित सर्किट बोर्ड काटने के संचालन को महसूस कर सकता है।
इसमें प्रोग्राम कंट्रोल और कटिंग पैरामीटर सेटिंग जैसे कार्य होते हैं, जिससे प्रसंस्करण दक्षता में सुधार होता है।
लचीला आकार
मशीन का आकार आम तौर पर लगभग 1.2m×1.5m होता है, जो सीमित कार्यशाला स्थान में रखने के लिए उपयुक्त है।
उत्पाद आवश्यकताओं के अनुसार काटने के कार्य क्षेत्रों के विभिन्न विनिर्देशों को कॉन्फ़िगर किया जा सकता है।
सुरक्षा
ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए अलगाव सुरक्षा डिजाइन अपनाया जाता है।
आपातकालीन स्टॉप स्विच जैसे सुरक्षा उपकरणों से लैस।
सप्लीकेशन:
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
