| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | HS-ZJ350 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

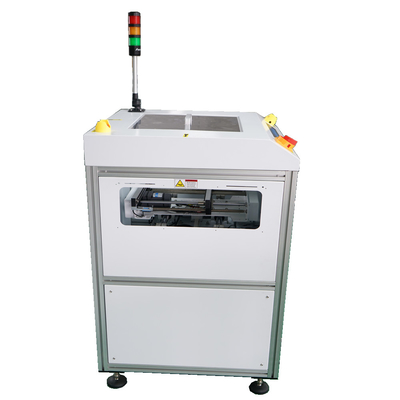

चिकनी और सटीक 90 डिग्री पीसीबी टर्न कन्वेयर पीसीबी हैंडलिंग उपकरण एसएमटी उत्पादन लाइन के लिए
आवेदनः
इस इकाई का उपयोग उत्पादन लाइन पर पीसीबी प्रवाह की दिशा को पुनर्निर्देशित करने के लिए किया जाता है ((90 डिग्री, 180 डिग्री, या 270 डिग्री)
विशेषताएं:

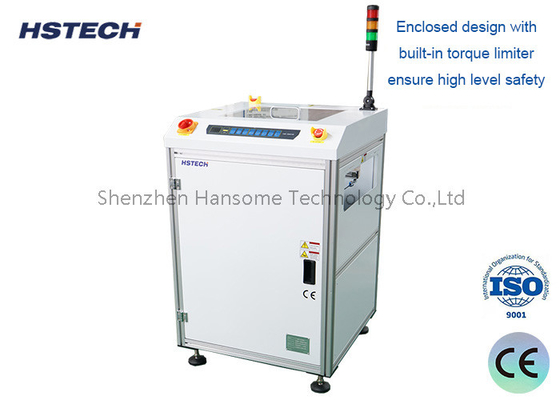

1, अंतर्निहित टोक़ सीमितकर्ता के साथ संलग्न डिजाइन उच्च स्तर की सुरक्षा सुनिश्चित करता है।
2, रखरखाव के दौरान हार्डवेयर तक प्रत्येक पहुंच के लिए शीर्ष सुरक्षित कवर खोला जा सकता है।
3, दोस्ताना नियंत्रण बटन का प्रयोग करें.
4, चिकनी और सटीक रोटेशन।
5, कन्वेयर के बीच अंतर को कम से कम करें।
6, पीसीबी यातायात प्रवाह अनुकूलित किया जा सकता है।
7, चिकनी और समानांतर चौड़ाई समायोजन ((लीड पेंच) ।
8,एसएमईएमए संगत।
अन्य विशेषताएं:
90-डिग्री स्टीयरिंग फंक्शनः उपकरण कोण ट्रांसमिशन प्राप्त करने के लिए ले जाने की प्रक्रिया के दौरान पीसीबी बोर्ड का 90-डिग्री ऊर्ध्वाधर स्टीयरिंग कर सकता है।
निरंतर स्वचालन: संपूर्ण पीसीबी बोर्ड परिवहन प्रक्रिया ट्रांसमिशन डिवाइस द्वारा संचालित होती है, और मानव हस्तक्षेप के बिना निरंतर स्टीयरिंग और परिवहन प्राप्त किया जा सकता है।
उच्च परिशुद्धता की स्थिति निर्धारणः सेंसर और नियंत्रण प्रणाली का उपयोग पीसीबी बोर्ड की स्थिति को सटीक रूप से निर्धारित करने के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि स्टीयरिंग प्रक्रिया स्थिर और विश्वसनीय है।
अनुप्रयोगों की विस्तृत श्रृंखलाः यह विभिन्न आकारों के पीसीबी बोर्डों पर लागू किया जा सकता है, और 600 मिमी x 500 मिमी तक के बोर्डों को संभाल सकता है।
लचीला एकीकरण: इसका उपयोग अकेले या अन्य स्वचालन उपकरणों जैसे प्लेसमेंट मशीनों, रिफ्लो ओवन आदि के साथ एक पूर्ण उत्पादन लाइन बनाने के लिए एकीकृत किया जा सकता है।
ऊर्जा की बचत और पर्यावरण संरक्षणः इसमें उन्नत मोटर ड्राइव प्रणाली को अपनाया गया है, जो विश्वसनीय और कम शोर है, और पर्यावरण संरक्षण आवश्यकताओं को पूरा करता है।
आसान संचालन और रखरखावः डिजाइन सरल और कॉम्पैक्ट है, और उपकरण के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए दैनिक रखरखाव सुविधाजनक है।
तकनीकी विवरण:
| कार्य | इस इकाई का उपयोग उत्पादन लाइन पर पीसीबी प्रवाह की दिशा को पुनर्निर्देशित करने के लिए किया जाता है ((90 डिग्री, 180 डिग्री, या 270 डिग्री) |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L |
| चक्र समय | लगभग 5 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| संकेत | SMEMA |
विनिर्देशः
| मॉडल | HS-ZJ350 | HS-ZJ500 |
| कुशल पीसीबी लंबाई | 50*50~500*350 मिमी | 50*50~500*500 मिमी |
| मशीन का आयाम | 700 * 750 * 1200 मिमी | 840*890*1200 मिमी |
| वजन | 150 किलो | 180 किलो |
मशीन ड्राइंग:
