| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |
शिक्षण लटकन 220V घूर्णन अक्ष स्वचालित पट्टा तार पट्टा रोबोट
परिचय

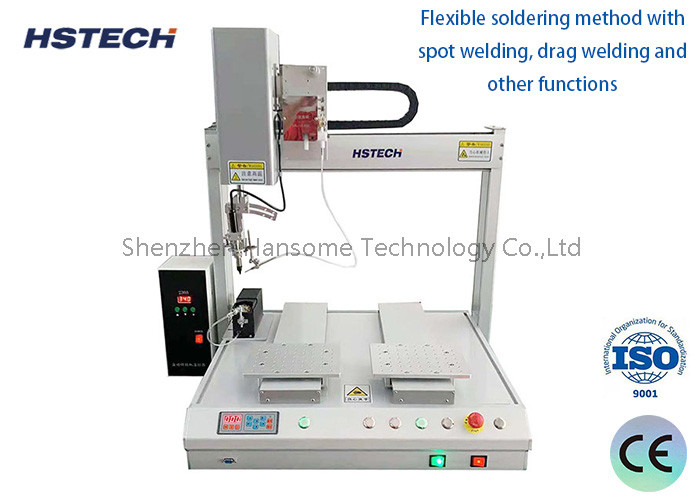

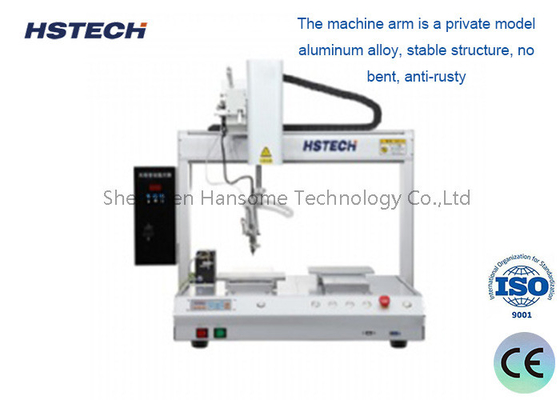

यह स्वचालित मिलाप मशीन एक घुमावदार धुरी के साथ एक एकल मिलाप सिर से सुसज्जित एक 3-अक्षीय आंदोलन प्रणाली के साथ है।मुख्य रूप से इलेक्ट्रॉनिक्स विनिर्माण क्षेत्र में उपयोग किया जाता हैयह मिश्रित सर्किट बोर्डों, गर्मी संवेदनशील घटकों को संभालने के लिए आदर्श रूप से उपयुक्त है,और SMT बैकएंड प्रक्रिया के दौरान नाजुक उपकरणोंइसके अलावा, इसके अनुप्रयोग पीसीबी तार मिलाप, चार्जर प्लग, कनेक्टरों का मिलाप, डीसी टर्मिनल, एलईडी स्ट्रिप लाइट मिलाप और विभिन्न अन्य क्षेत्रों में व्यापक रूप से फैले हुए हैं।
विशेषताएं
1एक्स/वाई/जेड आंदोलनों और आर रोटेशन से युक्त 4-अक्षीय ऑपरेशन, विविध सोल्डरिंग आवश्यकताओं को पूरा करने के लिए बहु-कोण सोल्डरिंग को सक्षम करता है।
2नाइट्रोजन मुक्त मिलाप लोहा असाधारण सुरक्षा और पर्यावरण संरक्षण सुनिश्चित करता है।
3.सोल्डरिंग हेड को कई दिशाओं में समायोजित किया जा सकता है, जिससे पीसीबी और घटकों को संभावित क्षति से बचाया जा सकता है।
4आयरन हेड महत्वपूर्ण उत्पाद स्थितियों के संरेखण के लिए संदर्भ बिंदु के रूप में कार्य करता है। बस एंटर कुंजी दबाकर सिस्टम के भीतर इस बिंदु का स्वचालित उत्पादन शुरू होता है,संबंधित आंकड़ों के निर्बाध सेटअप की अनुमति देता है.
5उच्च परिशुद्धता वाले स्टेपर मोटर्स, टाइमिंग बेल्ट ड्राइव सिस्टम और उन्नत गति नियंत्रण एल्गोरिदम को शामिल करते हुए, मशीन गति की स्थिति सटीकता और दोहराव को काफी बढ़ाती है।
6स्वचालित सफाई कार्य से लैस यह मशीन स्थिर मिलाप प्रक्रियाओं को बढ़ावा देती है और मिलाप लोहे के जीवनकाल को बढ़ाती है।
7हाथ से चलने वाला एलसीडी शिक्षण लटकन प्रोग्रामिंग को सरल बनाता है, जिससे यह उपयोगकर्ता के अनुकूल और सीखने में आसान हो जाता है।
विनिर्देश
| मॉडल | HS-S331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| एक्स/वाई/जेड कार्य सीमा | 300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड |
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | शिक्षक लटकन |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| दस्तावेज समर्थन | सीएडी, कोरलड्राउ |
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 48 किलो |
| मशीन का आयाम |
520*585*800 मिमी |
