डेस्कटॉप और दृश्यमान संचालन दोहरी कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन

डेस्कटॉप और दृश्यमान संचालन दोहरी कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-एसएल5331
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: प्रति माह 100 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
उत्पाद का नाम:
स्क्रू लॉकिंग मशीन
खिलाना:
सक्शन फीडिंग
एक्सिस:
4अक्ष
पेंच संगत:
M1-M6, या अनुकूलित
चलती रेंज:
500*300*300*100मिमी
सामग्री:
मुख्य एल्यूमिनियम
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 100 सेट
उत्पाद का वर्णन

डेस्कटॉप और दृश्यमान संचालन दोहरे कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन



परिचय:

पेंच मशीन एक 4 अक्ष पेंच लॉक मशीन है, दोहरी कार्य स्टेशन, एकल सिर और एकल फीडर के साथ, पूरी मशीन में एक फ़ीडिंग सिस्टम और एक पेंच ड्राइवर लॉकिंग सिस्टम शामिल है,स्क्रू-रेंजिंग मशीन के लिए जिम्मेदार फ़ीडिंग पार्ट, एक अपेक्षाकृत सरल प्रकार का पेंच है जो कार्य दक्षता में सुधार के उद्देश्य से एक पंक्ति में व्यवस्थित है। यह पेंच लॉक मशीन एक स्वचालन उपकरण है, जिसका व्यापक रूप से इलेक्ट्रॉनिक्स उद्योग में उपयोग किया जाता है।एम1 से एम6 तक के पेंचों के लिए संगत, अन्य विशेष शिकंजा, भी अनुकूलन किया जा सकता है।

यांत्रिक संरचना:
4-डीओएफ औद्योगिक रोबोट हाथ डिजाइन को अपनाता है
जिसमें तीन रैखिक धुरी X/Y/Z और एक घूर्णी धुरी A शामिल हैं
कॉम्पैक्ट संरचना, छोटा पदचिह्न
रोबोट बांह की मजबूत कठोरता, उच्च दोहराव सटीकता
मॉड्यूलर डिजाइन अपनाता है, रखरखाव और उन्नयन के लिए आसान है

बुद्धिमान नियंत्रण प्रणाली:
औद्योगिक ग्रेड पीएलसी नियंत्रक और सर्वो ड्राइव से सुसज्जित
टच स्क्रीन मानव-मशीन इंटरफ़ेस, सरल और सहज संचालन से लैस
बुद्धिमान कार्यों जैसे पेंच कसने मापदंडों और पता लगाने की स्थिति के स्वचालित समायोजन के साथ

पेंच कसने की प्रणालीः
एकीकृत उच्च टोक़ विद्युत स्क्रूड्राइवर सिर और टोक़ सेंसर
निरंतर टोक़ और निरंतर बल जैसे कई कसने नियंत्रण मोड का समर्थन करता है
ठीक से कसने कोण, गति, टोक़ और अन्य मापदंडों को नियंत्रित कर सकते हैं

दृश्य मार्गदर्शन प्रणालीः
पेंच स्थिति पहचान के लिए उच्च संकल्प औद्योगिक कैमरा को अपनाता है
मशीन विजन एल्गोरिथ्म के साथ संयुक्त, स्वचालित नेविगेशन और पथ योजना का एहसास होता है
पेंच कसने की स्थिति और प्रतिक्रिया समायोजन मापदंडों का पता लगा सकते हैं

अनुप्रयोग परिदृश्य:
विभिन्न औद्योगिक उत्पादों के लिए लागू जो उच्च परिशुद्धता पेंच विधानसभा की आवश्यकता होती है
जैसे इलेक्ट्रॉनिक उपकरण, घरेलू उपकरण, ऑटोमोबाइल पार्ट्स आदि।
व्यापक रूप से विनिर्माण उद्योगों जैसे इलेक्ट्रॉनिक्स, घरेलू उपकरण और ऑटोमोबाइल में उपयोग किया जाता है

विनिर्देशः



मॉडल HS-SL5331
उत्पादन का नाम 4 अक्ष स्वचालित पेंच लॉक मशीन
चलती सीमा ((X/Y1/Y2/Z) 500*300*300*100 मिमी
एक्स/वाई1/वाई2 अक्ष की गति बंद लूप मोटर:1-800mm/s
Z अक्ष गतिशील गति बंद लूप मोटरः 1-300mm/s
एक्स/वाई1/वाई2 अक्ष अधिकतम भार बंद लूप मोटरः 5KG
Z अक्ष अधिकतम भार बंद लूप मोटरः 3KG
विद्युत आपूर्ति AC110V/220V, 50/60Hz
पुनरावृत्ति सटीकता ±0.02 मिमी
दस्तावेज समर्थन CAD CorelDraw
उपयुक्त शिकंजा एम1-एम6
मशीन का आयाम 746*585*800 मिमी
मशीन का वजन 65 किलोग्राम



मुख्य भागों का ब्रांड



1, मोटर: शिनानो

2गाइडः हिविन

3, फोटोइलेक्ट्रिक स्विच: ओमरोन

4, बिजली की आपूर्तिः मीनवेल



विशेषताएं


1, एक ही पेंच फीडर और एक ही तालाबंदी सिर के साथ सक्शन प्रकार का फ़ीडिंग।
2, डेस्कटॉप और दृश्य संचालन, स्वचालित उत्पादन लाइन कनेक्ट कर सकते हैं।
3, 4 अक्ष संचालन, चलती सीमा 500 * 300 * 300 * 100 मिमी।
4, सक्शन मोड में कई स्क्रू डिब्बों का समर्थन करें।
5, डबल कार्य स्टेशन, उत्पादन दक्षता में सुधार और श्रम लागत को कम करें।
6, M1-M6 के लिए आसान अनुकूलन, सिर्फ पेंच गाइडर बदलकर ((अनुकूलन उपलब्ध है) ।
7, आसान संचालन, ऑपरेटर एक ही समय में कई मशीनों का संचालन कर सकते हैं।
8मशीन सैकड़ों प्रसंस्करण फ़ाइलों को स्टोर कर सकती है, प्रत्येक फ़ाइल 1000 स्क्रू बिट्स का समर्थन कर सकती है, आप इसका उपयोग करते समय इसे कॉल कर सकते हैं।

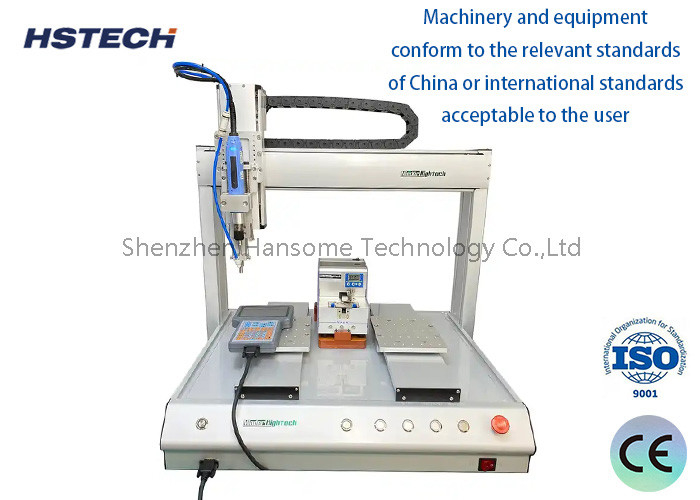

डेस्कटॉप और दृश्यमान संचालन दोहरी कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन 0

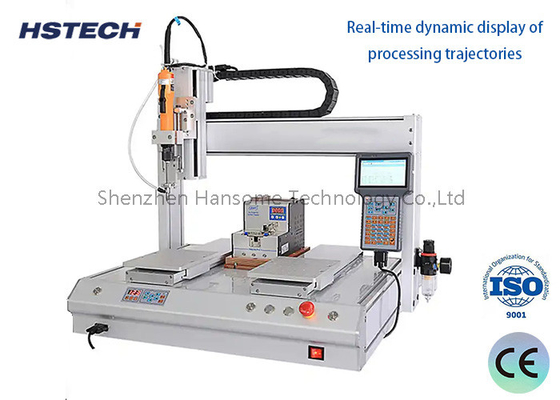

डेस्कटॉप और दृश्यमान संचालन दोहरी कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन 1



डेस्कटॉप और दृश्यमान संचालन दोहरी कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन 2
डेस्कटॉप और दृश्यमान संचालन दोहरी कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन 3डेस्कटॉप और दृश्यमान संचालन दोहरी कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन 4डेस्कटॉप और दृश्यमान संचालन दोहरी कार्य स्टेशन के साथ 4 अक्ष पेंच ताला मशीन 5
