4 अक्ष स्क्रू फास्टनिंग मशीन डबल वाई प्लेटफार्म सक्शन फ़ीडिंग के साथ

4 अक्ष स्क्रू फास्टनिंग मशीन डबल वाई प्लेटफार्म सक्शन फ़ीडिंग के साथ

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-एसएल5331
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: प्रति माह 100 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
उत्पाद का नाम:
4 अक्ष स्क्रू फास्टनिंग मशीन
खिलाना:
सक्शन फीडिंग
संभरक का पेंच:
एकल, या अनुकूलित दो
पेंच संगत:
M1-M6, या अनुकूलित
चलती रेंज:
500*300*300*100मिमी
सामग्री:
एल्यूमीनियम
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 100 सेट
प्रमुखता देना:

4 अक्ष स्क्रू फास्टनिंग मशीन

,

डबल वाई प्लेटफार्म स्क्रू फास्टनिंग मशीन

,

सक्शन फीडिंग के साथ पेंच बांधने की मशीन

उत्पाद का वर्णन

4 अक्ष स्क्रू फास्टनिंग मशीन डबल वाई प्लेटफार्म सक्शन फ़ीडिंग के साथ



परिचय

यह पेंच मशीन एक व्यापक रूप से इस्तेमाल पेंच बांधने की मशीन है, कई उद्योगों के लिए संगत, स्मार्ट फोन, पीसी, विद्युत उपकरण, फर्नीचर उद्योग, आदि यह एक 4 अक्ष पेंच लॉक मशीन है,दोहरे कार्य स्टेशन के साथ, एकल पेंच ड्राइवर और एकल फीडर, पूरी मशीन में एक खिला प्रणाली और एक पेंच-लॉकिंग प्रणाली शामिल है, पेंच-रेंजिंग मशीन के लिए जिम्मेदार खिला हिस्सा,काम की दक्षता में सुधार के उद्देश्य से एक पंक्ति में व्यवस्थित एक अपेक्षाकृत सरल प्रकार का पेंच है.


विशेषताएं


1, व्यापक रूप से इस्तेमाल किया, छोटी मात्रा, स्वचालित उत्पादन लाइन कनेक्ट कर सकते हैं, उत्पाद प्रतिस्थापन के लिए सुविधाजनक।
2, बुद्धिमान निरीक्षण समारोह के साथ, निरीक्षण मिस लॉक,अस्थिर लॉक, ढीला पेंच और इतने पर।

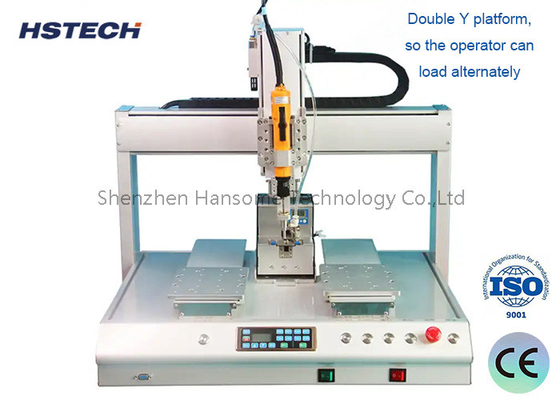

3, डबल वाई मंच, ताकि ऑपरेटर बारी-बारी से लोड कर सकते हैं
4, 4 अक्ष संचालन, चलती सीमा 500 * 300 * 300 * 100 मिमी।
5उच्च स्तर की स्वचालन डिग्री, आसान संचालन जिसे कर्मचारी जल्दी से मास्टर और डिबग कर सकते हैं।

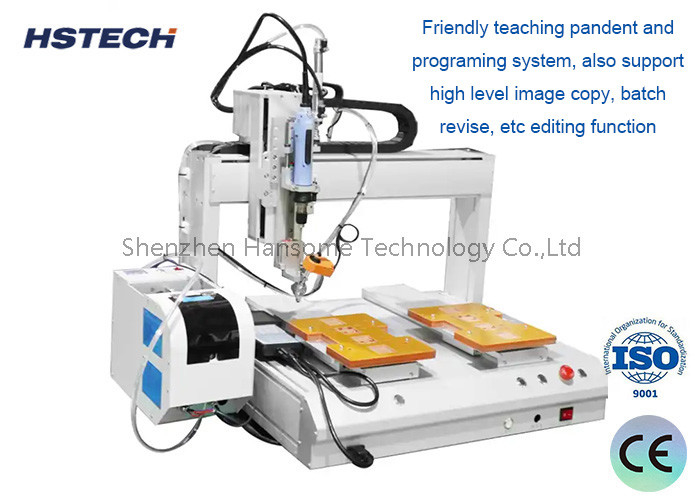

6, टच स्क्रीन डिस्प्ले या सिखाओ लटकन प्रोग्राम करने योग्य अधिक संचालन प्राप्त करें, प्रोग्रामिंग सेट करने के बाद, मशीन को उत्पादन में रखा जा सकता है, प्रबंधन के लिए भी आसान है।
7, आसान संचालन, ऑपरेटर एक ही समय में कई मशीनों का संचालन कर सकते हैं।
8, लीक का पता लगाने के कार्य के साथ, अगर एक पेंच जगह में भरने नहीं है यह लगातार भरने या अलार्म प्रसंस्करण शुरू कर सकते हैं।

यांत्रिक संरचना
तीन रैखिक अक्ष X/Y/Z और R घूर्णी अक्ष सहित 4-DOF रोबोटिक हाथ डिजाइन को अपनाता है
यांत्रिक संरचना कॉम्पैक्ट है और एक छोटे से क्षेत्र पर कब्जा कर लेता है, उत्पादन लाइन में एकीकरण के लिए उपयुक्त
उच्च शक्ति, कम जड़ता वाले बीयरिंग और ट्रांसमिशन भागों, लचीला और कुशल आंदोलन को अपनाता है

बुद्धिमान नियंत्रण प्रणाली
एकीकृत औद्योगिक ग्रेड पीएलसी नियंत्रक, कई प्रोग्रामिंग भाषाओं का समर्थन करता है
मानव-कंप्यूटर इंटरैक्टिव टच स्क्रीन से लैस, संचालित करने के लिए आसान इंटरफ़ेस
बुद्धिमान कार्यों जैसे पेंच की स्थिति की स्वचालित पहचान और पेंच कसने मापदंडों के अनुकूलन के साथ

पेंच कसने की प्रणाली
उच्च परिशुद्धता इलेक्ट्रिक शिकंजा चलानेवाला सिर को अपनाता है और टोक़ सेंसर से लैस है
कसने की गुणवत्ता सुनिश्चित करने के लिए निरंतर बल और निरंतर गति जैसे कई कसने के मोड का समर्थन करता है
विभिन्न विनिर्देशों के शिकंजा के लिए उपयुक्त, कसने के टोक़, गति और अन्य मापदंडों का प्रोग्राम करने योग्य नियंत्रण

दृश्य मार्गदर्शन प्रणाली
पेंच छेद की स्थिति की स्वचालित पहचान का एहसास करने के लिए एकीकृत उच्च परिभाषा सीसीडी कैमरा
मशीन दृष्टि एल्गोरिथ्म के साथ संयुक्त, स्वचालित रूप से पेंच कसने पथ को सही करता है
पेंच कसने की स्थिति का पता लगा सकता है और समय पर प्रतिक्रिया और समायोजन प्रदान कर सकता है

अनुप्रयोग परिदृश्य
इलेक्ट्रॉनिक उत्पादों के निर्माण के लिए लागू जो उच्च परिशुद्धता पेंच विधानसभा की आवश्यकता होती है
जैसे कि छोटे इलेक्ट्रॉनिक उत्पादों जैसे मोबाइल फोन, कंप्यूटर और घरेलू उपकरणों की असेंबली
कार और एयरोस्पेस जैसे उद्योगों में फास्टनर असेंबली के लिए भी इस्तेमाल किया जा सकता है

विनिर्देश



मॉडल HS-SL5331
उत्पादन का नाम 4 अक्ष स्वचालित पेंच लॉक मशीन
चलती सीमा ((X/Y1/Y2/Z) 500*300*300*100 मिमी
एक्स/वाई1/वाई2 अक्ष की गति बंद लूप मोटर:1-800mm/s
Z अक्ष गतिशील गति बंद लूप मोटरः 1-300mm/s
एक्स/वाई1/वाई2 अक्ष अधिकतम भार बंद लूप मोटरः 5KG
Z अक्ष अधिकतम भार बंद लूप मोटरः 3KG
विद्युत आपूर्ति AC110V/220V, 50/60Hz
पुनरावृत्ति सटीकता ±0.02 मिमी
दस्तावेज समर्थन CAD CorelDraw
उपयुक्त शिकंजा एम1-एम6
मशीन का आयाम 746*585*800 मिमी
मशीन का वजन 65 किलोग्राम



मुख्य भागों का ब्रांड



1, मोटरः शिनानो 2, गाइडः हिविन 3, फोटोइलेक्ट्रिक स्विचः ओमरोन 4, बिजली की आपूर्तिः मीनवेल



4 अक्ष स्क्रू फास्टनिंग मशीन डबल वाई प्लेटफार्म सक्शन फ़ीडिंग के साथ 0

4 अक्ष स्क्रू फास्टनिंग मशीन डबल वाई प्लेटफार्म सक्शन फ़ीडिंग के साथ 14 अक्ष स्क्रू फास्टनिंग मशीन डबल वाई प्लेटफार्म सक्शन फ़ीडिंग के साथ 24 अक्ष स्क्रू फास्टनिंग मशीन डबल वाई प्लेटफार्म सक्शन फ़ीडिंग के साथ 3
