| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस800एच |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

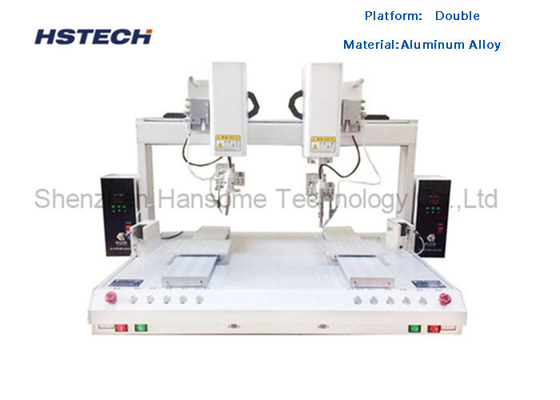

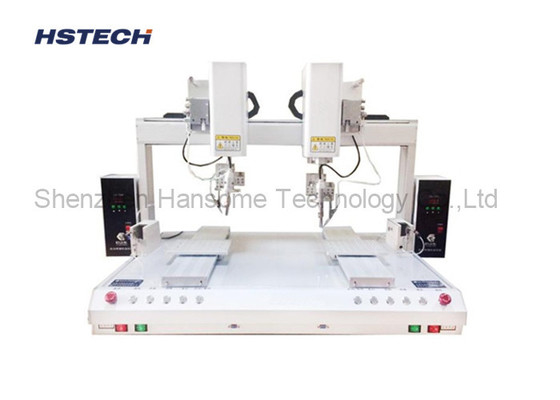

दृश्य प्रणालियों और बल सेंसर के साथ बुद्धिमान 8 अक्ष स्वचालित सोल्डरिंग रोबोट
8 अक्षीय स्वचालित मिलाप मशीन एक डबल 4 अक्षीय मिलाप मशीन है, जो 4 अक्षीय मिलाप रोबोट के आधार पर एक और 4 अक्षीय रोबोट जोड़ती है, जो दक्षता में काफी सुधार करती है,यह भी कोई मृत कोण नहीं मिलाप बनाने, स्पॉट वेल्डिंग और ड्रैग वेल्डिंग के लिए उपयुक्त है, जैसे पीसीबी, आवृत्ति विभाजक, आदि।
1.8 डिग्री की स्वतंत्रता: रोबोट में 8 प्रोग्राम करने योग्य जोड़ हैं, जो अधिक लचीली वेल्डिंग गति प्राप्त कर सकते हैं और ऑपरेशन की एक व्यापक श्रृंखला को कवर कर सकते हैं।
2अत्यधिक स्वचालितः रोबोट वेल्डिंग स्पॉट पोजिशनिंग, वेल्डिंग और डिटेक्शन की पूरी प्रक्रिया को स्वचालित रूप से पूरा कर सकता है, जिससे उत्पादन दक्षता और स्थिरता में काफी सुधार होता है।
3सटीक नियंत्रण: रोबोट उच्च परिशुद्धता वाले सर्वो मोटर्स और उन्नत नियंत्रण एल्गोरिदम का उपयोग वेल्डिंग स्थिति, वेल्डिंग बल और वेल्डिंग तापमान जैसे मापदंडों के सटीक नियंत्रण को प्राप्त करने के लिए करता है।
4.बुद्धिमान: इसमें दृश्य प्रणाली और बल सेंसर जैसे बुद्धिमान संवेदन कार्य शामिल हैं, और यह वर्कपीस के आकार और स्थिति विचलन के अनुकूल हो सकता है।
5लचीलापनः जोड़ों के 8 डिग्री की स्वतंत्रता रोबोट को विभिन्न जटिल वेल्डिंग प्रक्रियाओं और वर्कपीस के आकारों के अनुकूल करने की अनुमति देती है।प्रोग्राम करने योग्य शिक्षण कार्य रीसेट और तैनात करने के लिए आसान बनाता है.
6ऊर्जा की बचत और पर्यावरण संरक्षण: वायवीय ड्राइव के स्थान पर इलेक्ट्रिक ड्राइव का उपयोग ऊर्जा की खपत और शोर उत्सर्जन को कम करता है
यांत्रिक संरचना:
8 डिग्री की स्वतंत्रता वाली रोबोटिक बांह संरचना जटिल पथों के उच्च सटीक नियंत्रण को प्राप्त कर सकती है
रोबोटिक हाथ एक मॉड्यूलर डिजाइन को अपनाता है, और प्रत्येक जोड़ एक सटीक सर्वो मोटर ड्राइव से लैस है
विभिन्न वेल्डिंग जरूरतों को पूरा करने के लिए अंत उपकरण जल्दी से प्रतिस्थापित किया जा सकता है
वेल्डिंग प्रणाली:
एक पेशेवर वेल्डिंग नियंत्रण मॉड्यूल के साथ एकीकृत, निरंतर तापमान, निरंतर धारा, निरंतर दबाव और अन्य वेल्डिंग मोड का समर्थन
उच्च परिशुद्धता तापमान सेंसर के साथ सुसज्जित वास्तविक समय में मिलाप संयुक्त तापमान की निगरानी करने के लिए
सॉल्डर जोड़ों की गुणवत्ता सुनिश्चित करने के लिए प्रोग्राम करने योग्य वेल्डिंग पैरामीटर, जैसे वेल्डिंग समय, वेल्डिंग दबाव आदि
दृष्टि प्रणाली:
एक उच्च परिभाषा सीसीडी कैमरा के साथ एकीकृत स्वचालित पोजिशनिंग और मिलाप जोड़ों की ट्रैकिंग प्राप्त करने के लिए
मशीन विजन एल्गोरिथ्म के साथ, सोल्डर जोड़ की स्थिति और सोल्डर आसंजन की सटीक पहचान की जा सकती है
वेल्डिंग गुणवत्ता सुनिश्चित करने के लिए स्वचालित रूप से वेल्डिंग पथ और मापदंडों को समायोजित करें
प्रोग्रामिंग नियंत्रण:
कई प्रोग्रामिंग भाषाओं, जैसे पीएलसी सीढ़ी आरेख, रोबोट प्रोग्रामिंग आदि का समर्थन करता है।
दूरस्थ निगरानी और डेटा विश्लेषण प्राप्त करने के लिए उत्पादन प्रबंधन प्रणाली के साथ एकीकृत किया जा सकता है
सहज ऑपरेशन इंटरफ़ेस, श्रमिकों के लिए जल्दी से मास्टर और उपयोग करने के लिए आसान
अनुप्रयोग क्षेत्र:
व्यापक रूप से इलेक्ट्रॉनिक्स, संचार, ऑटोमोटिव और अन्य उद्योगों में वेल्डिंग उत्पादन में इस्तेमाल किया
विभिन्न इलेक्ट्रॉनिक घटकों जैसे SMT और DIP के वेल्डिंग के लिए लागू
विभिन्न सामग्रियों और आकारों के मिलाप जोड़ों पर लागू
विशेषताएं
1, अतिरिक्त नाइट्रोजन आपूर्ति फिक्स्चर, सर्वोत्तम वेल्डिंग गुणवत्ता सुनिश्चित करते हैं।
2, पेटेंट स्पंज सफाई लोहे सुनने तंत्र, लोहे के सिर पर अवशिष्ट टिन साफ नहीं किया जा सकता है के कारण पारंपरिक फूंक सफाई का समाधान,जिसके परिणामस्वरूप खराब वेल्डिंग या सोल्डर जोड़ों का प्रदूषण होता है.
3, उच्च शक्ति वाले लोहे के सिर, अन्य ब्रांडों की तुलना में 5 गुना से अधिक लंबे जीवनकाल।
4, नवीनतम कार्ड प्रकार डिजाइन, आसान अलग करने के लिए, और लोहे के सिर के प्रतिस्थापन के कारण सिर की स्थिति को नहीं बदलेगा।
5, 500 से अधिक प्रकार के लोहे के सिर के आकार, ग्राहक की जरूरतों के अनुसार डिजाइन किया जा सकता है
6, वेल्डिंग नियंत्रक में वेल्डिंग स्थिति स्मृति के कई समूह हैं, जोविभिन्न आकारों के सॉइडर जोड़ों के रूप में सेट.
8, शिक्षण पैडेंट सेटिंग विधि, ऑपरेशन बहुत सरल है, पेशेवर कंप्यूटर इंजीनियर के बिना संचालित करने के लिए, सामान्य ऑपरेटर 3 घंटे के भीतर शिक्षा और प्रशिक्षण पूरा कर सकते हैं।
9, सटीकता 0.02 मिमी है, उत्पादन प्रक्रिया में वेल्डिंग स्थिति की सटीकता सुनिश्चित करें।
10, स्वचालित कन्वेयर बेल्ट से लैस, पूर्ण स्वचालित संचालन प्राप्त करने के लिए, आसान ऑनलाइन।
11, निरीक्षण कार्य प्राप्त करने के लिए वैकल्पिक सीसीडी।
विनिर्देश
| मॉडल | HS-S800H |
| उत्पाद का नाम | 8 अक्ष सोलरिंग रोबोट |
| इनपुट वोल्ट | AC110/220V,50/60Hz |
| वाट क्षमता | अधिकतम.300W |
| आउटपुट वोल्टेज | DC24V |
| चलती सीमा-- एक्स अक्ष | 2x300 मिमी |
| Y1 अक्ष | 2x300 मिमी |
| Y2 अक्ष | 2x300 मिमी |
| Z अक्ष | 2x300 मिमी |
| आर अक्ष | 360 डिग्री |
| गति ((X/Y1/Y2/Z) | 5-800 मिमी/सेक |
| आर अक्ष | ±360 डिग्री |
| पुनरावृत्ति सटीकता ((X/Y1/Y2/Z) | ±0.02 मिमी |
| कार्य भार क्षमता | 5 किलो |
| फिक्स्चर लोड क्षमता | 3 किलो |
| सामग्री | एल्यूमीनियम मिश्र धातु, सतह पेंट |
| ड्राइविंग विधि | टाइमिंग बेल्ट |
| मोटर | स्टेपर मोटर, 2 चरण, 3 ए |
| प्रीहीटिंग टेम्प रेंज | 50 से 500°C |
| कार्यक्रम क्षमता | max99, स्पॉट फाइलः max999 |
| संचार पोर्ट | RS232 |
| आई/ओ इनपुट | 8 में से 16 बाहर |
| सोल्डरी टिन का व्यास | 0.3-1.5 मिमी |
| भंडारण विस्तार | फ्लैश स्टोरेज का समर्थन |
| प्रोग्रामिंग मोड | रोटन या टेकिंग |
| मशीन का आयाम | 880*580*645 मिमी |
| शुद्ध भार | 65 किलो |
