| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस441एस |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

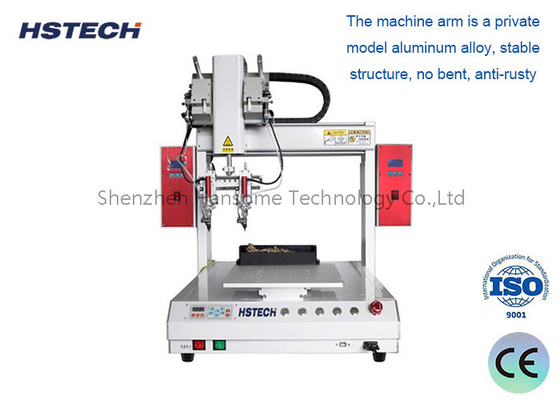

360 डिग्री सिंगल वाई वर्किंग प्लेटफॉर्म डबल सोल्डरिंग आयरन के साथ ऑटोमैटिक सोल्डरिंग मशीन
स्वचालित डेस्कटॉप सोल्डरिंग रोबोट:
अवलोकन:
यह एक कॉम्पैक्ट, डेस्कटॉप आकार का रोबोट सोल्डरिंग सिस्टम है जिसे सटीक सोल्डरिंग और असेंबली कार्यों के लिए डिज़ाइन किया गया है। इसमें एक मॉड्यूलर,पुनः विन्यास योग्य डिजाइन जो विभिन्न पीसीबी और इलेक्ट्रॉनिक घटक मिलाप अनुप्रयोगों के लिए अनुकूलित किया जा सकता है.
हमारे पास सोल्डरिंग मशीन के लिए कई विकल्प हैं, अक्ष 3 अक्ष से अधिकतम 8 अक्ष तक, यदि रोटेशन या नहीं, और कार्य मंच एकल या दोहरे, सभी आपकी आवश्यकता पर निर्भर करते हैं।
उच्च सटीक स्थिति
सर्वो मोटर ड्राइव को अपनाने से, वाई-अक्ष कार्य मंच ±0.05 मिमी की सटीक स्थिति सटीकता प्राप्त कर सकता है।
स्थिर और विश्वसनीय स्थिति सुनिश्चित करने के लिए उच्च संकल्प फोटोइलेक्ट्रिक एन्कोडर से सुसज्जित।
लचीला वेल्डिंग
कार्य मंच X/Y/Z अक्षों के स्वतंत्र गति नियंत्रण का समर्थन करता है।
यह विभिन्न आकारों और आकारों के पीसीबीए बोर्डों को लचीले ढंग से वेल्ड कर सकता है।
पूरी तरह से स्वचालित
इसमें उत्पादन प्रक्रिया के पूर्ण स्वचालन को प्राप्त करने के लिए स्वचालित लोडिंग, वेल्डिंग और अनलोडिंग जैसे कार्य हैं।
इसमें मनुष्य की कोई भागीदारी की आवश्यकता नहीं है, जिससे उत्पादन की दक्षता और स्थिरता में काफी सुधार होता है।
वेल्डिंग की गुणवत्ता
स्थिर तापमान वेल्डिंग कोर और सटीक वेल्डिंग पैरामीटर नियंत्रण को अपनाने के लिए स्थिर वेल्डर संयुक्त गुणवत्ता सुनिश्चित करें।
सोल्डर जोड़ की सुंदर उपस्थिति, चिकनी संक्रमण, और कोई ओवरफ्लो सोल्डरिंग नहीं होती है।
बुद्धिमान नियंत्रण
मानव-कंप्यूटर इंटरैक्शन इंटरफेस से लैस, वेल्डिंग पैरामीटर और प्रक्रिया प्रवाह को प्रोग्राम किया जा सकता है।
अंतर्निहित दोष निदान प्रणाली वास्तविक समय में उपकरण के संचालन की स्थिति की निगरानी कर सकती है।
ऊर्जा की कुशल बचत
ऊर्जा खपत को बहुत कम करने के लिए सर्वो मोटर ड्राइव और बुद्धिमान नियंत्रण प्रौद्योगिकी को अपनाना।
साथ ही, इसमें कम रखरखाव लागत की विशेषताएं हैं।
विशेषताएं:
1.एक्स, वाई, जेड गति के साथ 3-अक्ष रोबोटिक हाथ
2उच्च परिशुद्धता सर्वो मोटर्स सटीक स्थिति के लिए
3. तापमान नियंत्रण के साथ एकीकृत लोहे के लोहे की नोक
4.स्वचालित सोल्डरिंग वायर फ़ीड सिस्टम
5समायोज्य सोल्डर पेस्ट वितरण मॉड्यूल
6. कॉम्पैक्ट डेस्कटॉप पदचिह्न (लगभग 20 "x 16" x 18")
7.प्रोग्रामिंग और नियंत्रण के लिए टचस्क्रीन एचएमआई
8आसान एकीकरण के लिए मानक जी-कोड के साथ संगत
विनिर्देशः
| मॉडल | HS-S441S | HS-S551S | HS-S661S |
| वोल्टेज | AC110V/220V,50/60Hz | ||
| एक्स/वाई/जेड कार्य सीमा | 400*400*100 मिमी | 500*500*100 मिमी | 600*600*100 मिमी |
| आर अक्ष | कोई नहीं | ||
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड | ||
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट | ||
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||

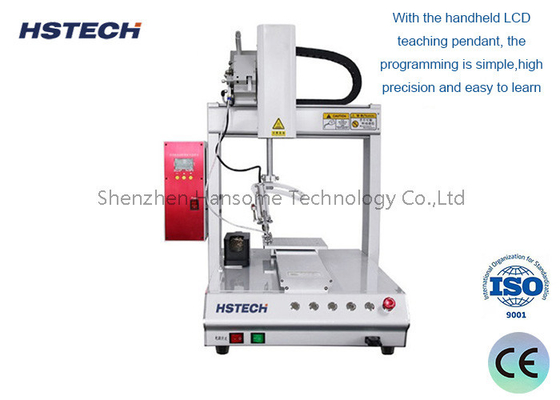

| प्रोग्रामिंग | शिक्षक लटकन | ||
| नियंत्रण प्रणाली | नियंत्रण बोर्ड | ||
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
||
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
||
| दस्तावेज समर्थन | सीएडी, कोरलड्राउ | ||
| लौह टिन की सफाई | वायु सफाई/वायुगत | ||
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 | ||
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग | ||
| वजन | 40 किलो | 50 किलो | 55 किलो |
| मशीन का आयाम | 615*685*800 मिमी | 715*715*800 मिमी | 815*815*800 मिमी |
