| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एफएस5331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |
रैखिक गाइड सोल्डर पेन लोहा टिन मंजिल खड़े रोबोट सोल्डर मशीन
परिचय

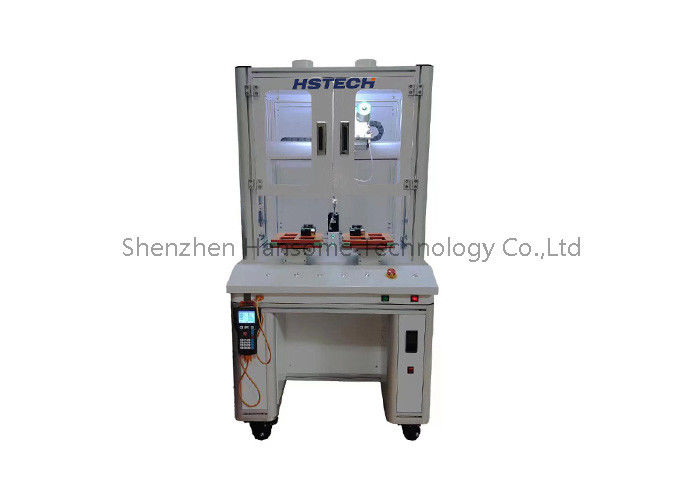

यह मॉडल ऑटोमैटिक सोल्डरिंग मशीन फ्लोर स्टैंडिंग मॉडल सोल्डरिंग रोबोट है, डेस्कटॉप सोल्डरिंग मशीन से अलग, यह अधिक सुविधाजनक और लचीला सोल्डरिंग रोबोट है।यह मशीन 5 अक्ष कार्य प्रणाली को अपनाता है, दोहरे मिलाप मंच के साथ, एकल मिलाप लोहा/टिप
मोर्विंग रेंज 500x300x300x100mm. मशीन कई प्रकार के पीसीबीए वेल्डिंग के लिए उपयुक्त है, एककाम की दक्षता और वेल्डिंग की गुणवत्ता में सुधार के लिए मैन्युअल वेल्डिंग की जगह यूटोमैटिक वेल्डिंग रोबोट ले रहे हैं।
विशेषताएं
1, मजबूत धातु फ्रेम, दोहरे प्लेटफार्म कार्यक्षमता के साथ फर्श-स्टैंडिंग डिजाइन।
2, बहुमुखी प्रतिभा के लिए आर-रोटेशन अक्ष सहित 5-अक्ष संचालन।
3, 500x300x300 मिमी की यात्रा दूरी, ग्राहक की जरूरतों के अनुरूप अनुकूलन योग्य।
4, समायोज्य रेंज या वैकल्पिक डबल/ट्रिपल कॉन्फ़िगरेशन के साथ एकल मिलाप लोहा।
5, बिंदु, ड्रैग वेल्डिंग, और अन्य वेल्डिंग तकनीकों का समर्थन करता है।
6, मैन्युअल बिंदु सेटिंग और सीएडी ड्राइंग आयात क्षमता के साथ पेंडेंट प्रोग्रामिंग।
7, सटीक आंदोलन के लिए Hiwin रैखिक गाइड से लैस है।
8, विश्वसनीय संचालन के लिए स्टेपर मोटर और टाइमिंग बेल्ट द्वारा नियंत्रित।
विनिर्देश
| मॉडल | HS-S5331R | HS-S6331R | |
| वोल्टेज | AC110V/220V,50/60Hz | ||
| कार्य सीमा X/Y1/Y2/Z | 500*300*300*100 मिमी | 600*300*300*100 मिमी | |
| आर अक्ष | 360 डिग्री | ||
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड | ||
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट | ||
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| प्रोग्रामिंग | शिक्षक लटकन | ||
| नियंत्रण प्रणाली | नियंत्रण बोर्ड | ||
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
||
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
||
| दस्तावेज समर्थन | सीएडी | ||
| लौह टिन की सफाई | वायु सफाई/वायुगत | ||
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 | ||
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग | ||
| वजन | 65किलो | 70 किलो | |
| मशीन का आयाम |
715*585*800 मिमी |
815*685*800 मिमी | |
मुख्य मशीन विन्यास
1, डबल सोल्डरिंग आयरन, डबल Y कार्य मंच
2, हैंडहेल्ड शिक्षण लटकन प्रोग्रामर
3, हीटिंग नियंत्रक
4, टूटा हुआ टिन नियंत्रक
5, सोल्डर पेन
6वेल्डिंग टिप
7टिन आउट घटक
8, सफाई बॉक्स
