डिपैनलिंग के लिए दोहरे प्लेटफार्म के साथ नई विकसित उच्च परिशुद्धता पीसीबी राउटर मशीन

डिपैनलिंग के लिए दोहरे प्लेटफार्म के साथ नई विकसित उच्च परिशुद्धता पीसीबी राउटर मशीन

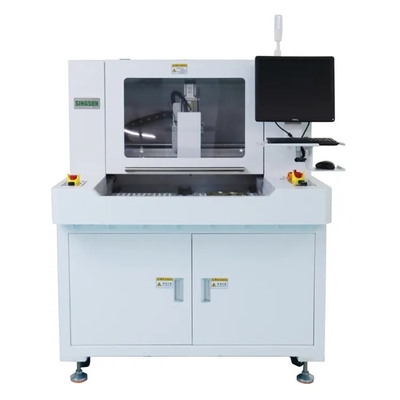

यह पीसीबी रूटर मशीन आरएम-एफ550 एक नई विकसित रूटर मशीन है। इसका उपयोग पूरे प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) को व्यक्तिगत पीसीबीए बोर्डों में बदलने के लिए किया जाता है।मशीन काम सटीकता सुनिश्चित करने के लिए एक बहुत ही स्थिर मंच को अपनाने, कार्य मंच का आकार 300*350 मिमी है।

इसमें 400*600 मिमी का बड़ा प्लेटफॉर्म विकल्प है। यह मशीन तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "विजुअल" प्रोग्रामिंग प्रदान करती है।

यह पीसीबी विभाजक एक्स, वाई, जेड सर्वो मोटर और ड्राइविंग सिस्टम और गेंद पेंच, रैखिक गाइड रेल को अपनाता है, मशीन को सुचारू और सटीक रूप से चलाने के लिए, 0.01 मिमी से कम की सटीकता, रूटिंग सटीकता फिर 0.05 मिमी.
रोटरी डबल वर्कस्टेशन डिजाइन निरंतर चलाने के लिए बनाता है, उत्पादन की दक्षता में काफी सुधार करता है। मशीन उच्च संकल्प सीसीडी से लैस है,सीसीडी के क्रॉसकर्सर के साथ प्रत्यक्ष सिखाने प्रोग्रामिंग विधि का उपयोग करेंसंचालित करने में बहुत आसान, सॉफ्टवेयर बिंदु, रेखा, चाप, वृत्त आदि आदेशों को निष्पादित कर सकता है, पैनल बोर्ड के विभिन्न आकारों को काटने के लिए, इसमें मार्क पोजिशनिंग फ़ंक्शन है,पीसीबी की स्थिति में परिवर्तन होने पर स्वचालित रूप से समन्वय विस्थापन को सही कर सकता है औद्योगिक पीसी, विंडोज सिस्टम और पूर्ण अंग्रेजी स्व विकसित सॉफ्टवेयर प्रोग्रामिंग और संचालन को बहुत आसान बनाता है।बाहरी चुप्पी वैक्यूम क्लीनर एक स्वच्छ और कम शोर कार्य वातावरण प्रदान करते हैं . मिलिंग कट का उपयोग 2 या 3 सेक्शन के रूप में किया जा सकता है, बस सॉफ़्टवेयर पर पैरामीटर सेट करें, इसमें मिलिंग कट की सेवा जीवन में काफी वृद्धि हुई है।एक विरोधी स्थैतिक आयनीकरण पंखे से लैस जो स्थैतिक को समाप्त कर सकता है और धूल को हटा सकता है

मुख्य विशेषताएं

2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।

3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।

4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।

5, उपकरण जीवन की निगरानी. काटने के बाद काटने की मशीन एक निश्चित दूरी काटती है, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।

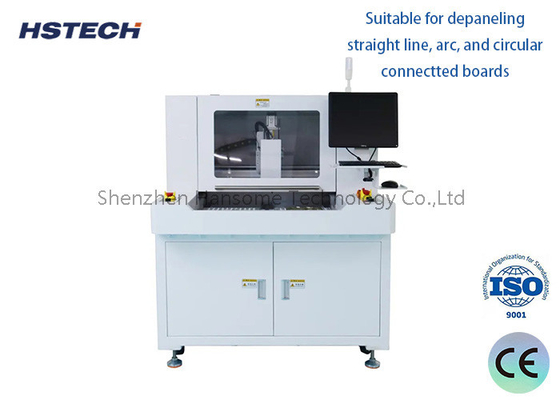

6, सीधी रेखा, चाप और परिपत्र से जुड़े बोर्डों के लिए उपयुक्त है।

7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।

विसर्जन

आवेदन

पीसीबीए समोच्च काटनाः
उच्च परिशुद्धता सीएनसी काटने की तकनीक का उपयोग करके, पीसीबीए की रूपरेखा के साथ सटीक रूप से काटना संभव है।
यह पीसीबीए आकार की सटीकता सुनिश्चित करता है और अतिरिक्त किनारे सामग्री को हटा देता है।

पीसीबीए ट्रिमिंग:
समोच्च काटने के आधार पर, पीसीबीए सतह को बारीकी से ट्रिम और बोर किया जा सकता है।
इससे पीसीबीए की उपस्थिति में सुधार होता है और इसकी विश्वसनीयता बढ़ जाती है।

पीसीबी छिद्रण प्रसंस्करणः
ऑफलाइन रूटिंग मशीनों का उपयोग पीसीबीए पर अतिरिक्त छेद को संसाधित करने के लिए भी किया जा सकता है, जैसे कि माउंटिंग स्टड छेद।
यह सटीक छिद्रण प्रसंस्करण पीसीबीए की बाद की स्थापना और असेंबली के लिए अनुकूल है।

घटक की मरम्मत:
पीसीबीए उत्पादन प्रक्रिया के दौरान, कभी-कभी कुछ घटकों को क्षतिग्रस्त या गलत रूप से संरेखित किया जा सकता है।
ऑफलाइन रूटिंग मशीनें इन समस्याओं को ठीक कर सकती हैं, जैसे कि असेंबलिंग और री-स्टिकिंग, री-सोल्डरिंग आदि।

परीक्षण नमूना उत्पादनः
ऑफलाइन रूटिंग मशीनों का उपयोग पीसीबीए के छोटे संख्या में नमूनों या परीक्षण उत्पादों के उत्पादन के लिए किया जा सकता है।
यह बड़े पैमाने पर उत्पादन से पहले प्रक्रिया सत्यापन और परीक्षण के लिए अनुकूल है।
