| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-यूडी330 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

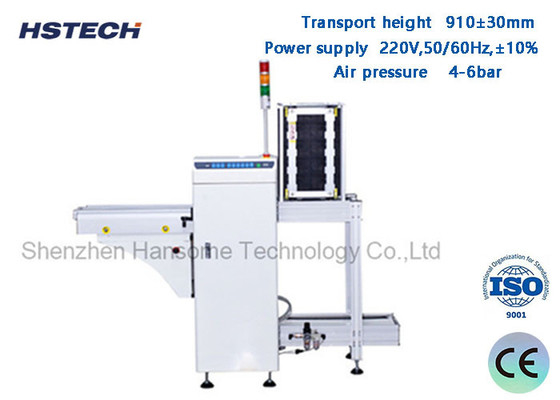

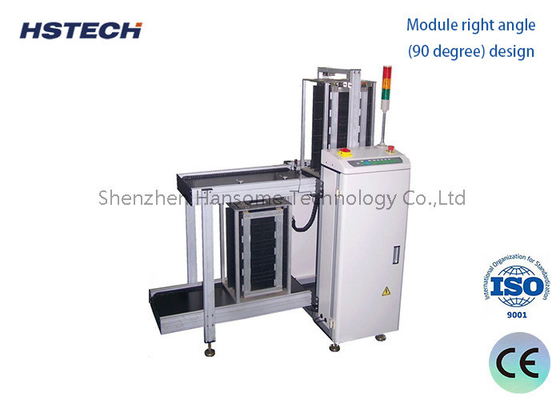

लगभग 30 सेकंड पीसीबी अनलोडर बटन नियंत्रण मोटर चालित के साथ अनुकूलित एसएमटी लाइन अनलोडर
पीसीबी अनलोडरः
इस पीसीबी अनलोडिंग मशीन का उपयोग एसएमटी उत्पादन लाइन के अंत में किया जाता है, इसका उपयोग पीसीबी को पत्रिकाओं में इकट्ठा करने के लिए किया जाता है।
पीसीबी अनलोडर एक ऐसा उपकरण है जिसका उपयोग प्रिंटेड सर्किट बोर्ड (पीसीबी) को स्वचालित रूप से अनलोड करने के लिए किया जाता है।इसका मुख्य कार्य पिछले प्रक्रिया में प्रयुक्त उपकरण (जैसे वेल्डिंग मशीन) से पीसीबी को स्वचालित रूप से हटाना है।पीसीबी अनलोडर उत्पादन दक्षता में सुधार, श्रम लागत और परिचालन त्रुटियों को कम कर सकता है।
इसकी मुख्य विशेषताएं इस प्रकार हैं:
उच्च स्तर का स्वचालनः कंप्यूटर नियंत्रण और स्वचालन प्रौद्योगिकियों जैसे रोबोटिक बाहों के माध्यम से, पीसीबी को जल्दी और सटीक रूप से उतारा जा सकता है। उतराई दक्षता में काफी सुधार।
मजबूत अनुकूलन क्षमताः यह विभिन्न प्रकार के सर्किट बोर्डों के अनुकूल होने के लिए विभिन्न आकारों और मोटाई के पीसीबी के अनुसार स्वचालित रूप से समायोजित कर सकता है।
अच्छा एकीकरणः उत्पादन लाइन के स्वचालित सहयोग को प्राप्त करने के लिए इसे पिछले प्रक्रिया उपकरण के साथ एकीकृत किया जा सकता है।
सरल संचालन: मानव-मशीन इंटरफेस से लैस, ऑपरेटर सरल प्रोग्राम सेटिंग्स के माध्यम से अनलोडिंग कार्य को पूरा कर सकता है।
उच्च विश्वसनीयताः यह एक स्थिर यांत्रिक संरचना और नियंत्रण प्रणाली को अच्छी दोहराव और सेवा जीवन के साथ अपनाता है।
लागत बचत: मैन्युअल ऑपरेशन को कम करें, श्रम लागत को कम करें और उत्पादन दक्षता में सुधार करें।
उत्पाद की गुणवत्ता में सुधारः सटीक अनलोडिंग प्रक्रिया स्थानांतरण प्रक्रिया के दौरान पीसीबी की क्षति को कम कर सकती है।
विशेषताएं:
1, मित्सुबिशी पीएलसी
2, ZD मोटर संचालित।
3, मोटा परिवहन कन्वेयर बेल्ट।
4, बदलने के लिए 3 पत्रिकाएं, शीर्ष पक्ष एक पत्रिका, बटन पक्ष 2 पत्रिकाएं।
5, एलईडी बटन कंट्रोल मोड 3 लोलर लाइट डिस्प्ले के साथ।
6, स्टेनलेस स्टील और एल्यूमीनियम प्रोफाइल मशीन संरचना, स्थिर और रखरखाव के लिए आसान।
7, हाथ के क्रैंक के साथ चिकनी और समानांतर चौड़ाई समायोजन।
8, प्रेसिजन पुशर पीसीबी को मैगज़ीन तक धकेलता है
9मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
10, SMEMA संगत है।
विनिर्देशः
| कार्य | इस इकाई का उपयोग पीसीबी को उतारने के लिए किया जाता है। |
| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| संकेत | SMEMA |
| मॉडल | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आयाम | 1900*800*1200 मिमी | 2320*880*1200 मिमी | 2620*940*1200 मिमी | 2620*1080*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 220 किलो | 280 किलो | 320 किलो |
| पीसीबी अनलोडर | |||
