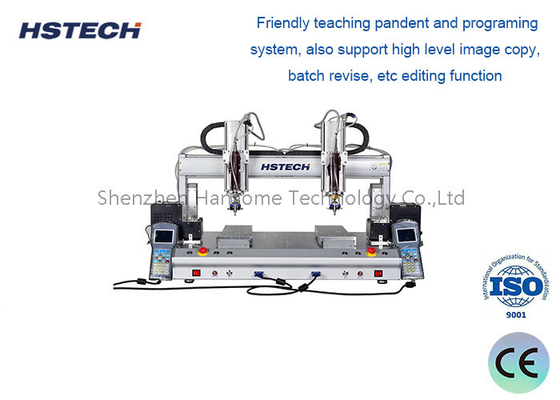

दृश्यमान ऑपरेशन 6 अक्ष ऑपरेशन स्क्रू लॉकिंग मशीन डबल वर्किंग स्टेशन के साथ

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-डीएच6331
एमओक्यू:	1 सेट
कीमत:	विनिमय योग्य
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता:	प्रति माह 100 सेट

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

उत्पाद का नाम:

स्क्रू लॉकिंग मशीन

खिलाना:

सक्शन फीडिंग

एक्सिस:

6 अक्ष

पेंच संगत:

M1-M6, या अनुकूलित

चलती रेंज:

500*300*300*100मिमी

सामग्री:

मुख्य एल्यूमिनियम

पोर्ट:

शेन्ज़ेन

ओईएम:

हाँ

पैकेजिंग विवरण:

लकड़ी का पैकेज

आपूर्ति की क्षमता:

प्रति माह 100 सेट

प्रमुखता देना:

डबल वर्किंग स्टेशन स्क्रू लॉकिंग मशीन

6 अक्ष स्क्रू लॉकिंग मशीन

दृश्यमान ऑपरेशन स्क्रू लॉकिंग मशीन

उत्पाद का वर्णन

दृश्यमान ऑपरेशन 6 अक्ष ऑपरेशन स्क्रू लॉकिंग मशीन डबल वर्किंग स्टेशन के साथ

उत्पादों का वर्णन

स्क्रू लॉकिंग मशीन:

पेंच मशीन एक दोहरी पेंच ड्राइवर, दोहरी मंच, और सक्शन पेंच फीडर स्वचालित पेंच ताला मशीन है, यह स्थान करने के लिए टच स्क्रिन और मैनुअल चल पेंच सिर का उपयोग करता है,यह एक बहुत आसान प्रोग्रामिंग प्रकार है, प्रोग्रामिंग के समय की बचत होती है।

यह एक नई प्रकार की पेंच ताला मशीन है जो पारंपरिक मैनुअल शिक्षण पेंडेंट प्रोग्रामिंग मशीन को बदल सकती है, यह इलेक्ट्रॉनिक्स उद्योग में व्यापक रूप से उपयोग की जाती है।

एम1 से एम6 तक के पेंचों के लिए संगत, अन्य विशेष पेंच, भी अनुकूलन किया जा सकता है।

कार्य और अनुप्रयोग:

स्वचालित पेंच असेंबली परिदृश्यों में उपयोग किया जाता है जिसमें उच्च परिशुद्धता और जटिल स्थानिक स्थिति की आवश्यकता होती है।
यह 3 रैखिक अक्षों और 3 घूर्णी अक्षों के समन्वित आंदोलन को लचीले ढंग से पोजिशनिंग शिकंजा के लिए प्राप्त कर सकता है।
इसका व्यापक रूप से ऑटोमोटिव, इलेक्ट्रॉनिक्स, घरेलू उपकरण और अन्य उद्योगों में जटिल उत्पाद असेंबली में उपयोग किया जाता है।

यांत्रिक संरचना:

6 स्वतंत्र रूप से नियंत्रित जोड़ों, जिसमें 3 रैखिक अक्ष और 3 घूर्णी अक्ष शामिल हैं।
यह एक सर्वो मोटर द्वारा संचालित होता है और सटीक स्थिति प्राप्त करने के लिए एक उच्च-सटीक एन्कोडर से लैस होता है।
सटीक नियंत्रण के माध्यम से उच्च परिशुद्धता वाले शिकंजा को कसने के लिए रोबोट बांह के अंत में एक स्क्रूड्राइवर सिर स्थापित किया गया है।
पूरी पेंच असेंबली प्रक्रिया को पूरा करने के लिए एक स्वचालित पेंच आपूर्ति उपकरण से लैस।

नियंत्रण प्रणाली:

औद्योगिक ग्रेड पीएलसी या मोशन कंट्रोलर का उपयोग केंद्रीकृत नियंत्रण और प्रोग्राम प्रोग्रामिंग के लिए किया जाता है।
यह रोबोटिक बांह की सुचारू और टकराव मुक्त गति सुनिश्चित करने के लिए 3 डी स्थानिक प्रक्षेपवक्र नियोजन का एहसास कर सकता है।
मानव-मशीन इंटरफेस से लैस यह ऑपरेटिंग प्रोग्रामों के डिजाइन, भंडारण और कॉल को महसूस कर सकता है।
इसमें कई आयामों जैसे कि टोक़, स्थिति और गति में वास्तविक समय की निगरानी और प्रतिक्रिया होती है।

प्रदर्शन विशेषताएंः

6 डिग्री की स्वतंत्रता, जो पेंच विधानसभा के लिए विभिन्न जटिल स्थानिक मुद्राओं को महसूस कर सकती है।
उच्च दोहराव, आमतौर पर ± 0.1 मिमी के भीतर।
उच्च कार्य दक्षता, 80-120 बार / मिनट पेंच विधानसभा गति तक।
विभिन्न आकारों और सामग्रियों के पेंचों के लिए उपयुक्त, मजबूत संगतता।
उच्च स्तर का स्वचालन, उत्पादन दक्षता और उत्पाद की गुणवत्ता में काफी सुधार।

विनिर्देश

मॉडल	HS-DH6331
उत्पादन का नाम	स्वचालित स्क्रू लॉकिंग मशीन
चलती सीमा ((X/Y1/Y2/Z)	600300300100100 मिमी
एक्स/वाई1/वाई2 अक्ष की गति	बंद लूप मोटर:1-800mm/s
Z अक्ष गतिशील गति	बंद लूप मोटरः 1-300mm/s
एक्स/वाई1/वाई2 अक्ष अधिकतम भार	बंद लूप मोटरः 5KG
Z अक्ष अधिकतम भार	बंद लूप मोटरः 3KG
विद्युत आपूर्ति	AC110V/220V, 50/60Hz
पुनरावृत्ति सटीकता	±0.02 मिमी
दस्तावेज समर्थन	CAD CorelDraw
उपयुक्त शिकंजा	एम1-एम6
मशीन का आयाम8	880585800 मिमी
मशीन का वजन	120 किलो

मुख्य भागों का ब्रांड

1, मोटर: शिनानो

2गाइडः हिविन

3, फोटोइलेक्ट्रिक स्विच: ओमरोन

4, बिजली की आपूर्तिः मीनवेल

विशेषताएं

1, एक ही पेंच फीडर और एक ही तालाबंदी सिर के साथ सक्शन प्रकार का फ़ीडिंग।
2, डेस्कटॉप और दृश्य संचालन, स्वचालित उत्पादन लाइन कनेक्ट कर सकते हैं।
3, 6 एक्सिस ऑपरेशन, चलती रेंज 600*300*300*100*100 मिमी।
4, सक्शन मोड में कई स्क्रू डिब्बों का समर्थन करें।

5, डबल कार्य स्टेशन, उत्पादन दक्षता में सुधार और श्रम लागत को कम करें।
6, M1-M6 के लिए आसान अनुकूलन, सिर्फ पेंच गाइडर बदलकर ((अनुकूलन उपलब्ध है) ।

7, आसान संचालन, ऑपरेटर एक ही समय में कई मशीनों का संचालन कर सकते हैं।

8मशीन सैकड़ों प्रसंस्करण फ़ाइलों को स्टोर कर सकती है, प्रत्येक फ़ाइल 1000 स्क्रू बिट्स का समर्थन कर सकती है, आप इसका उपयोग करते समय इसे कॉल कर सकते हैं।

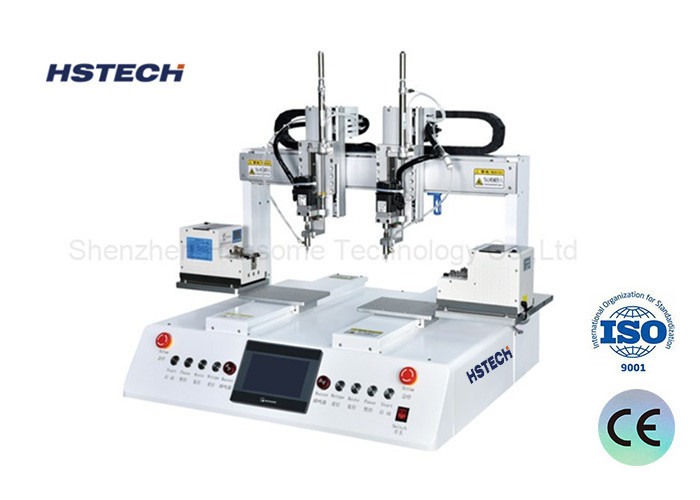

Touch Screen Control Dual Head Suction Screw Feeder Auto Screw Locking Machine HS-DH6331 0

पैकिंग और वितरण

पद	स्क्रू लॉकिंग मशीन
पैकेज	1 सेट एक लकड़ी के कार्टन में सुरक्षा की शर्त के रूप में
बाहरी आयाम	8800585800 मिमी
वजन	लगभग 120 किलो
वितरण	लगभग 15-20 कार्यदिवस
भुगतान	डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
पोर्ट	शेन्ज़ेन
शिपमेंट	A.कुरियर द्वाराः 4-7 कार्य दिवस विशेष प्रस्ताव के अनुसार
	B.हवाई मार्ग से: नामित हवाई अड्डे पर 7 कार्यदिवस
	सी.समुद्र मार्ग से: 20-25 कार्यदिवस नामित बंदरगाह पर
