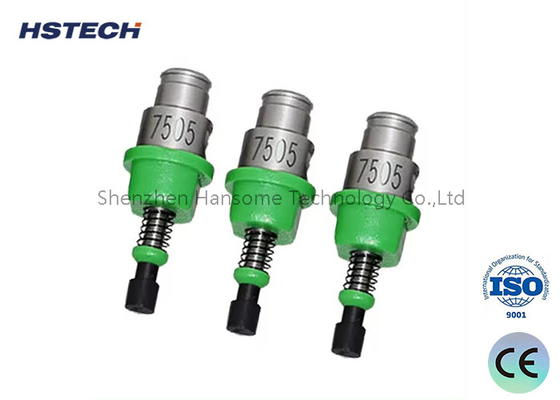

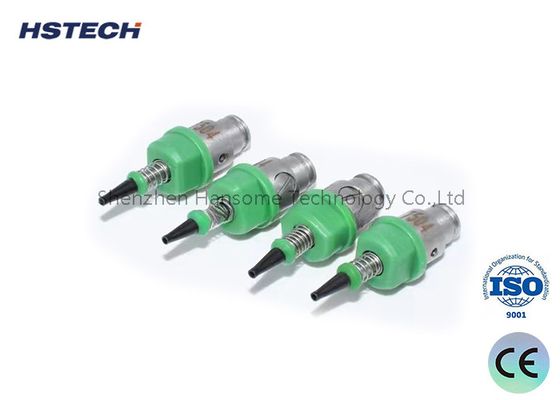

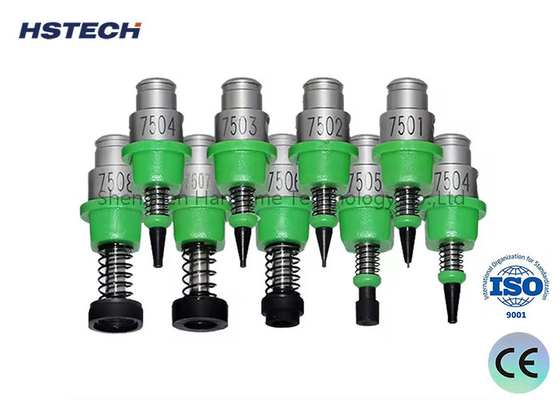

अनुकूलित JUKI 7501 7502 7503 SMT नोजल के लिए JUKI RS-1 चुनें और जगह स्पेयर पार्ट्स

अनुकूलित JUKI 7501 7502 7503 SMT नोजल के लिए JUKI RS-1 पिक एंड प्लेस स्पेयर पार्ट

एसएमटी प्लेसमेंट मशीन नोजल अलग-अलग आकार और आकार के घटकों को अलग-अलग तरीकों से उठा सकता है और रख सकता है। जब वैक्यूम दबाव उत्पन्न होता है,सक्शन नोजल के नकारात्मक दबाव आपूर्ति प्रणाली से बाहर घटकों को चूसा जाएगाजब सक्शन नोजल महत्वपूर्ण भागों को चूसेगा, तो सिस्टम यह निर्धारित करेगा कि सक्शन नोजल ने केवल निर्दिष्ट वैक्यूम डिग्री तक पहुँचने पर ही घटकों को सफलतापूर्वक चूसा है।जब घटक पक्ष में खड़े हों या सामग्री फेंक दी जाए, जिससे सक्शन नोजल सफलतापूर्वक घटकों को उठाने में विफल रहता है, SMT प्लेसमेंट मशीन एक अलार्म सिग्नल भेज देगी।

जब हमारा नोजल घटकों को उठाता है और उन्हें पीसीबी से जोड़ता है, तो हम आमतौर पर उन्हें रखने के लिए दो तरीकों का उपयोग करते हैं। एक यह है कि हम पहले से सिस्टम में दर्ज की गई ऊंचाई के अनुसार माउंट करें।जब हमारे एसएमटी प्लेसमेंट मशीन के प्लेसमेंट सिर सेट ऊंचाई के लिए गिर जाता है, वैक्यूम जारी किया जाता है और घटकों पैड पर रखा जाता है। आम तौर पर हम इस विधि का उपयोग नहीं करते क्योंकि यह inflexible है।एक अन्य विधि नोजल और पीसीबी बोर्ड के बीच तत्काल प्रतिक्रिया के कारण दबाव सेंसर की कार्रवाई के तहत प्लेसमेंट की एक नरम लैंडिंग प्राप्त करने के लिए है, ताकि हमारा प्लेसमेंट आसान और चिकनी हो।

सक्शन नोजल एक उपकरण है जिसका हम अक्सर उत्पादन और प्लेसमेंट में उपयोग करते हैं। यह अक्सर घटकों के संपर्क में होता है और समय के साथ पहना और क्षतिग्रस्त हो जाएगा। इसलिए,एसएमटी प्लेसमेंट मशीनों के सक्शन नोजल की सामग्री और संरचना पर अधिक से अधिक ध्यान दिया जा रहा हैप्रारंभ में, मिश्र धातु सामग्री का प्रयोग किया गया था, और बाद में उन्हें कार्बन फाइबर पहनने के प्रतिरोधी प्लास्टिक सामग्री में बदल दिया गया।अधिक उन्नत नलिकाओं नलिकाओं अधिक बनाने के लिए सिरेमिक सामग्री और हीरा का उपयोग.

एसएमटी (सतह माउंट प्रौद्योगिकी) नोजल इलेक्ट्रॉनिक घटकों के लिए स्वचालित प्लेसमेंट उपकरण में उपयोग किया जाने वाला एक महत्वपूर्ण उपकरण है, जिसका उपयोग छोटे इलेक्ट्रॉनिक घटकों को उठाने और रखने के लिए किया जाता है।विभिन्न आवश्यकताओं के अनुसार कई प्रकार के एसएमटी नोजल हैं, सामान्य में शामिल हैंः

JUKI नोजल की विशेषताएंः

विविध उत्पाद लाइनें: JUKI विभिन्न घटकों के अनुरूप विभिन्न आकारों, आकारों और सामग्रियों के नोजल प्रदान करता है।
उच्च परिशुद्धता की स्थितिः नोजल स्थान की गुणवत्ता सुनिश्चित करने के लिए घटकों का सटीक रूप से पता लगा सकता है।
पहनने के प्रतिरोधः उच्च गुणवत्ता वाली सामग्री से बना, लंबी सेवा जीवन।
रखरखाव में आसानीः डाउनटाइम को कम करने के लिए इसे जल्दी से बदला और साफ किया जा सकता है।

मुख्य अनुप्रयोग परिदृश्यः

एसएमटी पैच उत्पादन लाइनः JUKI नोजल का व्यापक रूप से विभिन्न प्रकार के पैच मशीन उपकरणों में उपयोग किया जाता है।
इलेक्ट्रॉनिक उत्पाद असेंबलीः मोबाइल फोन, कंप्यूटर और घरेलू उपकरणों जैसे इलेक्ट्रॉनिक उत्पादों के घटकों को रखने के लिए उपयोग किया जाता है।
चिकित्सा उपकरण विनिर्माण: सटीक चिकित्सा उपकरणों के घटक की स्थापना के लिए प्रयोग किया जाता है।
एयरोस्पेस असेंबली: एयरोस्पेस क्षेत्र में इलेक्ट्रॉनिक मॉड्यूल असेंबली के लिए प्रयोग किया जाता है।

जुकी श्रृंखला के लिए भाग संख्या के साथ सापेक्ष नलिकाएंः

E35017210A0 JUKI NOZZLE 101 ASSY Ø 1.0x0.4
E35027210A0 JUKI NOZZLE 102 ASSY Ø 1.5x1.0
E35037210A0 JUKI NOZZLE 103 ASSY Ø3.0x1.7
E35047210A0 JUKI NOZZLE 104 ASSY Ø 4.0x3.2
E35057210A0 JUKI NOZZLE 105 ASSY Ø 6.5x5.0
E35067210A0 JUKI NOZZLE 106 ASSY Ø 9.0x8.0
E35517210A0 JUKI NOZZLE 201 ASSY Ø 3.5x1.0
E35527210A0 JUKI NOZZLE 202 ASSY Ø 5.5x3.2
E35537210A0 JUKI NOZZLE 203 ASSY Ø 8.5x5.0
E35547210A0 JUKI NOZZLE 204 ASSY Ø 9.0x8.0
E3600729000 JUKI NOZZLE 500 Ø 0.7x0.4
E36017290A0 JUKI NOZZLE 500 Ø 0.7x0.4
E36037290A0 JUKI NOZZLE 500 Ø 1.6x1.0
E36047290A0 JUKI NOZZLE 500 Ø 3.5x1.7
E36057290A0 JUKI NOZZLE 500 Ø 5.0x3.2
E36067290A0 JUKI NOZZLE 500 Ø 8.5x5.0
E36077290A0 JUKI NOZZLE 500 Ø 9.0x8.0
E36087290A0/40011046 JUKI NOZZLE 500 ASSY Ø1.0 X 0.5
E36007290A0/40001339 JUKI NOZZLE 501 ASSY Ø 0.7x0.4
E36017290A0/40001340 JUKI NOZZLE 502 ASSY Ø 0.7x0.4
E36027290A0/40001341 JUKI NOZZLE 503 ASSY Ø1.0x0.6
E36037290A0/40001342 JUKI NOZZLE 504 ASSY Ø1.5/1.0
E36047290A0/40001343 JUKI NOZZLE 505 ASSY 3.5/17
E36057290A0/40001344 JUKI NOZZLE 506 ASSY Ø5.0/3.2
E36067290A0/40001345 JUKI NOZZLE 507 ASSY Ø8.5/5.0
E36077290A0/40001346 JUKI NOZZLE 508 ASSY Ø8.5 /5.0
E36077290A0/40025165 JUKI NOZZLE 509 ASSY Ø0.1/0.4
E36157290A0 JUKI NOZZLE 510 ASSY Ø1.5/0.6
E36167290A0 JUKI NOZZLE 511 ASSY Ø2.0/1.2
E40017210A0 JUKI पिकअप नोजल
E40027210A0 JUKI पिकअप नोजल
E40057210A0 JUKI पिकअप नोजल
E40067210A0 JUKI पिकअप नोजल
E40077210A0 JUKI पिकअप नोजल
E40087210A0 JUKI पिकअप नोजल
E40097210A0 JUKI पिकअप नोजल
E40107210A0 JUKI पिकअप नोजल
E40117210A0 JUKI पिकअप नोजल
E40127210A0 JUKI पिकअप नोजल
E40137210A0 JUKI पिकअप नोजल
E40147210A0 JUKI पिकअप नोजल
E40167210A0 JUKI पिकअप नोजल
E40177210A0 JUKI पिकअप नोजल
E40187210A0 JUKI पिकअप नोजल
E40207210A0 JUKI पिकअप नोजल
E40217210A0 JUKI पिकअप नोजल
E40227210A0 JUKI पिकअप नोजल
E40237210A0 JUKI पिकअप नोजल
E40247210A0 JUKI पिकअप नोजल
E40257210A0 JUKI पिकअप नोजल
E40267210A0 JUKI पिकअप नोजल
E40277210A0 JUKI पिकअप नोजल
E40287210A0 JUKI पिकअप नोजल
E40297210A0 JUKI पिकअप नोजल
E40307210A0 JUKI पिकअप नोजल
E40317210A0 JUKI पिकअप नोजल
E40337210A0 JUKI पिकअप नोजल
E40347210A0 JUKI पिकअप नोजल
E40357210A0 JUKI पिकअप नोजल
E40367210A0 JUKI पिकअप नोजल
E40377210A0 JUKI पिकअप नोजल
E40387210A0 JUKI पिकअप नोजल
E40397210A0 JUKI पिकअप नोजल
E40417210A0 JUKI पिकअप नोजल
E40427210A0 JUKI पिकअप नोजल
E40437210A0 JUKI पिकअप नोजल
E40447210A0 JUKI पिकअप नोजल
E40457210A0 JUKI पिकअप नोजल
E40467210A0 JUKI पिकअप नोजल
E40477210A0 JUKI पिकअप नोजल
E40487210A0 JUKI पिकअप नोजल
E40497210A0 JUKI पिकअप नोजल
E40507210A0 JUKI पिकअप नोजल
E40517210A0 JUKI पिकअप नोजल
