| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस800एच |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

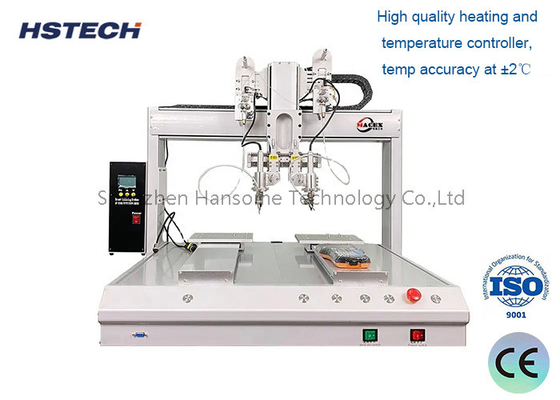

दृश्य और बल सेंसर के साथ बुद्धिमान 8 अक्ष स्वचालित सोल्डरिंग रोबोट

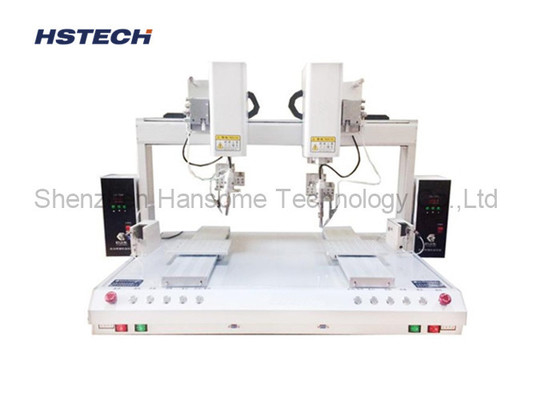

डेस्कटॉप डबल प्लेटफार्म सोल्डरिंग मशीनः
8 अक्षीय स्वचालित मिलाप मशीन एक डबल 4 अक्षीय मिलाप मशीन है, जो 4 अक्षीय मिलाप रोबोट के आधार पर एक और 4 अक्षीय रोबोट जोड़ती है, जो दक्षता में काफी सुधार करती है,यह भी कोई मृत कोण नहीं मिलाप बनाने, स्पॉट वेल्डिंग और ड्रैग वेल्डिंग के लिए उपयुक्त है, जैसे पीसीबी, आवृत्ति विभाजक, आदि।
1.8 डिग्री की स्वतंत्रता: रोबोट में 8 प्रोग्राम करने योग्य जोड़ हैं, जो अधिक लचीली वेल्डिंग गति प्राप्त कर सकते हैं और ऑपरेशन की एक व्यापक श्रृंखला को कवर कर सकते हैं।
2अत्यधिक स्वचालितः रोबोट वेल्डिंग स्पॉट पोजिशनिंग, वेल्डिंग और डिटेक्शन की पूरी प्रक्रिया को स्वचालित रूप से पूरा कर सकता है, जिससे उत्पादन दक्षता और स्थिरता में काफी सुधार होता है।
3सटीक नियंत्रण: रोबोट उच्च परिशुद्धता वाले सर्वो मोटर्स और उन्नत नियंत्रण एल्गोरिदम का उपयोग वेल्डिंग स्थिति, वेल्डिंग बल और वेल्डिंग तापमान जैसे मापदंडों के सटीक नियंत्रण को प्राप्त करने के लिए करता है।
4.बुद्धिमान: इसमें दृश्य प्रणाली और बल सेंसर जैसे बुद्धिमान संवेदन कार्य शामिल हैं, और यह वर्कपीस के आकार और स्थिति विचलन के अनुकूल हो सकता है।
5लचीलापनः जोड़ों के 8 डिग्री की स्वतंत्रता रोबोट को विभिन्न जटिल वेल्डिंग प्रक्रियाओं और वर्कपीस के आकारों के अनुकूल करने की अनुमति देती है।प्रोग्राम करने योग्य शिक्षण कार्य रीसेट और तैनात करने के लिए आसान बनाता है.
6ऊर्जा की बचत और पर्यावरण संरक्षण: वायवीय ड्राइव के स्थान पर इलेक्ट्रिक ड्राइव का उपयोग ऊर्जा की खपत और शोर उत्सर्जन को कम करता है
परिभाषा और कार्यः
डेस्कटॉप ड्यूल-प्लेटफॉर्म वेल्डिंग मशीन एक वेल्डिंग डिवाइस है जिसमें दो स्वतंत्र वर्कबेंच शामिल हैं।
वेल्डिंग की दक्षता बढ़ाने के लिए एक ही समय में दो प्लेटफार्मों पर विभिन्न वेल्डिंग कार्य किए जा सकते हैं।
कार्य सिद्धांत:
इस मशीन में दो स्वतंत्र कार्य सतहें हैं, जो क्रमशः मिलाप जोड़ का पता लगाने और सफाई जैसे प्रारंभिक कार्य कर सकती हैं।
वेल्डिंग के दौरान, दोनों कार्य प्लेटफार्म एक ही समय में चल सकते हैं, एक वेल्डिंग के लिए जिम्मेदार है, और दूसरा वेल्डिंग कार्यों के अगले बैच के लिए तैयारी कर रहा है।
वेल्डिंग पूरी होने के बाद, पीसीबी बोर्ड स्वचालित रूप से वेल्डिंग प्लेटफॉर्म से दूसरे प्रतीक्षा प्लेटफॉर्म पर चलेगा।
मुख्य विशेषताएं:
दोहरी प्लेटफार्म डिजाइनः वेल्डिंग कार्यों की समानांतर दक्षता में सुधार करता है।
लचीला संचालनः एक ही समय में विभिन्न वेल्डिंग कार्य किए जा सकते हैं।
उच्च स्तर का स्वचालन: मैन्युअल हस्तक्षेप को कम करता है और उत्पादन दक्षता में सुधार करता है।
छोटे पदचिह्नः डेस्कटॉप उपयोग के लिए उपयुक्त और विभिन्न कार्य वातावरणों के लिए उपयुक्त।
सरल संचालनः अनुकूल मानव-मशीन इंटरफ़ेस, ऑपरेटरों के लिए मास्टर करने के लिए आसान।
अनुप्रयोग परिदृश्य:
इलेक्ट्रॉनिक उत्पादों के छोटे बैच उत्पादनः इलेक्ट्रॉनिक उत्पादों के प्रोटोटाइप और रखरखाव जैसे छोटे पैमाने पर उत्पादन परिदृश्यों के लिए उपयुक्त।
प्रयोगशाला अनुसंधान एवं विकास अनुप्रयोगः नए उत्पाद विकास की प्रक्रिया में वेल्डिंग प्रयोगों और परीक्षण के लिए प्रयोग किया जाता है।
शिक्षण और प्रशिक्षण का उपयोगः इलेक्ट्रॉनिक्स में विशेषज्ञता प्राप्त छात्रों के लिए वेल्डिंग कौशल प्रशिक्षण अभ्यास के लिए इस्तेमाल किया जा सकता है।
विशेषताएं
1, अतिरिक्त नाइट्रोजन आपूर्ति फिक्स्चर, सर्वोत्तम वेल्डिंग गुणवत्ता सुनिश्चित करते हैं।
2, पेटेंट स्पंज सफाई लोहे सुनने तंत्र, लोहे के सिर पर अवशिष्ट टिन साफ नहीं किया जा सकता है के कारण पारंपरिक फूंक सफाई का समाधान,जिसके परिणामस्वरूप खराब वेल्डिंग या सोल्डर जोड़ों का प्रदूषण होता है.
3, उच्च शक्ति वाले लोहे के सिर, अन्य ब्रांडों की तुलना में 5 गुना से अधिक लंबे जीवनकाल।
4, नवीनतम कार्ड प्रकार डिजाइन, आसान अलग करने के लिए, और लोहे के सिर के प्रतिस्थापन के कारण सिर की स्थिति को नहीं बदलेगा।
5, 500 से अधिक प्रकार के लोहे के सिर के आकार, ग्राहक की जरूरतों के अनुसार डिजाइन किया जा सकता है
6, वेल्डिंग नियंत्रक में वेल्डिंग स्थिति स्मृति के कई समूह हैं, जोविभिन्न आकारों के सॉइडर जोड़ों के रूप में सेट.
8, शिक्षण पैडेंट सेटिंग विधि, ऑपरेशन बहुत सरल है, पेशेवर कंप्यूटर इंजीनियर के बिना संचालित करने के लिए, सामान्य ऑपरेटर 3 घंटे के भीतर शिक्षा और प्रशिक्षण पूरा कर सकते हैं।
9, सटीकता 0.02 मिमी है, उत्पादन प्रक्रिया में वेल्डिंग स्थिति की सटीकता सुनिश्चित करें।
10, स्वचालित कन्वेयर बेल्ट से लैस, पूर्ण स्वचालित संचालन प्राप्त करने के लिए, आसान ऑनलाइन।
11, निरीक्षण कार्य प्राप्त करने के लिए वैकल्पिक सीसीडी।
विनिर्देश
| मॉडल | HS-S800H |
| उत्पाद का नाम | 8 अक्ष सोलरिंग रोबोट |
| इनपुट वोल्ट | AC110/220V,50/60Hz |
| वाट क्षमता | अधिकतम.300W |
| आउटपुट वोल्टेज | DC24V |
| चलती सीमा-- एक्स अक्ष | 2x300 मिमी |
| Y1 अक्ष | 2x300 मिमी |
| Y2 अक्ष | 2x300 मिमी |
| Z अक्ष | 2x300 मिमी |
| आर अक्ष | 360 डिग्री |
| गति ((X/Y1/Y2/Z) | 5-800 मिमी/सेक |
| आर अक्ष | ±360 डिग्री |
| पुनरावृत्ति सटीकता ((X/Y1/Y2/Z) | ±0.02 मिमी |
| कार्य भार क्षमता | 5 किलो |
| फिक्स्चर लोड क्षमता | 3 किलो |
| सामग्री | एल्यूमीनियम मिश्र धातु, सतह पेंट |
| ड्राइविंग विधि | टाइमिंग बेल्ट |
| मोटर | स्टेपर मोटर, 2 चरण, 3 ए |
| प्रीहीटिंग टेम्प रेंज | 50 से 500°C |
| कार्यक्रम क्षमता | max99, स्पॉट फाइलः max999 |
| संचार पोर्ट | RS232 |
| आई/ओ इनपुट | 8 में से 16 बाहर |
| सोल्डरी टिन का व्यास | 0.3-1.5 मिमी |
| भंडारण विस्तार | फ्लैश स्टोरेज का समर्थन |
| प्रोग्रामिंग मोड | रोटन या टेकिंग |
| मशीन का आयाम | 880*580*645 मिमी |
| शुद्ध भार | 65 किलो |
