| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस5331 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |

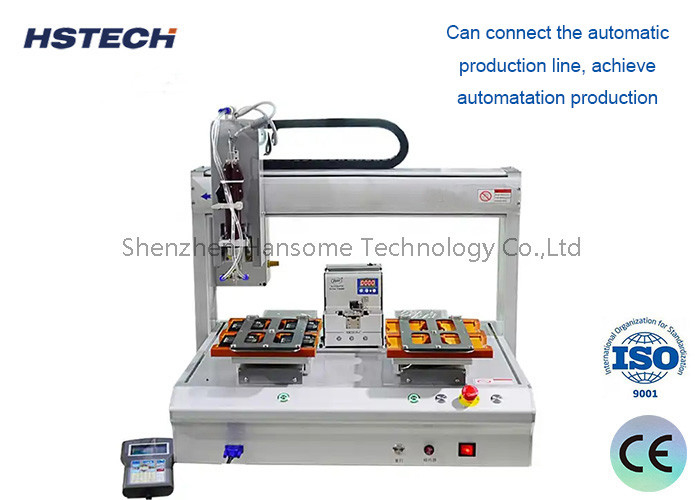

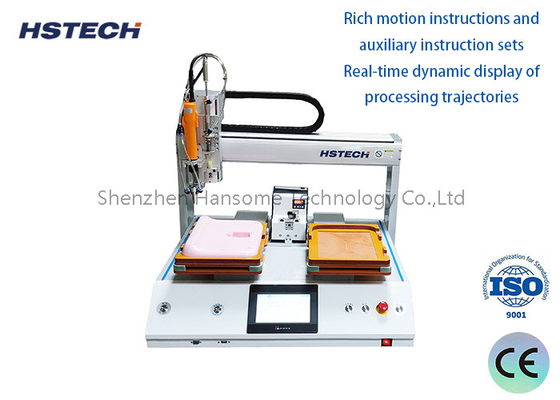

4 अक्ष डबल प्लेटफ़ॉर्म स्वचालित सॉल्डरिंग रोबोट प्रोग्रामेबल सॉल्डरिंग पैरामीटर के साथ
ऑटोमैटिक सोल्डरिंग रोबोट:
यह उपकरण एक 4 अक्ष एकल सिर स्वचालित मिलाप मशीन, डबल वाई मंच, स्थिरता खिला समय बचाने, उत्पादन दक्षता imporve है। यह व्यापक रूप से पीसीबी मिलाप तार में प्रयोग किया जाता है,चार्जर प्लग,सोल्डरिंग, कनेक्टर प्लग, डीसी टर्मिनल, एलईडी स्ट्रिप लाइट सोल्डरिंग और अन्य क्षेत्र।स्वचालित सोल्डरिंग रोबोट एक रोबोट प्रणाली है जिसका उपयोग स्वचालित वेल्डिंग के लिए किया जाता है।
परिभाषा और कार्यः
पूर्ण स्वचालित वेल्डिंग रोबोट एक अत्यधिक स्वचालित इलेक्ट्रॉनिक उत्पाद वेल्डिंग उपकरण है।
यह स्वचालित रूप से पीसीबी बोर्ड प्लेसमेंट, सोल्डर संयुक्त का पता लगाने, वेल्डिंग और निरीक्षण जैसी सभी प्रक्रियाओं को पूरा कर सकता है, जिससे वेल्डिंग उत्पादन दक्षता में काफी सुधार होता है।
कार्य सिद्धांत:
पूरी तरह से स्वचालित वेल्डिंग रोबोट में कई यांत्रिक हथियार, पोजिशनिंग सिस्टम, वेल्डिंग हेड और अन्य घटक होते हैं।
पीसीबी बोर्ड स्वचालित रूप से रोबोट के कार्य क्षेत्र में डाला जाता है, और रोबोट पट्टा जोड़ की स्थिति को सटीक रूप से खोजने के लिए दृश्य प्रणाली का उपयोग करता है।
वेल्डिंग हेड पूर्व-प्रोग्राम किए गए वेल्डिंग पथ और मापदंडों के अनुसार बारी-बारी से प्रत्येक वेल्डिंग जोड़ के स्वचालित वेल्डिंग को पूरा करता है।
वेल्डिंग के बाद रोबोट वेल्डर जोड़ों का पता लगाने और गुणवत्ता मूल्यांकन भी कर सकता है।
मुख्य विशेषताएं:
पूरी तरह से स्वचालित: वेल्डिंग की पूरी प्रक्रिया मानव हस्तक्षेप के बिना पूरी की जा सकती है।
उच्च दक्षता: तेज वेल्डिंग गति, बड़े पैमाने पर और कुशल उत्पादन प्राप्त किया जा सकता है।
उच्च परिशुद्धताः उच्च स्थिति और वेल्डिंग सटीकता, स्थिर और सुसंगत मिलाप संयुक्त गुणवत्ता।
मजबूत लचीलापनः विभिन्न उत्पादों के अनुसार जल्दी से स्विच और प्रोग्राम कर सकते हैं।
लागत की बचतः श्रम लागत को बहुत कम करें और उत्पादन दक्षता में सुधार करें।
अनुप्रयोग परिदृश्य:
बड़े पैमाने पर इलेक्ट्रॉनिक उत्पादों का निर्माणः मोबाइल फोन और कंप्यूटर जैसे बड़े पैमाने पर उत्पादन परिदृश्यों के लिए उपयुक्त है।
सैन्य और एयरोस्पेस क्षेत्रः विभिन्न इलेक्ट्रॉनिक उपकरणों के वेल्डिंग और निर्माण के लिए उपयोग किया जाता है।
चिकित्सा उपकरणों का उत्पादन: सटीक चिकित्सा इलेक्ट्रॉनिक उत्पादों के वेल्डिंग प्रसंस्करण में प्रयोग किया जाता है।
विशेषताएं
1, लचीला, स्पॉट वेल्डिंग, ड्रैग सोल्डरिंग, स्वचालित सफाई आदि के कार्य के साथ।
2, स्थिति सही, स्थिति प्रतिलिपि, सरणी, ऑटो-फिक्स्ड स्थान आदि के कार्य के साथ, आसान संचालन।
3, स्टेपर मोटर ड्राइव और उन्नत गति नियंत्रण एल्गोरिथ्म के साथ बहु-अक्ष रोबोट, यह प्रभावी रूप से स्थिति सटीकता और दोहराव सटीकता में सुधार करता है।
4, सॉल्डरिंग प्रोग्राम की नकल की जा सकती है, प्रोग्रामिंग समय बचाता है।
5, यूएसबी कॉपी फ़ंक्शन का समर्थन करता है, जो प्रोग्राम को एक ही उत्पाद को सॉल्ड करने वाली दूसरी मशीन पर कॉपी कर सकता है।
6, तापमान नियंत्रक समायोज्य हो सकता है, 5-500°C, उच्च सटीकता ±5°C, स्थिर तापमान, तेजी से तापमान मुआवजा।
विनिर्देश
| मॉडल | HS-5S331 |
| इनपुट वोल्टेजः | AC110/220V,50/60Hz |
| आउटपुट वोल्टेजः | DC24V |
| चलती सीमा-- एक्स अक्ष | 500 मिमी |
| Y1 अक्ष | 300 मिमी |
| Y2 अक्ष | 300 मिमी |
| Z अक्ष | 100 मिमी |
| गति ((X/Y1/Y2/Z): | 5-800 मिमी/सेक |
| पुनरावृत्ति सटीकता ((X/Y1/Y2/Z): | ±0.02 मिमी |
| कार्य भार क्षमताः | 5 किलो |
| फिक्स्चर लोड क्षमताः | 3 किलो |
| प्रीहीटिंग टेम्परेचर रेंजः | 50 से 500°C |
| कार्यक्रम क्षमताः | अधिकतम 99 |
| संचार बंदरगाह: | RS232 |
| भोजनः | सिंगल टिन फीडिंग सिस्टम |
| सोल्डरी टिन व्यास: | 0.3-1.6 मिमी |
| भंडारण विस्तारः | फ्लैश स्टोरेज का समर्थन |
| प्रोग्रामिंग मोडः | रोटन या टेकिंग |
| मशीन का आयाम: | 720*580*645 मिमी |
| शुद्ध भार: | 65 किलो |
