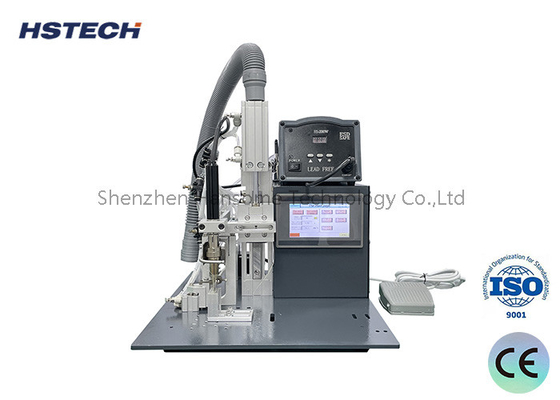

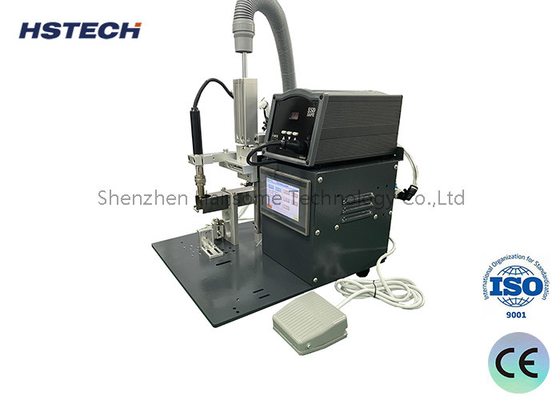

आसान संचालन अर्ध-स्वचालित मिलाप स्टेशन विभिन्न आकारों के मिलाप लोहे की युक्तियों के साथ स्वचालित मिलाप रोबोट

आसान संचालन अर्ध-स्वचालित मिलाप स्टेशन विभिन्न आकारों के मिलाप लोहे की युक्तियों के साथ स्वचालित मिलाप रोबोट

अर्ध-स्वचालित वेल्डिंग स्टेशन इलेक्ट्रॉनिक वेल्डिंग के लिए उपयोग किया जाने वाला एक उपकरण है, जो अर्ध-स्वचालित वेल्डिंग समाधान प्रदान करता है।

परिभाषा और कार्यः
अर्ध-स्वचालित डेस्कटॉप वेल्डिंग रोबोट एक लघु वेल्डिंग स्वचालन उपकरण है।
यह पीसीबी वेल्डिंग प्रक्रिया में सामग्री पिकिंग, पोजिशनिंग, वेल्डिंग आदि के प्रमुख चरणों को स्वचालित रूप से पूरा कर सकता है, जिससे वेल्डिंग दक्षता और गुणवत्ता में सुधार होता है।

कार्य सिद्धांत:
इस रोबोट में एक सामग्री लेने वाली बांह, एक वेल्डिंग हेड, एक मैनिपुलेटर और अन्य घटक होते हैं, जो नियंत्रण सॉफ्टवेयर और मानव-कंप्यूटर इंटरफेस से लैस होते हैं।
सेंसर पीसीबी बोर्ड की स्थिति का पता लगाता है, स्वचालित रूप से और सटीक रूप से पता लगाता है और मिलाप जोड़ वेल्डिंग करता है।
वेल्डिंग पूरी होने के बाद, रोबोट स्वचालित रूप से वेल्डिंग के अगले चरण के लिए अगले वेल्डर जोड़ की स्थिति में चलेगा।

मुख्य विशेषताएं:
अर्ध-स्वचालितः मैन्युअल श्रम तीव्रता को कम करने के लिए मैनुअल ऑपरेशन और स्वचालन का संयोजन।
लघुकरण: डेस्कटॉप उपयोग के लिए उपयुक्त, छोटे पदचिह्न, प्रयोगशालाओं या छोटे कारखानों में उपयोग के लिए सुविधाजनक।
उच्च परिशुद्धताः वेल्डिंग पोजिशनिंग सटीकता ±0.1 मिमी तक पहुंच सकती है, और वेल्डिंग गुणवत्ता स्थिर है।
सरल संचालन: मानव-मशीन इंटरफ़ेस अनुकूल और ऑपरेटरों के लिए मास्टर करने के लिए आसान है।
कम लागत: पूरी तरह से स्वचालित उपकरणों की तुलना में, कीमत अधिक किफायती है।

अनुप्रयोग परिदृश्य:
छोटे बैच पीसीबी वेल्डिंगः इलेक्ट्रॉनिक उत्पाद प्रोटोटाइप और रखरखाव जैसे छोटे पैमाने पर उत्पादन परिदृश्यों के लिए उपयुक्त है।
प्रयोगशाला अनुसंधान और विकास: नए उत्पाद विकास के दौरान वेल्डिंग सत्यापन और परीक्षण के लिए उपयोग किया जाता है।
शिक्षा और प्रशिक्षणः इलेक्ट्रॉनिक्स में स्नातक छात्रों के लिए वेल्डिंग कौशल प्रशिक्षण अभ्यास के लिए इस्तेमाल किया जा सकता है

तकनीकी विवरण



उत्पाद का नाम	अर्ध-स्वचालित मिलाप स्टेशन
मॉडल नं.	HS-668
विद्युत आपूर्ति	एकल चरण, 220V 50/60Hz
वायु दबाव	0.2-0.6MPa ((स्वच्छ सूखी हवा का प्रयोग करें)
नियंत्रण मोड	पीएलसी+टच स्क्रीन
तापमान	(-10)- ((+60°C) न हवा, न धूल
सोल्डरिंग नियंत्रण स्विच	पेडल स्विच
मशीन का आकार	L410*W350*H500MM
वजन	15 किलो



रखरखाव



1. काम के दौरान मशीन द्वारा उत्पन्न अपशिष्ट को समय पर साफ किया जाना चाहिए ताकि इससे बचा जा सके

अवरोध और मशीन खराब चलने के लिए कारण.

2. प्रत्येक शिफ्ट के बाद, सबसे पहले पर्यावरण को साफ करें, ताकि जमीन धूल मुक्त, साफ हो।

वेल्डिंग प्लेटफार्म की सतह, चलती शाफ्ट, वेल्डिंग हेड आदि सहित उपकरण

3मशीन के स्लाइडिंग भाग को एक सप्ताह में एक बार चिकनी स्लाइडिंग सुनिश्चित करने के लिए स्नेहन किया जाता है।

4- मशीन भागों सुरक्षित.

5. फिक्स्चर और फिक्स्चर धारक को हर 4 घंटे में साफ किया जाता है.

6. सोल्डरिंग टिप हर 2 घंटे में बनाए रखा जाता है. नुकसान का निरीक्षण, सेवा जीवन के बारे में 20000-35000

समय पर उत्पादन लाइन तकनीशियन को सोल्डरिंग टिप को बदलने के लिए सूचित करें।

बेची जाने वाली मिलाप युक्तियाँ ऑक्सीकृत या छिद्रित हो सकती हैं क्योंकि टिन के तार में क्षति अधिक आम है।

कृपया समय पर टिन के तार को बदलें यदि आप टिन सामग्री को बदल नहीं सकते हैं और टिन के तार तक नहीं पहुंच सकते हैं

सेवा जीवन से ऊपर. कृपया ऊपर समझते हैं.



उत्पाद का विवरण

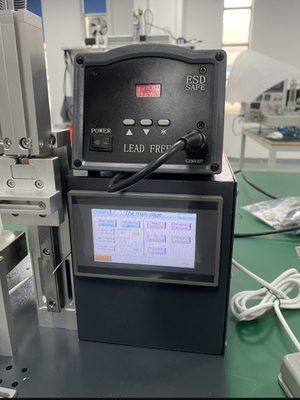

पीएलसी टचस्क्रीन ऑल-इन-वन मशीन

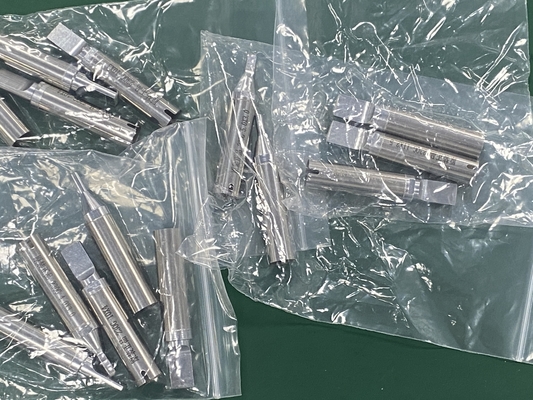

विभिन्न आकारों के मिलाप टिप्स विन्यस्त किया जा सकता है

पैकिंग और वितरण

पद	डेस्कटॉप सोल्डरिंग मशीन
पैकेज	1 सेट एक लकड़ी के कार्टन में सुरक्षा की शर्त के रूप में
बाहरी आयाम	410*350*500 मिमी
वजन	लगभग 15 किलो
वितरण	लगभग 15-20 कार्यदिवस
भुगतान	डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
पोर्ट	शेन्ज़ेन
शिपमेंट	A.कुरियर द्वाराः 4-7 कार्य दिवस विशेष प्रस्ताव के अनुसार
	B.हवाई मार्ग से: नामित हवाई अड्डे पर 7 कार्यदिवस
	सी.समुद्र मार्ग से: 20-25 कार्यदिवस नामित बंदरगाह पर
